Potenza ed efficienza con i diffusori d'aria tubolari Zenit Oxytube

Unità: Zenit Italia | Paese: Italy (Meduno)
Applicazione: Applicazioni Civili | Tipo di impiego: Trattamento acque reflue
Famiglia prodotto: Sistemi di Aerazione
   > Prodotto: Oxytube | Modello: Oxytube 500Oxytube 750Oxytube 1000

Situazione

Il Consorzio per il Nucleo di Industrializzazione della Provincia di Pordenone (NIP) ha lo scopo di promuovere lo sviluppo economico del territorio, favorendo il sorgere di nuove iniziative industriali. Oltre allo sviluppo, esso cura anche i servizi, seguendo le fasi di raccolta e depurazione delle acque reflue in appositi depuratori.
Grazie al lavoro svolto dal NIP, l'area industriale di Meduno (PN) è in una fase di forte crescita. L'aumento della presenza industriale comporta, tuttavia, un aumento di reflui, scarichi di lavorazione e liquami da trattare prima di essere versate nei bacini. Di conseguenza era necessario potenziare la fase biologica di ossidazione e nitrificazione delle acque reflue.
Per garantire il pieno supporto alle aziende dell'area industriale, il processo di ossidazione doveva essere garantito per 24 ore al giorno e 365 giorni all’anno, ragion per cui doveva essere cercata una soluzione che consentisse di ridurre al massimo la manutenzione e di conseguenza il fermo dell'impianto.
Per il NIP l'importanza dell'affidabilità è seconda solo alla gestione ottimizzata dei consumi energetici. Considerando che generalmente nei processi di ossidazione e nitrificazione delle acque reflue questa sezione di trattamento ha un’incidenza pari circa alla metà dei costi di funzionamento della linea acque di ciascun impianto, realizzare un apparato energeticamente efficiente e performante rappresenta sempre una sfida ingegneristica affascinante.
Inoltre, l’area sovrastante la vasca oggetto dell’intervento era attraversata da un elettrodotto aereo; occorreva pertanto tenerne conto nelle scelte tecniche e progettuali in modo da consentire di operare le necessarie manutenzioni mantenendosi a debita distanza dalla linea di alta tensione, nel rispetto della vigente legislazione e normativa di sicurezza.

Soluzione

L'opera del NIP si articola da sempre attorno a due principi cardine: affidabilità ed efficienza energetica. I responsabili del progetto dell’impianto di depurazione acque reflue della zona industriale di Meduno hanno perciò scelto le soluzioni affidabili ed efficienti del Gruppo Zenit.
Dopo aver considerato le caratteristiche e lo scenario dell'impianto, i tecnici del Gruppo Zenit, di concerto con la committenza, hanno trovato la soluzione più adatta a per soddisfare le esigenze del NIP: un sistema di aerazione estraibile, costituito da rampe in acciaio inox appoggiate sul fondo della vasca e diffusori tubolari Zenit Oxytube con membrana tubolare in elastomero micro-forata EPDM a basso contenuto di plasticizzanti e foratura a bolle fini.
Questa tipologia di diffusori con membrana in elastomero microforata è particolarmente indicata per la realizzazione di sistemi di areazione estraibili ad elevato rendimento e trasferimento di ossigeno, limitando il consumo di energia elettrica per il funzionamento.
La rete di distribuzione dell’aria, completamente in acciaio inox, è stata progettata in modo da essere semplicemente poggiata sul fondo della vasca e collegata alla tubazione principale di adduzione dell’aria tramite calate flangiate: le rampe risultano quindi facilmente estraibili anche con vasca piena ed in esercizio. In questo modo è possibile effettuare le operazioni di manutenzione senza dover fermare l’impianto e svuotare la vasca, evitando lunghe e costose operazioni.
Questa soluzione centrava pienamente le richieste del cliente di affidabilità, efficienza energetica e facilità di manutenzione. Ma come comportarsi con l'elettrodotto aereo che sovrastava la vasca?
Per consentire l’estrazione del sistema di aerazione Zenit appena installato senza interferire con la linea dell’alta tensione e mantenendosi a debita distanza di sicurezza i nostri tecnici hanno suddiviso la calata in tre sezioni di adeguata lunghezza.
In questo modo le operazioni di manutenzione e smontaggio delle rampe possono avvenire in tutta sicurezza semplicemente collegando e scollegando meccanicamente le rampe in acciaio attraverso un sistema di staffe di sollevamento e tiranti costruito ad-hoc per l'impianto; il tutto in perfetta sicurezza e a debita distanza dalla linea dell’alta tensione.
L'opera del NIP si articola da sempre attorno a due principi cardine: affidabilità ed efficienza energetica. I responsabili del progetto dell’impianto di depurazione acque reflue della zona industriale di Meduno hanno perciò scelto le soluzioni affidabili ed efficienti del Gruppo Zenit. Dopo aver considerato le caratteristiche e lo scenario dell'impianto, i tecnici del Gruppo Zenit, di concerto con la committenza, hanno trovato la soluzione più adatta a per soddisfare le esigenze del NIP: un sistema di aerazione estraibile, costituito da rampe in acciaio inox appoggiate sul fondo della vasca e diffusori tubolari Zenit Oxytube con membrana tubolare in elastomero micro-forata EPDM a basso contenuto di plasticizzanti e foratura a bolle fini. Questa tipologia di diffusori con membrana in elastomero microforata è particolarmente indicata per la realizzazione di sistemi di areazione estraibili ad elevato rendimento e trasferimento di ossigeno, limitando il consumo di energia elettrica per il funzionamento. La rete di distribuzione dell’aria, completamente in acciaio inox, è stata progettata in modo da essere semplicemente poggiata sul fondo della vasca e collegata alla tubazione principale di adduzione dell’aria tramite calate flangiate: le rampe risultano quindi facilmente estraibili anche con vasca piena ed in esercizio. In questo modo è possibile effettuare le operazioni di manutenzione senza dover fermare l’impianto e svuotare la vasca, evitando lunghe e costose operazioni. Questa soluzione centrava pienamente le richieste del cliente di affidabilità, efficienza energetica e facilità di manutenzione.
Ma come comportarsi con l'elettrodotto aereo che sovrastava la vasca? Per consentire l’estrazione del sistema di aerazione Zenit appena installato senza interferire con la linea dell’alta tensione e mantenendosi a debita distanza di sicurezza i nostri tecnici hanno suddiviso la calata in tre sezioni di adeguata lunghezza. In questo modo le operazioni di manutenzione e smontaggio delle rampe possono avvenire in tutta sicurezza semplicemente collegando e scollegando meccanicamente le rampe in acciaio attraverso un sistema di staffe di sollevamento e tiranti costruito ad-hoc per l'impianto; il tutto in perfetta sicurezza e a debita distanza dalla linea dell’alta tensione.



Iscriviti alla nostra newsletter

Vantaggi

Alla conclusione dei lavori l'impianto si presenta come un moderno sistema di aerazione, caratterizzato da diffusori di aria tubolari Zenit Oxytube con valori di efficienza di trasferimento di ossigeno in linea con le migliori tecnologie disponibili sul mercato.
L'intero sistema è stato costruito nella sua configurazione estraibile che permette il funzionamento continuo nel tempo senza necessità di fermo impianto per manutenzione.
Il refluo risulta oggi ottimamente miscelato e ossigenato, i costi energetici sono contenuti e le manutenzioni effettuate senza vuotare la vasca e a distanza di sicurezza dalla rete elettrica. Tutte le richieste del Consorzio sono state rispettate, con grande soddisfazione da parte del gestore e dei nostri tecnici.

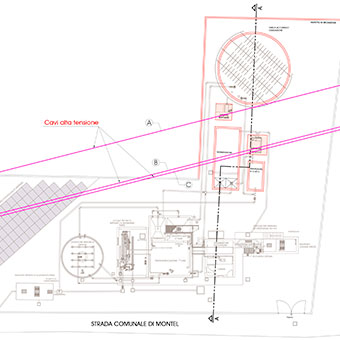

case history gruppo zenit impianto diffusori Meduno 01

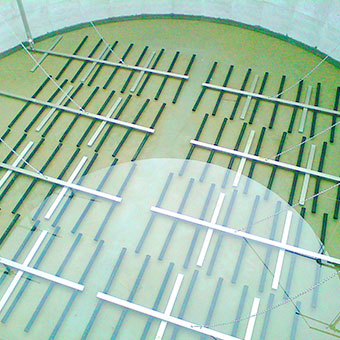

case history gruppo zenit impianto diffusori Meduno 02

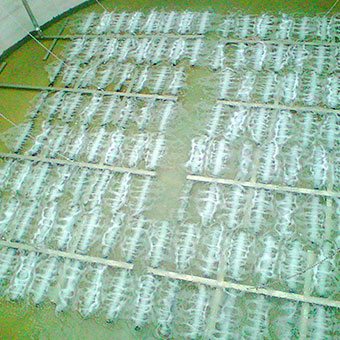

case history gruppo zenit impianto diffusori Meduno 03
