Serie UNIQA Chopper

Zenit ha ampliato la gamma UNIQA, sviluppando modelli con motori ad alta efficienza e un’idraulica Chopper specifica per acque fortemente cariche, in grado di triturare ed espellere qualsiasi corpo solido triturabile presente nel refluo grazie ad un efficace sistema di taglio.

La soluzione Zenit

I modelli ZUG CP con motori ad alta efficienza e idraulica “Chopper” sono in grado di espellere qualsiasi corpo solido triturabile presente nel refluo grazie ad un efficace sistema di taglio.

Modelli

Zenit Uniqa Series ZUG Chopper electric submersible pump

ZUG Chopper

  • Girante a canali in hard cast iron di serie
  • Sistema di taglio dei corpi solidi triturabili
  • Efficienza idraulica solo -3/5% rispetto ad una normale girante a canali

  • Liquidi contenenti corpi solidi triturabili di grandi dimensioni
  • Idonea per impianti fognari, sollevamento di reflui non grigliati
Zenit Uniqa Series ZUG Chopper electric submersible pump impeller

Caratteristiche della gamma

  • Power supply
    380/400 V ~3
  • Frequency
    50 Hz
  • Power
    3 ÷ 45 kW
  • Poles
    2 / 4 / 6
  • Vertical discharge
    -
  • Horizontal discharge
    DN80 ÷ DN250
  • Free passage
    -
  • Max flow rate
    244.0 l/s
  • Max head
    75.0 m
  • Power supply
    380/400 V ~3
  • Frequency
    60 Hz
  • Power
    3 ÷ 45 kW
  • Poles
    2 / 4 / 6
  • Vertical discharge
    -
  • Horizontal discharge
    DN80 ÷ DN250
  • Free passage
    -
  • Max flow rate
    244.0 l/s
  • Max head
    75.0 m

Dettagli

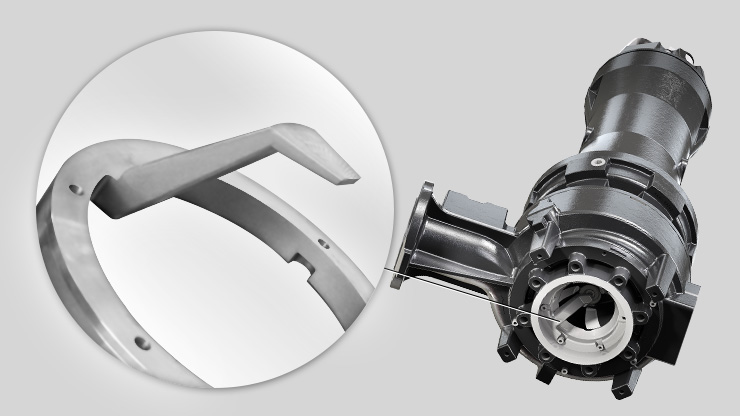

coltello elettropompe sommergibili Zenit Serie Uniqa Chopper

Il cuore del sistema consiste in un robusto coltello in acciaio con bordo affilato a rasamento con le pale della girante a canali capace di tagliare corpi solidi di qualsiasi forma e materiale.

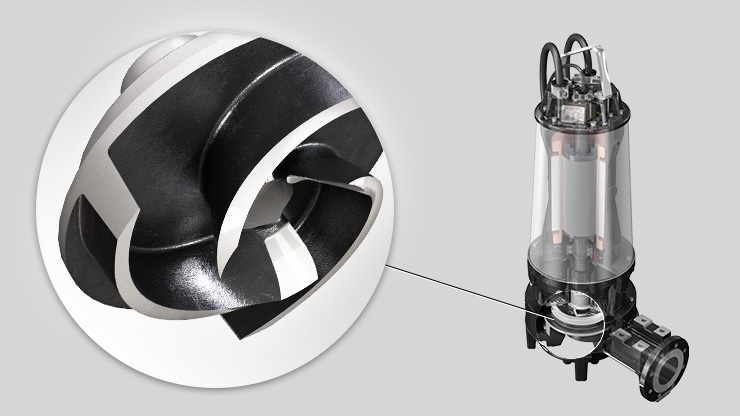

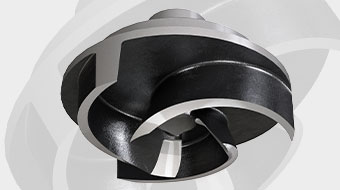

idraulica inintasabile elettropompe sommergibili Zenit Serie Uniqa Chopper
Girante chopper in hard cast iron di serie con sistema di taglio dei corpi solidi.
Efficienza idraulica solo -3/5% rispetto ad una normale girante a canali

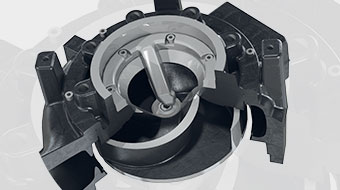

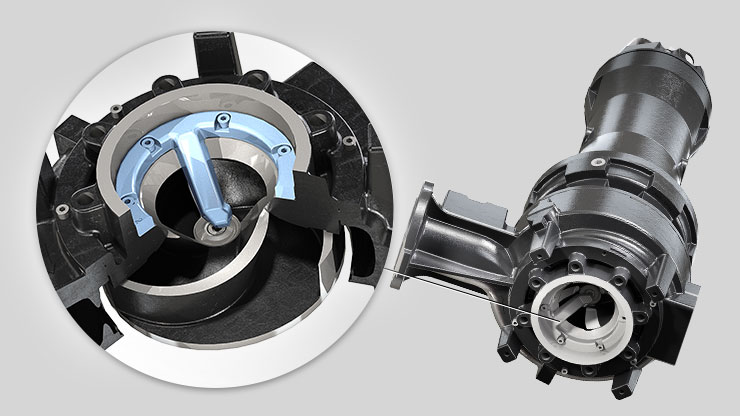

sistema di taglio elettropompe sommergibili Zenit Serie Uniqa Chopper

Innovativo sistema No-Lock consente il taglio di qualsiasi corpo solido triturabile presente nel refluo, evitando ogni possibile bloccaggio

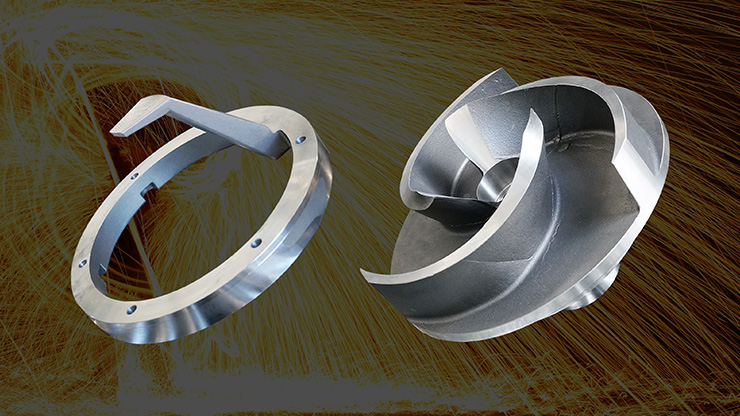

hard cast iron elettropompe sommergibili Zenit Serie Uniqa Chopper

Girante a canali
con pale dal bordo affilato realizzata in un nuovo materiale denominato Hard cast iron, più resistente della ghisa grigia generalmente utilizzata, con un valore di durezza compreso tra 450 e 500 HB.

Sistema di taglio
formato da un coltello a rasamento con le pale della girante, realizzato in acciaio AISI 431.
Questo materiale presenta un contenuto di carbonio di circa 1,2% ed è un eccellente acciaio inossidabile con valore di durezza di circa 300 HB e un'elevata tenuta del taglio.

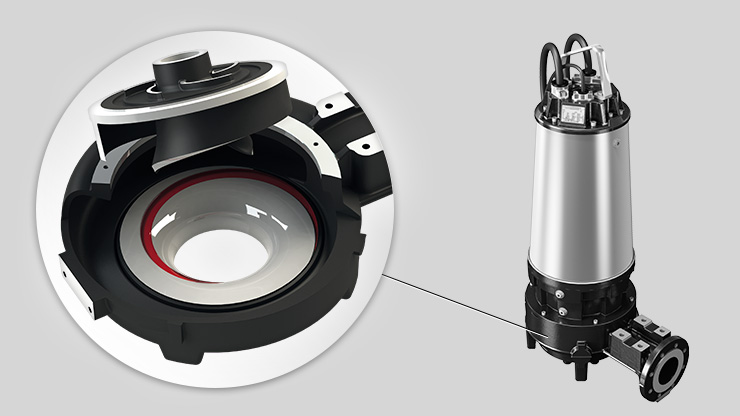

anti clogging system elettropompe sommergibili Zenit Serie Uniqa Chopper

Il sistema ACS (Anti-Clogging System) è costituito da una scanalatura elicoidale di opportuna profondità incisa all’interno del diffusore.
Questo accorgimento impedisce il bloccaggio della girante anche in presenza di liquidi fortemente carichi, consente lo strappo e la sfilacciatura di corpi filamentosi e conferisce all’idraulica la caratteristica di inintasabilità.

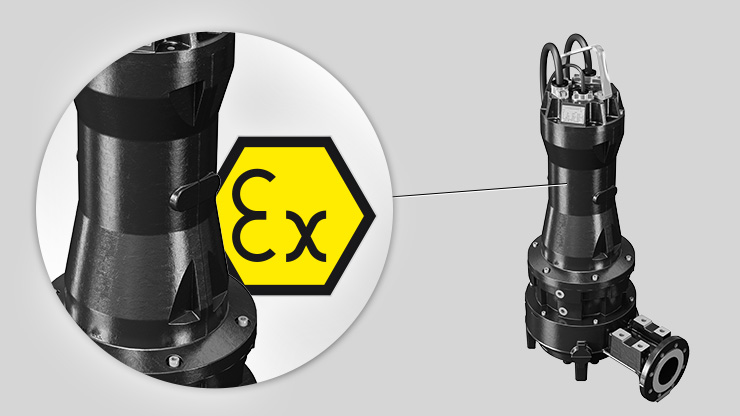

atex elettropompe sommergibili Zenit Serie Uniqa Chopper
Su richiesta sono disponibili modelli in versione ATEX per l’installazione in presenza di polveri, liquidi e gas potenzialmente esplosivi con sonda di infiltrazione acqua nella camera olio delle tenute meccaniche fornita di serie.

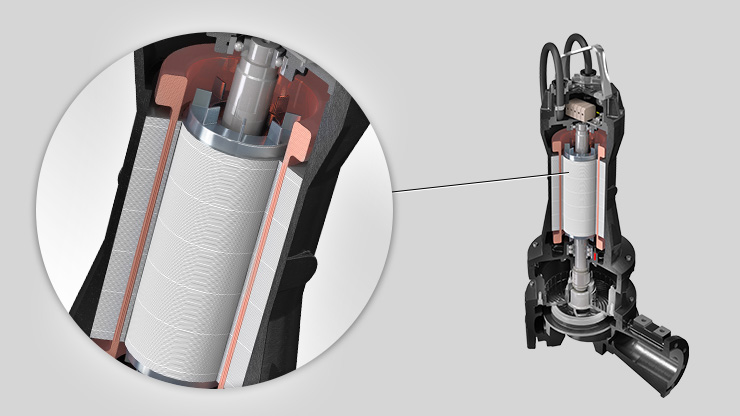

motori alta efficienza elettropompe sommergibili Zenit Serie Uniqa Chopper
Motore in classe H ed efficienza PREMIUM IE3, che garantisce elevate prestazioni e ridotti consumi energetici.

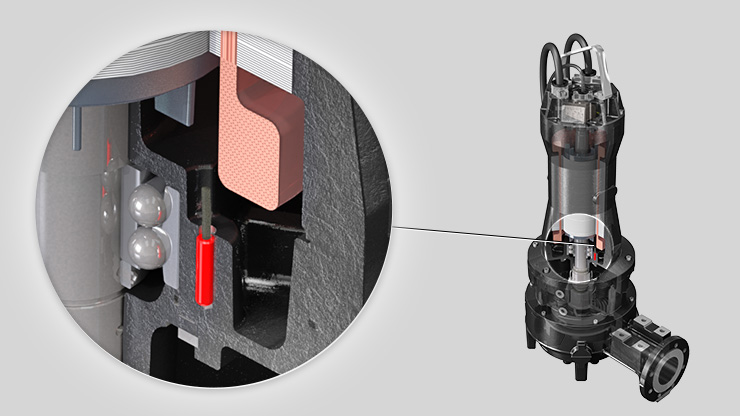

sonde elettropompe sommergibili Zenit Serie Uniqa Chopper

All’interno del motore, del vano morsettiera e della camera olio possono essere installate una o più sonde per segnalare la presenza di acqua o umidità. Sensori di vibrazione e temperatura dei cuscinetti.

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

Le caratteristiche costruttive e le soluzioni tecniche adottate rendono i modelli UNIQA Chopper idonei per molteplici impieghi in ambito civile e industriale

  • Applicazioni gravose in impianti di trattamento acque reflue civili
  • Stazioni di pompaggio di acque cariche con corpi solidi
  • Sollevamenti fognari
  • Sollevamento in aziende agricole e allevamenti zootecnici
  • Processi di lavorazione della carne
  • Industria ittica e conserviera
  • Sollevamento in impianti di produzione della cellulosa e della carta
  • Ricircolo acque nell'industria tessile e conciaria
  • Pompaggio acque cariche in processi industriali in genere

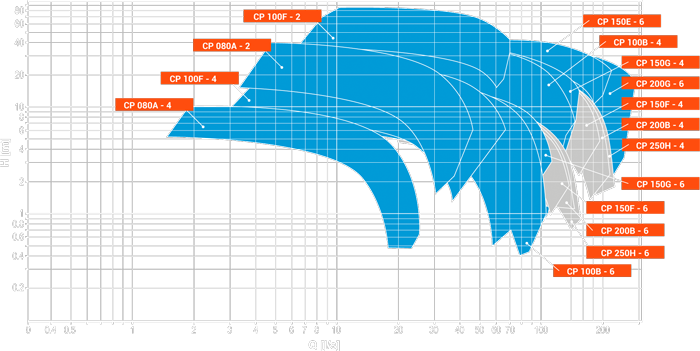

campi di lavoro 50hz elettropompe sommergibili Zenit Serie Uniqa Chopper
Temperatura max di impiego 40°C 40°C (60°C on request)
pH del liquido trattato 6 ÷ 14
Viscosità del liquido trattato 1 mm²/s
Profondità max di immersione 20 m
Densità liquido trattato max 1 Kg/dm³
Pressione acustica max <70 dB
Max avviamenti ora 20 [<10 kW] - 15 [≥ 10 kW]
Involucro motore Ghisa EN-GJL-250
Girante Hard cast iron
Tenute meccaniche Due in carburo di silicio (2SiC)
Guarnizione standard Gomma - NBR
Albero motore Acciaio inox - AISI 431
Sistema di taglio Acciaio inox - AISI 440C
Verniciatura Epossidica bicomponente con elevata resistenza alla corrosione
Dispositivi di accoppiamento Zenit DAC V 65 350

DAC-V 65÷350

Dispositivi di accoppiamento Zenit DAC H

DAC-H

Dispositivi di accoppiamento Zenit DAC R

DAC-R

Basamenti Zenit KBS

KBS

Basamenti Zenit KBC

KBC

Basamenti Zenit KBS H

KBS-H

Valvola di flussaggio Zenit FLX

FLX

Saracinesca a ghigliottina Zenit SRP

SRP

Valvola di ritegno a clapet Zenit VAC

VAC

Valvola di ritegno a palla Zenit VAP 65 300

VAP 65÷300

Raccordi a curva Zenit KCR Uni

KCR UNI

Raccordi a curva Zenit KCR Uni Gas

KCR UNI-GAS

Flangia a scorrimento Zenit KAF

KAF

Flangia Zenit KFL

KFL

Catena Zenit KAT

KAT

Galleggiante Zenit LEVEL

LEVEL
