Elettropompe sommergibili Serie E

Pompe sommergibili in ghisa leggere e affidabili. Sono disponibili due differenti versioni idrauliche:

  • DRENO (DRE) a girante multicanale aperta per acque chiare o leggermente cariche
  • DRAGA (DGE) a girante vortex ed ampio passaggio libero per acque cariche.

Le dimensioni compatte e le bocche di mandata sia orizzontali che verticali consentono qualsiasi installazione anche in impianti preesistenti o in pozzetti di piccole dimensioni.
Ogni modello è sottoposto ad un test in pressione per garantire il perfetto montaggio e funzionamento di guarnizioni, pressacavo e tenute meccaniche.

I modelli della Serie E sono indicati prevalentemente per installazioni fisse ma, allo stesso tempo, grazie alla loro praticità e maneggevolezza, sono idonei come soluzione di emergenza per svuotamento di locali allagati o in installazioni temporanee per travasi da pozzi e serbatoi.

Destinati al mercato prevalentemente domestico, queste pompe trovano impiego per la pressurizzazione di piccoli impianti, l’irrigazione a pioggia di orti e giardini, l’alimentazione di fontane, lo svuotamento di piscine o cisterne e il drenaggio di ambienti allagati quali cantine e garages.

Modelli

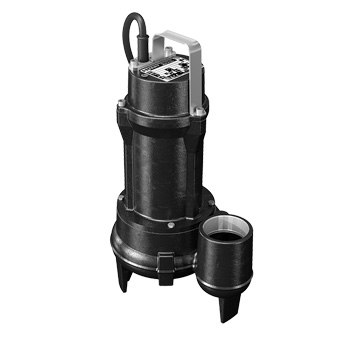

Elettropompa sommergibile Zenit DGE Serie E

DGE

DG [DRAGA]

  • Girante vortex in ghisa
  • Ampio passaggio libero

  • Liquidi fognari
  • Liquidi carichi con corpi solidi
  • Stazioni di sollevamento in installazioni civili e residenziali
girante elettropompe sommergibili Zenit DG Serie E

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 1½" - GAS 2"
  • Mandata orizzontale
    GAS 2" - DN50
  • Passaggio libero
    max 50 mm
  • Portata max
    714 l/min
  • Prevalenza max
    17.6 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 1½" - GAS 2"
  • Mandata orizzontale
    GAS 2" - DN50
  • Passaggio libero
    max 50 mm
  • Portata max
    714 l/min
  • Prevalenza max
    17.6 m

Installazioni

installazione DGE serie e libera
Installazione LIBERA
installazione DGE serie e fissa
Installazione FISSA
installazione DGE serie e con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
installazione DGE serie e con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO DI ACCOPPIAMENTO DA FONDO
› DAC-V
installazione DGE serie e con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

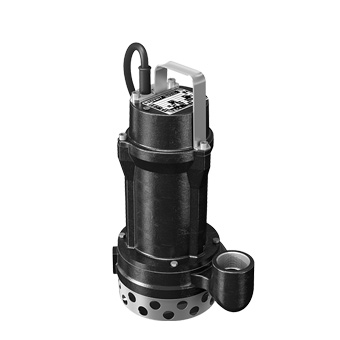

Elettropompa sommergibile Zenit DRE Serie E

DRE

DG [DRAGA]

  • Girante multicanale aperta in ghisa
  • Griglia di aspirazione in acciaio inox

  • Acque chiare o poco cariche
  • Acque grigliate, di infiltrazione ed evacuazione sotterranea
  • Irrigazione e travasi da serbatoi
girante elettropompe sommergibili Zenit DR Serie E

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼" - GAS 2"
  • Mandata orizzontale
    GAS 2" - DN50
  • Passaggio libero
    max 15 mm
  • Portata max
    774 l/min
  • Prevalenza max
    18.4 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼" - GAS 2"
  • Mandata orizzontale
    GAS 2" - DN50
  • Passaggio libero
    max 15 mm
  • Portata max
    774 l/min
  • Prevalenza max
    18.4 m

Installazioni

installazione DRE serie e libera
Installazione LIBERA
installazione DRE serie e fissa
Installazione FISSA
installazione DRE serie e con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
installazione DRE serie e con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-V
installazione DRE serie e con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

Dettagli

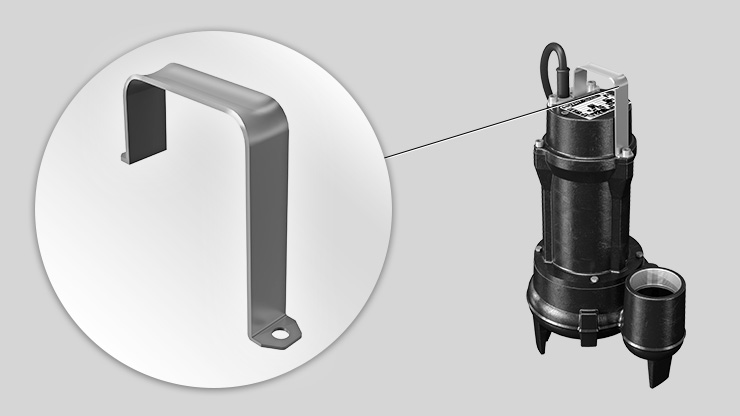

maniglia elettropompe sommergibili Zenit Serie E
Maniglia di sollevamento e trasporto in acciaio inox.

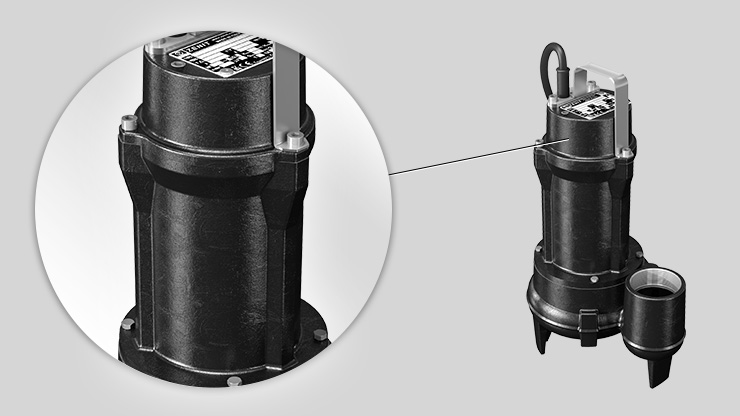

carcassa elettropompe sommergibili Zenit Serie E
Robusta costruzione in ghisa.

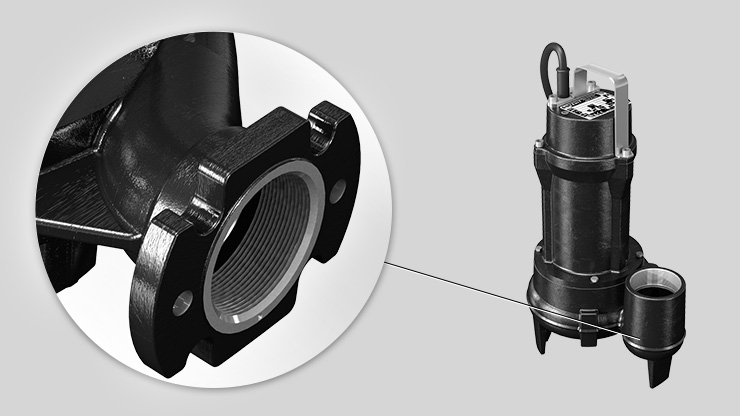

bocca di mandata elettropompe sommergibili Zenit Serie E
Ampia gamma di modelli con bocca di mandata verticale o orizzontale e filettata o flangiata per la massima flessibilità di installazione.

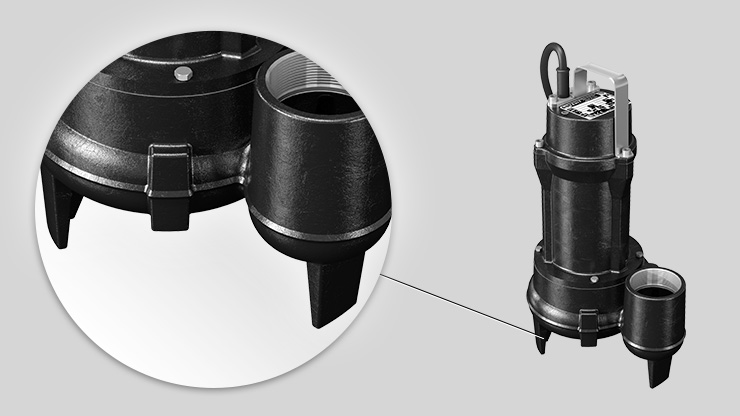

piedi di supporto elettropompe sommergibili Zenit Serie E
I robusti piedi di supporto integrati nella fusione in ghisa conferiscono stabilità alla pompa e la mantengono alla corretta altezza di aspirazione senza richiedere accessori aggiuntivi.

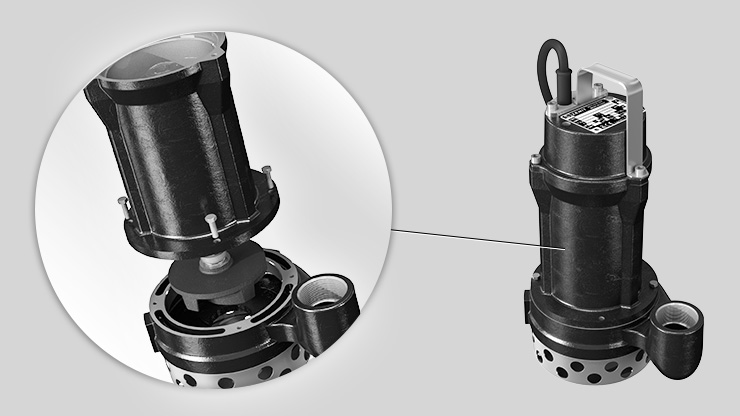

struttura elettropompe sommergibili Zenit Serie E
Corpo pompa smontabile per una facile manutenzione dei componenti interni.

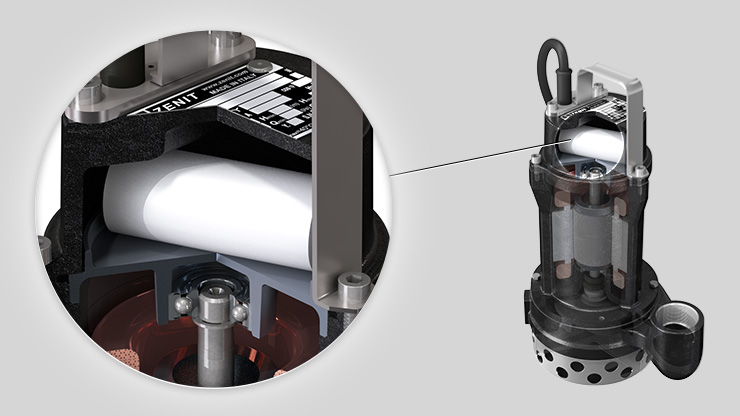

condensatore elettropompe sommergibili Zenit Serie E
Modelli monofase con condensatore interno. Modelli trifase equipaggiati da protezione termica e relè per la protezione del motore (optional).

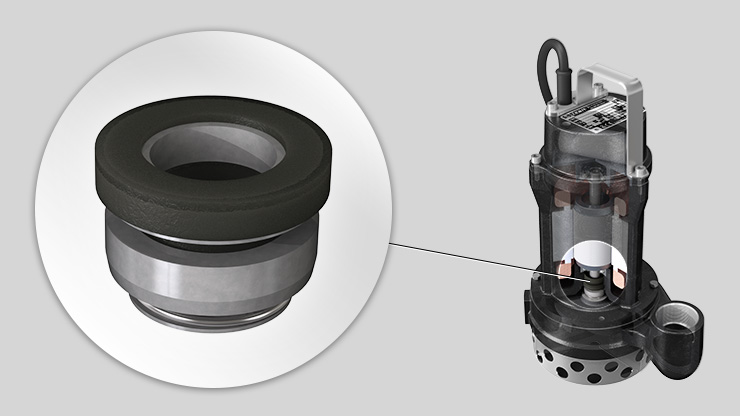

tenute meccaniche elettropompe sommergibili Zenit Serie E
Una tenuta meccanica in carburo di silicio (SiC) e un anello di tenuta.

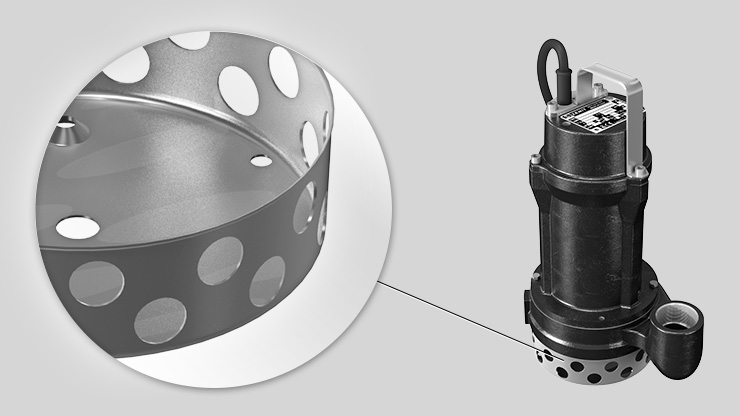

griglia di aspirazione elettropompe sommergibili Zenit Serie E
Griglia di aspirazione in acciaio inox.

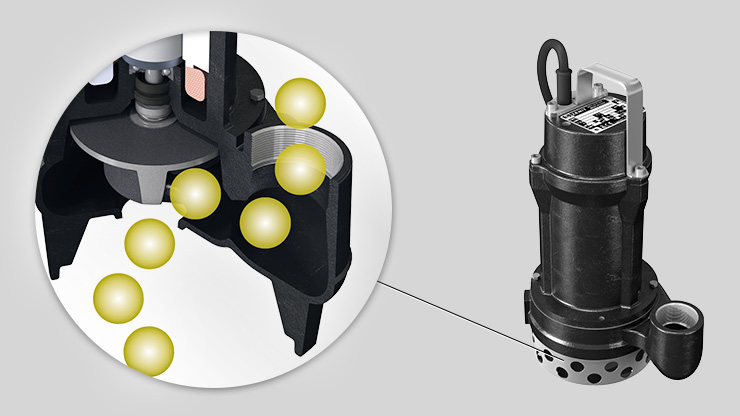

passaggio libero elettropompe sommergibili Zenit Serie E
Ampio passaggio libero che consente l’espulsione di corpi solidi ed evita il bloccaggio della girante.

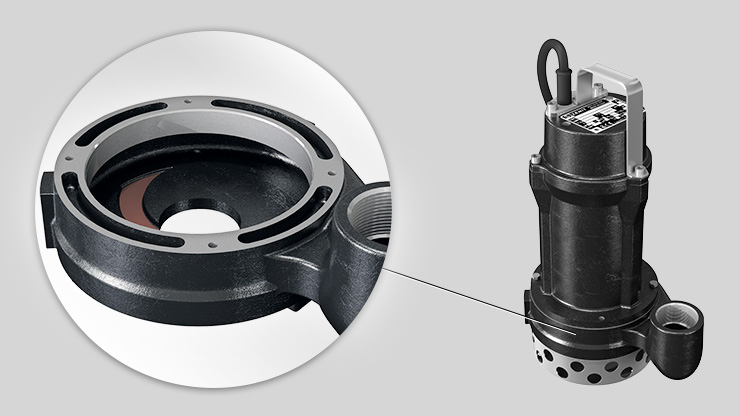

anti clogging system elettropompe sommergibili Zenit Serie E

La particolare conformazione della parte idraulica garantisce l’espulsione di piccoli corpi solidi in sospensione ed impedisce il bloccaggio della girante.

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

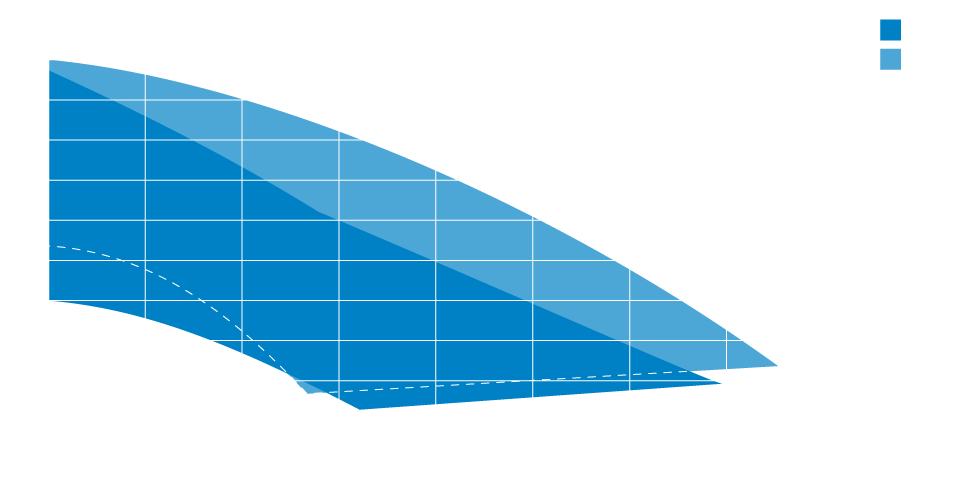

Campi di lavoro elettropompe sommergibili Zenit Serie E
Temperatura max di impiego 40°C [90°C max 3 min]
pH del liquido trattato 6 ÷ 14
Viscosità del liquido trattato 1 mm²/s
Profondità max di immersione 10 m
Densità liquido trattato 1 Kg/dm³
Pressione acustica max <70 dB
Max avviamenti ora 30
Involucro motore Ghisa EN-GJL-250
Girante Ghisa EN-GJL-250
Viterie Acciaio INOX - Classe A2-70
Guarnizioni standard Gomma - NBR
Albero motore Acciaio INOX - AISI 420
Verniciatura Epossidica bicomponente a base di acqua (spessore medio 80 µm)

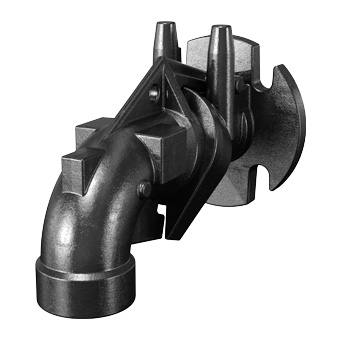

Dispositivi di accoppiamento Zenit DAC E

DAC-E

Dispositivi di accoppiamento Zenit DAC V 32 50

DAC-V 32÷50

Dispositivi di accoppiamento Zenit DAC H

DAC-H

Saracinesca a ghigliottina Zenit SRP

SRP

Valvola di ritegno a palla Zenit VAP 32 50

VAP 32÷50

Raccordi a curva Zenit KCR Gas 2

KCR GAS 2"

Raccordi a curva Zenit KCR Uni

KCR UNI

Flangia Zenit KFL

KFL

Catena Zenit KAT

KAT

Galleggiante Zenit MAC 3

MAC 3

Galleggiante Zenit LEVEL

LEVEL

zenit quadri elettromeccanici standard

Elettromeccanici standard

zenit quadri elettromeccanici full service

Elettromeccanici full service

Allarme autoalimentato Zenit

Allarmi

Non hai trovato quello che cerchi? Contattaci
