Elettropompe sommergibili Serie LEGHE SPECIALI

I modelli DRX, DRY e DGX sono realizzate in acciaio inox CF8-M (AISI 316) e hanno girante multicanale aperta idonea per liquidi grigliati (DRX), con corpi solidi (DRY) e vortex per acque cariche (DGX).
Il motore in bagno d’olio e la doppia tenuta meccanica raffreddata dall’olio motore garantiscono un impiego continuativo anche in condizioni gravose. Sono indicate in presenza di liquidi corrosivi e aggressivi, possono pertanto essere impiegate per impianti industriali in campo chimico e farmaceutico oppure in presenza di acque marine.

Le elettropompe DRB e DGB sono realizzate in bronzo-alluminio ed hanno girante multicanale aperta idonea per acque grigliate (DRB) e vortex per acque cariche (DGB). Il motore in bagno d’olio e la doppia tenuta meccanica raffreddata dall’olio motore garantiscono un impiego continuativo anche in condizioni gravose.
Sono consigliate in presenza di acque marine o liquidi salmastri e trovano impiego nei settori ittico e zootecnico.

Modelli

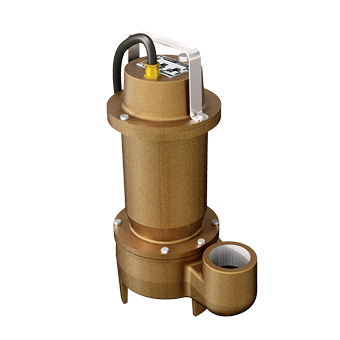

Elettropompa sommergibile Zenit DGB Serie Leghe speciali bronzo

DGB

DG [DRAGA]

  • Girante vortex in bronzo-alluminio
  • Ampio passaggio libero

  • Liquidi carichi salmastri e aggressivi
  • Industria chimica, ittica e nautica
girante elettropompe sommergibili Zenit DGB Serie Leghe speciali bronzo

Caratteristiche della gamma

  • Alimentazione
    220/240V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 2"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 38 mm
  • Portata max
    10.6 l/s
  • Prevalenza max
    15.0 m

Installazioni

installazione DGB serie LEGHE SPECIALI libera
Installazione LIBERA
installazione DGB serie LEGHE SPECIALI fissa
Installazione FISSA

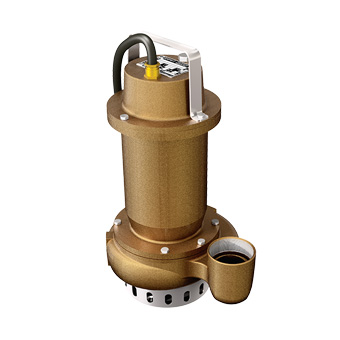

Elettropompa sommergibile Zenit DRB Serie Leghe speciali bronzo

DRB

DR [DRENO]

  • Girante multicanale aperta in bronzo-alluminio
  • Griglia di aspirazione in acciaio inox

  • Liquidi grigliati salmastri e aggressivi
  • Industria chimica, ittica e nautica
girante elettropompe sommergibili Zenit DRB Serie Leghe speciali bronzo

Caratteristiche della gamma

  • Alimentazione
    220/240V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼” - GAS 2”
  • Mandata orizzontale
    -
  • Passaggio libero
    max 15 mm
  • Portata max
    12.5 l/s
  • Prevalenza max
    18.0 m

Installazioni

installazione DRB serie LEGHE SPECIALI libera
Installazione LIBERA
installazione DRB serie LEGHE SPECIALI fissa
Installazione FISSA

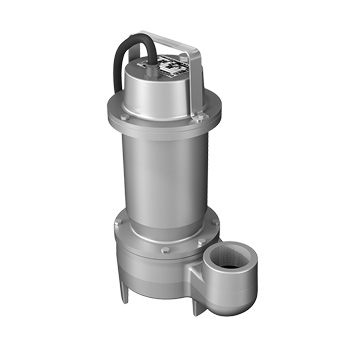

Elettropompa sommergibile Zenit DGX Serie Leghe speciali inox

DGX

DG [DRAGA]

  • Girante vortex in acciaio inox
  • Ampio passaggio libero

  • Liquidi carichi fortemente corrosivi o aggressivi
  • Industria chimica, nautica e farmaceutica
girante elettropompe sommergibili Zenit DGX Serie Leghe speciali inox

Caratteristiche della gamma

  • Alimentazione
    220/240V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2 / 4
  • Mandata verticale
    GAS 2"
  • Mandata orizzontale
    DN65 - DN80
  • Passaggio libero
    max 60 mm
  • Portata max
    18.4 l/s
  • Prevalenza max
    14.9 m

Installazioni

installazione DGX serie LEGHE SPECIALI libera
Installazione LIBERA
installazione DGX serie LEGHE SPECIALI fissa
Installazione FISSA
installazione DGX serie LEGHE SPECIALI con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO DI ACCOPPIAMENTO DA FONDO
› DAC-V

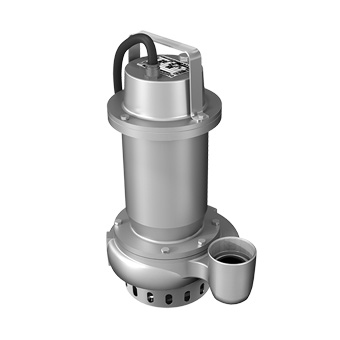

Elettropompa sommergibile Zenit DRX Serie Leghe speciali inox

DRX

DR [DRENO]

  • Girante multicanale aperta in acciaio inox
  • Griglia di aspirazione in acciaio inox

  • Liquidi grigliati fortemente corrosivi o aggressivi
  • Industria chimica, nautica e farmaceutica
girante elettropompe sommergibili Zenit DRX Serie Leghe special inox

Caratteristiche della gamma

  • Alimentazione
    220/240V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 - 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼” - GAS 2”
  • Mandata orizzontale
    -
  • Passaggio libero
    max 15 mm
  • Portata max
    12.5 l/s
  • Prevalenza max
    17.8 m

Installazioni

installazione DRX serie LEGHE SPECIALI libera
Installazione LIBERA
installazione DRX serie LEGHE SPECIALI fissa
Installazione FISSA

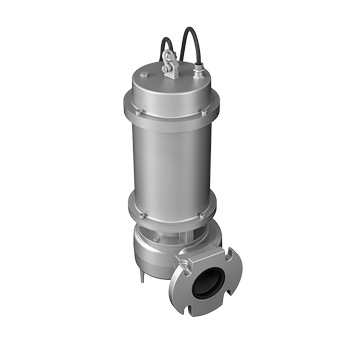

Elettropompa sommergibile Zenit DRY Serie Leghe speciali inox

DRY

DR [DRENO]

  • Girante multicanale aperta in acciaio inox
  • Ampio passaggio libero

  • Liquidi carichi fortemente corrosivi o aggressivi
  • Impiego gravoso in impianti chimici e industriali
girante elettropompe sommergibili Zenit DRY Serie Leghe special inox

Caratteristiche della gamma

  • Alimentazione
    380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    2.4 ÷ 15.0 kW
  • Poli
    2 / 4
  • Mandata verticale
    -
  • Mandata orizzontale
    DN65 - DN100
  • Passaggio libero
    max 80 mm
  • Portata max
    72.8 l/s
  • Prevalenza max
    40.2 m

Installazioni

installazione DRY serie LEGHE SPECIALI libera
Installazione LIBERA
installazione DRY serie LEGHE SPECIALI fissa
Installazione FISSA
installazione DRY serie LEGHE SPECIALI con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO DI ACCOPPIAMENTO DA FONDO
› DAC-V

Dettagli

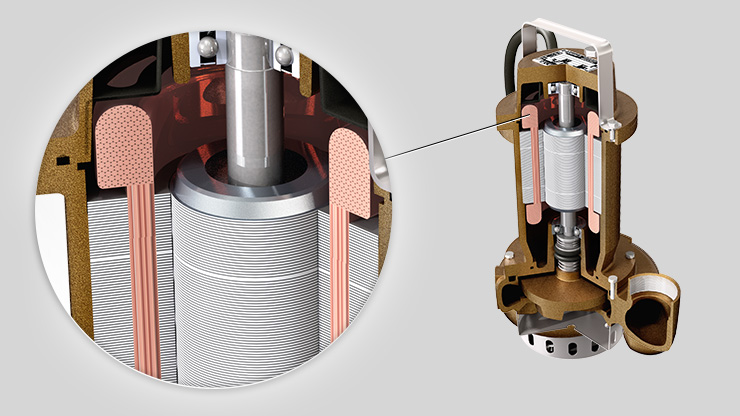

motore elettropompe sommergibili Zenit Serie Leghe speciali bronzo
Motore in bagno d’olio con protezioni termiche.

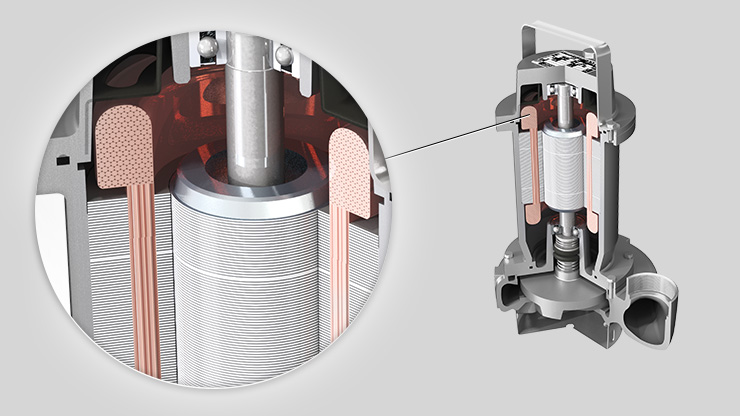

motore elettropompe sommergibili Zenit Serie Leghe speciali inox
Motore in bagno d’olio con protezioni termiche.

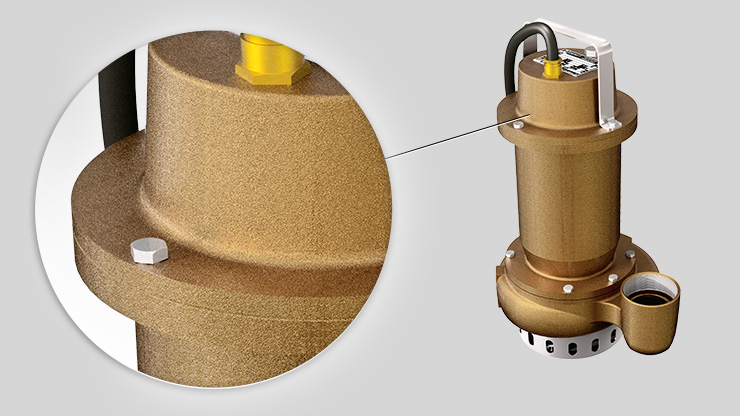

carcassa elettropompe sommergibili Zenit Serie Leghe speciali bronzo
Costruzione in bronzo-alluminio che rende la pompa idonea all’impiego in presenza di liquidi chimicamente aggressivi.

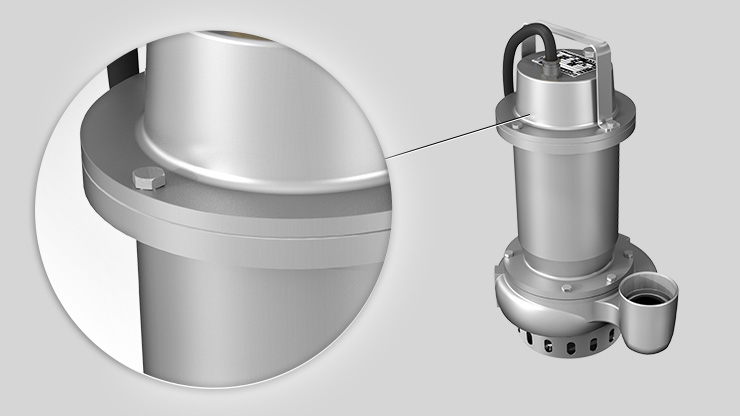

carcassa elettropompe sommergibili Zenit Serie Leghe speciali inox
Costruzione in acciaio CF-8M (AISI 316) che rende la pompa idonea all’impiego in ambienti salini.

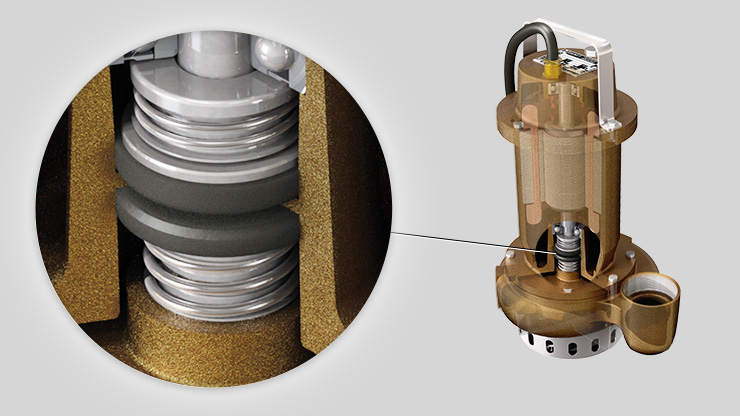

tenute elettropompe sommergibili Zenit Serie Leghe speciali bronzo
Due tenute meccaniche in carburo di silicio (2SiC).

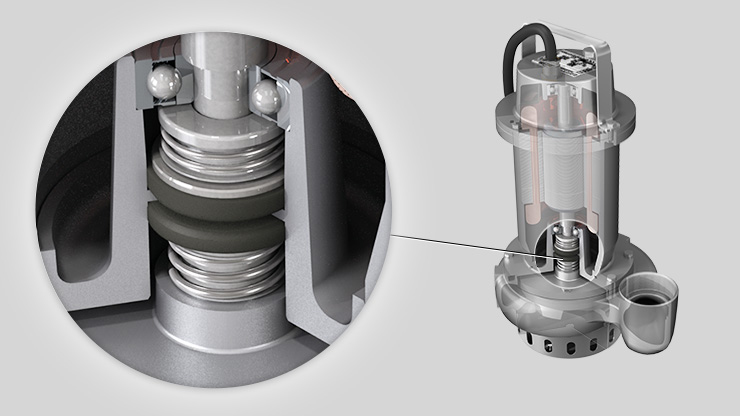

tenute elettropompe sommergibili Zenit Serie Leghe speciali inox
Due tenute meccaniche in carburo di silicio (2SiC).

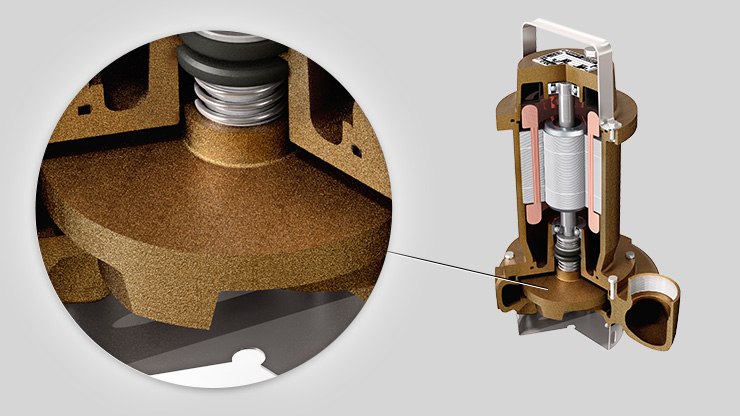

girante elettropompe sommergibili Zenit Serie Leghe speciali bronzo
Girante in bronzo alluminio di tipo multicanale aperta (DR) o vortex (DG).

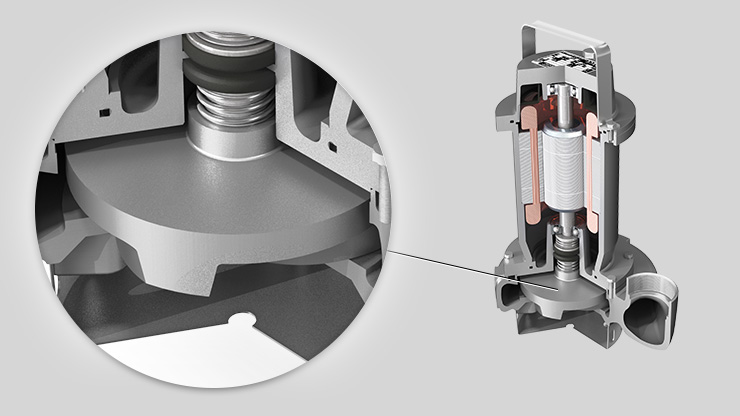

girante elettropompe sommergibili Zenit Serie Leghe speciali inox
Girante in acciaio INOX CF-8M (AISI 316) di tipo multicanale aperta (DR) o vortex (DG).

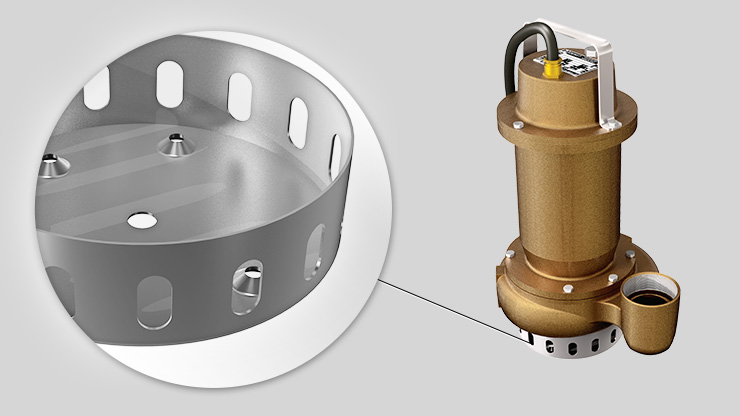

griglia elettropompe sommergibili Zenit Serie Leghe speciali bronzo
Griglia di aspirazione in acciaio inox. [DRB]

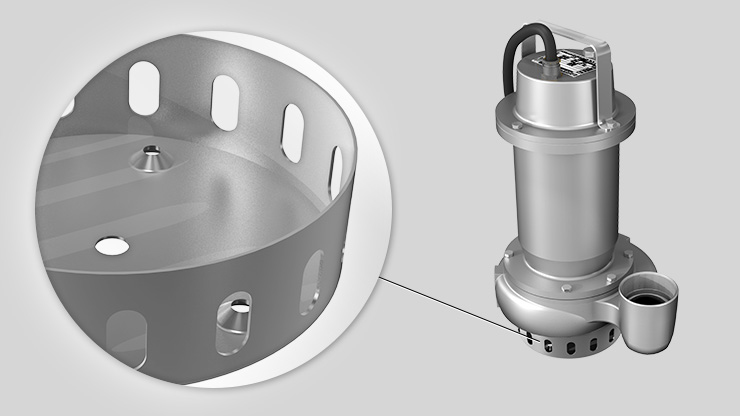

griglia elettropompe sommergibili Zenit Serie Leghe speciali inox
Griglia di aspirazione in acciaio inox. [DRX]

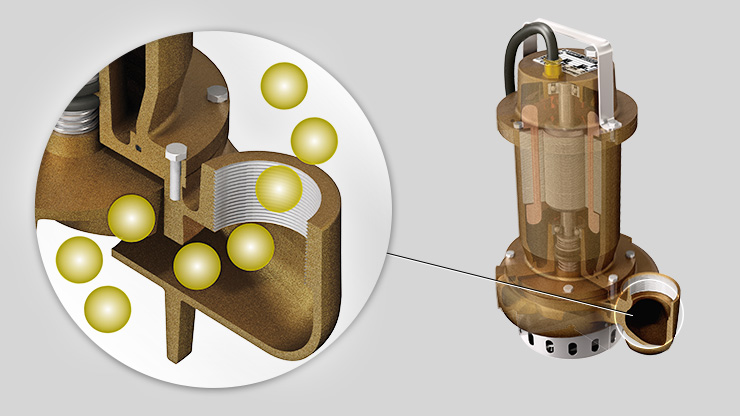

passaggio libero elettropompe sommergibili Zenit Serie Leghe speciali bronzo
Ampio passaggio libero che consente l’espulsione di corpi solidi ed evita il bloccaggio della girante. [DGB]

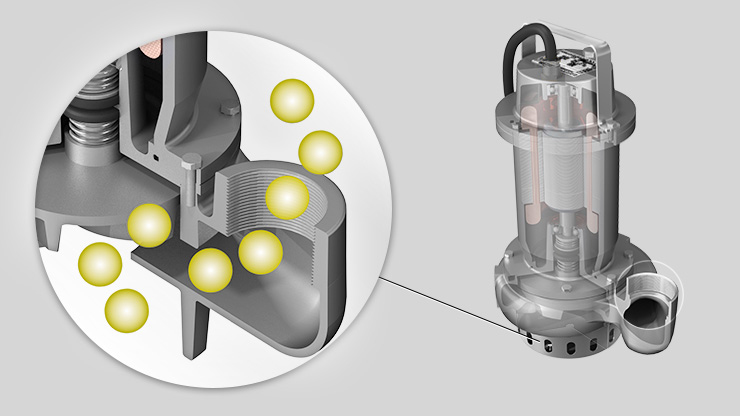

passaggio libero elettropompe sommergibili Zenit Serie Leghe speciali inox
Ampio passaggio libero che consente l’espulsione di corpi solidi ed evita il bloccaggio della girante. [DGX - DGY]

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

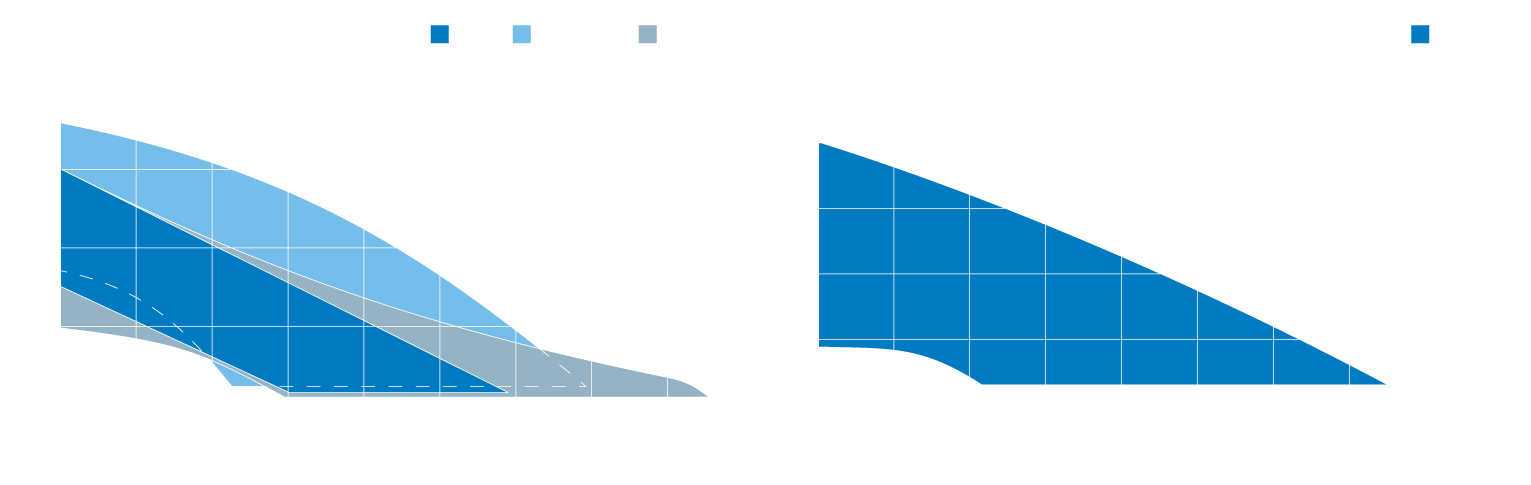

Campi di lavoro elettropompe sommergibili Zenit Serie leghe speciali 50Hz
Temperatura max di impiego 40°C
pH del liquido trattato 3 ÷ 14
Viscosità del liquido trattato 1 mm²/s
Profondità max di immersione 20 m
Densità liquido trattato 1 Kg/dm³
Pressione acustica max <70 dB
Max avviamenti ora 30
Involucro motore Acciaio inox CF-8M - AISI 316 / Bronzo-alluminio
Girante Acciaio inox CF-8M - AISI 316 / Bronzo-alluminio
Viterie Acciaio inox - Classe A4-70
Guarnizioni standard VITON [DGX • DRX • DRY] / NBR [DGB • DRB]
Albero motore Acciaio inox - AISI 316
Dispositivi di accoppiamento Zenit DAC R

DAC-R

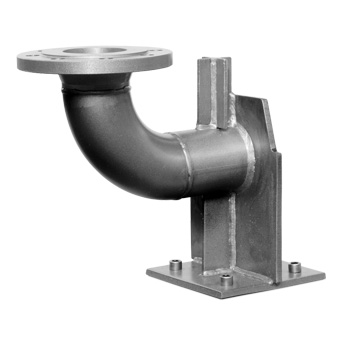

Dispositivi di accoppiamento Zenit DAC X

DAC-X

Galleggiante Zenit MAC 3

MAC 3

Galleggiante Zenit LEVEL

LEVEL

zenit quadri elettromeccanici standard

Elettromeccanici standard

zenit quadri elettromeccanici full service

Elettromeccanici full service

Allarme autoalimentato Zenit

Allarmi
