Elettropompe sommergibili Serie E-S

I modelli serie E e serie S sono ideali per installazioni in piccoli impianti di sollevamento in cui siano necessarie dimensioni compatte ed elevata affidabilità.

La massima flessibilità di installazione è garantita dalla bocca di mandata sia filettata che flangiata. Queste macchine presentano idraulica con trituratore (GRE • GRS), consigliata in presenza di liquidi carichi con fibre e filamenti, e ad alta prevalenza (APE • APS), idonea per l'utilizzo con acque prevalentemente pulite e qualora sia necessario raggiungere elevati livelli di pressione.

I modelli GRE e GRS sono dotati di scatola esterna con disgiuntore e protezione amperometrica per garantire un funzionamento affidabile con liquidi carichi anche dopo lunghi periodi di inattività, quando si richiede una elevata coppia di spunto.

Ciascun modello è sottoposto a fine linea ad una prova in pressione per accertare la chiusura ermetica del vano motore e il corretto montaggio delle tenute meccaniche a garanzia di un’elevata affidabilità.

Modelli

Elettropompa sommergibile Zenit GRE Serie E

GRE

GR [GRINDER]

  • Girante multicanale aperta in ghisa
  • Sistema di triturazione con coltello rotante

  • Acque cariche con corpi filamentosi e fibrosi
  • Reflui fognari di origine domestica e civile
girante elettropompe sommergibili Zenit GR Serie E Serie S

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    1.7 kW
  • Poli
    2
  • Mandata verticale
    -
  • Mandata orizzontale
    GAS 2" - DN32
  • Passaggio libero
    -
  • Portata max
    6.4 l/s
  • Prevalenza max
    27.6 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    1.7 kW
  • Poli
    2
  • Mandata verticale
    -
  • Mandata orizzontale
    GAS 2" - DN32
  • Passaggio libero
    -
  • Portata max
    6.4 l/s
  • Prevalenza max
    27.6 m

Installazioni

installazione GRE serie e serie s libera
Installazione LIBERA
installazione GRE serie e serie s fissa
Installazione FISSA
installazione GRE serie e serie s con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
installazione GRE serie e serie s con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO DI ACCOPPIAMENTO DA FONDO
› DAC-V
installazione GRE serie e serie s con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

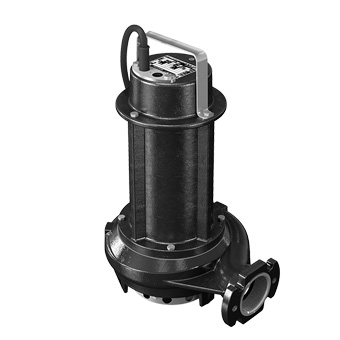

Elettropompa sommergibile Zenit APE Serie E

APE

AP [Alta Prevalenza]

  • Girante multicanale aperta in ghisa
  • Griglia di aspirazione in acciaio inox

  • Sollevamenti di acque chiare e leggermente sabbiose
  • Irrigazione e itticultura
girante elettropompe sommergibili Zenit AP Serie E Serie S

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    1.7 kW
  • Poli
    2
  • Mandata verticale
    -
  • Mandata orizzontale
    GAS 2" - DN32
  • Passaggio libero
    max 7 mm
  • Portata max
    9.7 l/s
  • Prevalenza max
    25.1 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    1.7 kW
  • Poli
    2
  • Mandata verticale
    -
  • Mandata orizzontale
    GAS 2" - DN32
  • Passaggio libero
    max 7 mm
  • Portata max
    9.7 l/s
  • Prevalenza max
    25.1 m

Installazioni

installazione APE serie e serie s libera
Installazione LIBERA
installazione APE serie e serie s fissa
Installazione FISSA
installazione APE serie e serie s con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
installazione APE serie e serie s con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-V
installazione APE serie e serie s con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H
Elettropompa sommergibile Zenit GRS Serie S

GRS

GR [GRINDER]

  • Girante multicanale aperta in ghisa
  • Sistema di triturazione con coltello rotante

  • Acque cariche con corpi filamentosi e fibrosi
  • Reflui fognari di origine domestica
girante elettropompe sommergibili Zenit GR Serie E Serie S

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.9 kW
  • Poli
    2
  • Mandata verticale
    -
  • Mandata orizzontale
    GAS 1½" - DN32
  • Passaggio libero
    -
  • Portata max
    4.4 l/s
  • Prevalenza max
    20.5 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    0.9 kW
  • Poli
    2
  • Mandata verticale
    -
  • Mandata orizzontale
    GAS 1½" - DN32
  • Passaggio libero
    -
  • Portata max
    4.4 l/s
  • Prevalenza max
    20.5 m

Installazioni

installazione GRS serie e serie s libera
Installazione LIBERA
installazione GRS serie e serie s fissa
Installazione FISSA
installazione GRS serie e serie s con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
installazione GRS serie e serie s con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-V
installazione GRS serie e serie s con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

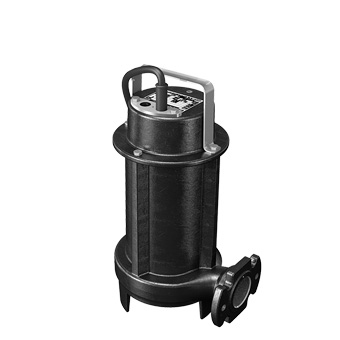

Elettropompa sommergibile Zenit APS Serie S

APS

AP [Alta Prevalenza]

  • Girante multicanale aperta in ghisa
  • Elevata prevalenza manometrica

  • Sollevamenti di acque chiare e leggermente sabbiose
  • Irrigazione e itticultura
girante elettropompe sommergibili Zenit AP Serie E Serie S

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.9 kW
  • Poli
    2
  • Mandata verticale
    -
  • Mandata orizzontale
    GAS 1½" - DN32
  • Passaggio libero
    max 7 mm
  • Portata max
    6.3 l/s
  • Prevalenza max
    20.5 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    0.9 kW
  • Poli
    2
  • Mandata verticale
    -
  • Mandata orizzontale
    GAS 1½" - DN32
  • Passaggio libero
    max 7 mm
  • Portata max
    6.3 l/s
  • Prevalenza max
    20.5 m

Installazioni

installazione GRS serie e serie s libera
Installazione LIBERA
installazione GRS serie e serie s fissa
Installazione FISSA
installazione GRS serie e serie s con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
installazione GRS serie e serie s con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-V
installazione GRS serie e serie s con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

Dettagli

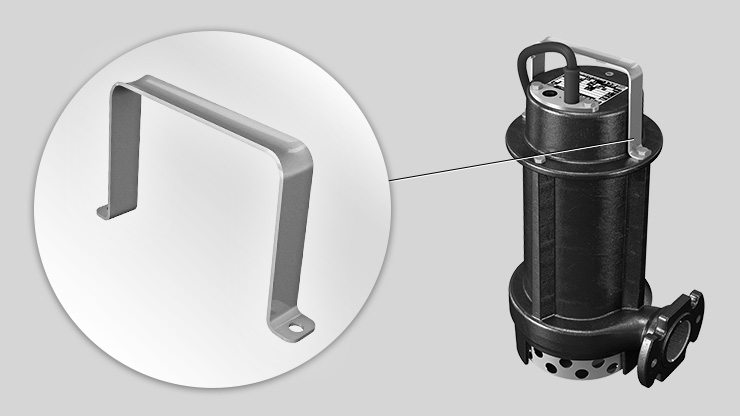

maniglia elettropompe sommergibili Zenit Serie E Serie S

Maniglia di sollevamento e trasporto in acciaio inox.

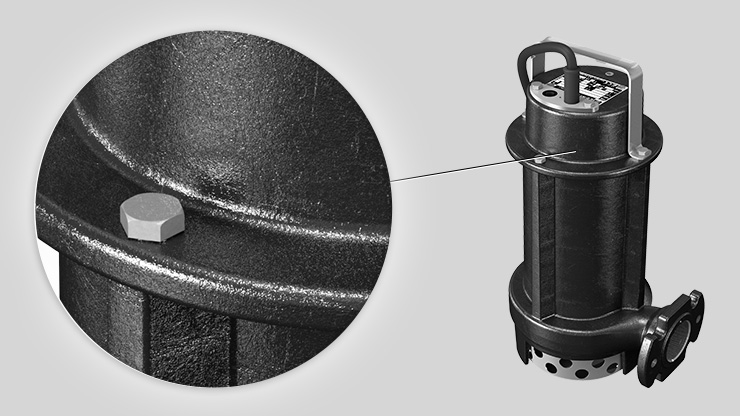

carcassa elettropompe sommergibili Zenit Serie E Serie S

Robusta costruzione in ghisa.

bocca di mandata elettropompe sommergibili Zenit Serie E Serie S

Bocca di mandata filettata GAS e flangiata DN32 per la massima flessibilità di installazione.

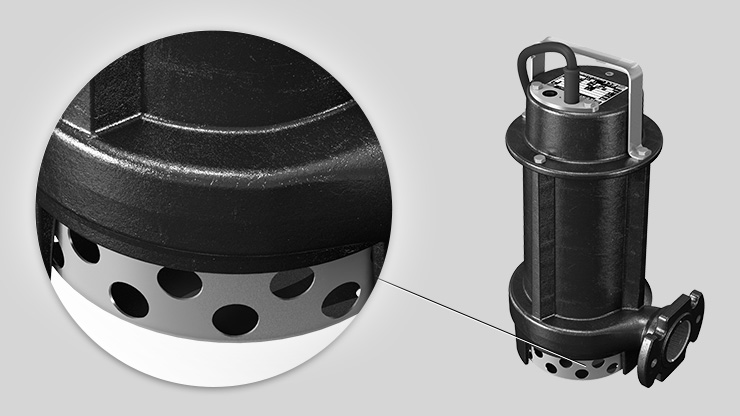

griglia elettropompe sommergibili Zenit Serie E Serie S

Griglia di aspirazione in acciaio inox. [APE - APS]

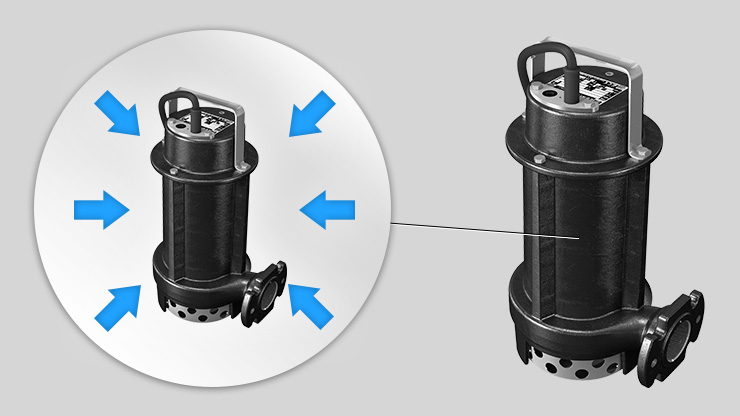

semplice e compatta elettropompe sommergibili Zenit Serie E Serie S

Semplici e compatti, i modelli Serie S e Serie E sono ideali per installazioni in pozzetti di piccole dimensioni o come elettropompe di emergenza per svuotamento e irrigazione.
La disponibilità di modelli con interruttore a galleggiante incorporato rende questa gamma ancora più pratica e semplice da installare.

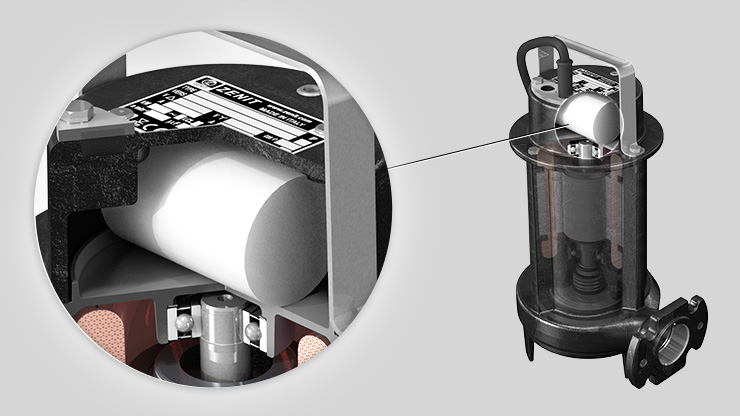

condensatore elettropompe sommergibili Zenit Serie E Serie S

Modelli monofase con condensatore interno. Modelli trifase equipaggiati da protezione termica e relè per la protezione del motore (optional).

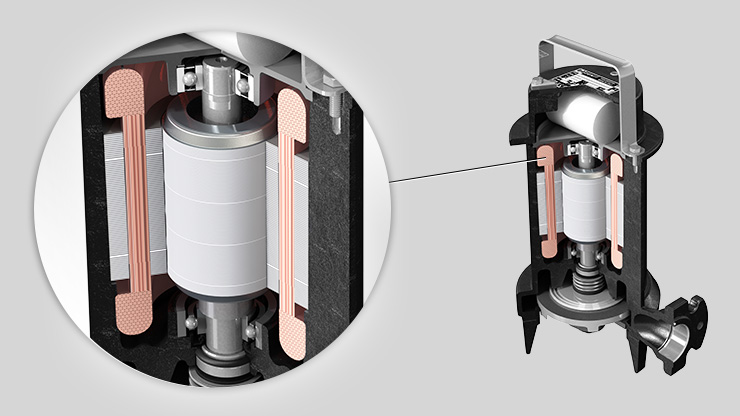

motore elettropompe sommergibili Zenit Serie E Serie S

Motore a secco con protezione termica.

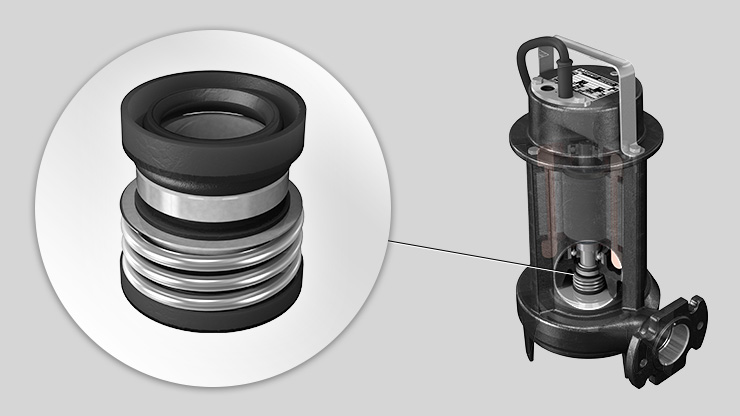

tenute meccaniche elettropompe sommergibili Zenit Serie E Serie S

Una tenuta meccanica in carburo di silicio (SiC) e un anello di tenuta.

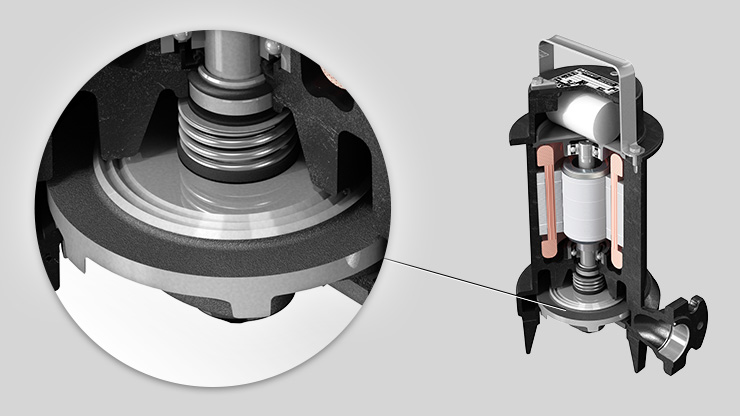

girante elettropompe sommergibili Zenit Serie E Serie S

La particolare lavorazione elicoidale sul retro della girante consente la lacerazione e l'espulsione dei corpi filamentosi ed impedisce il bloccaggio del motore.

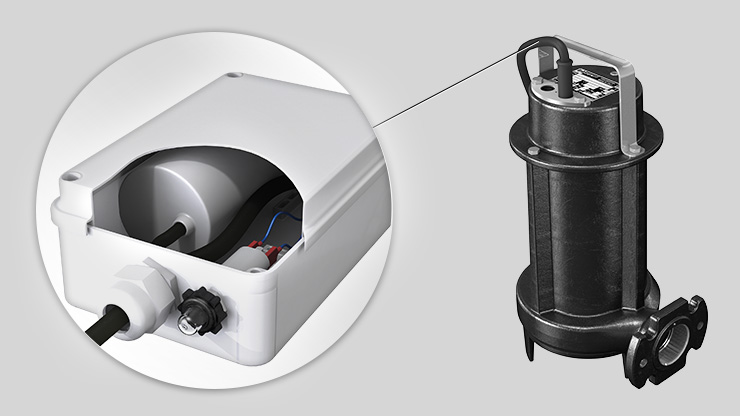

disgiuntore elettropompe sommergibili Zenit Serie E Serie S

Modelli monofase corredati da scatola di comando con condensatore disgiuntore e protezione amperometrica. [GRE - GRS]

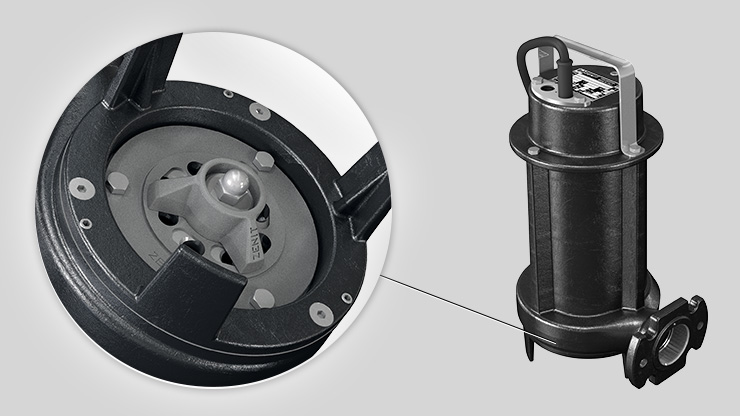

coltello trituratore elettropompe sommergibili Zenit Serie E Serie S

Sistema di triturazione costituito da un coltello rotante a tre lame e da un piatto con fori dai bordi affilati che taglia finemente i corpi filamentosi ed evita il bloccaggio della girante. [GRE - GRS]

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

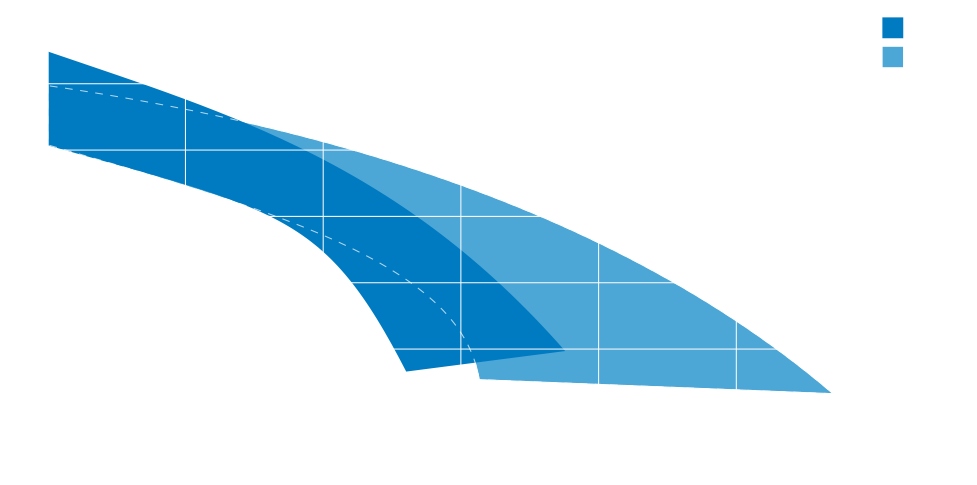

Campi di lavoro elettropompe sommergibili Zenit Serie E Serie S 50Hz

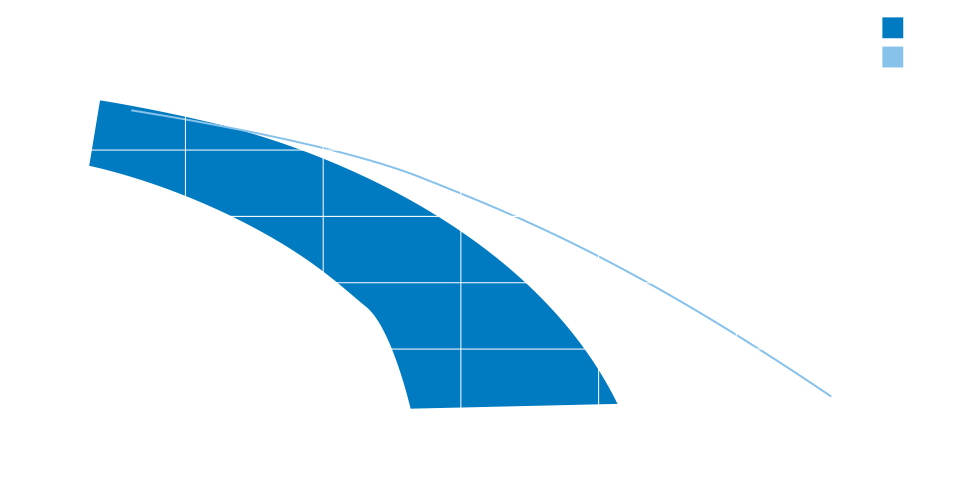

Campi di lavoro elettropompe sommergibili Zenit Serie E Serie S 60Hz
Temperatura max di impiego 40°C
pH del liquido trattato 6 ÷ 14
Viscosità del liquido trattato 1 mm²/s
Profondità max di immersione 20 m
Densità liquido trattato 1 Kg/dm³
Pressione acustica max <70 dB
Max avviamenti ora 30
Involucro motore Ghisa EN-GJL-250
Girante Ghisa EN-GJL-250
Viterie Acciaio inox - Classe A2-70
Guarnizioni standard Gomma - NBR
Albero motore Acciaio inox - AISI 431
Coltello trituratore Acciaio al cromo
Verniciatura Epossidica bicomponente a base di acqua
