Stazioni di sollevamento liftBox

Le stazioni di sollevamento liftBOX sono destinate alla raccolta di acque piovane, reflue o luride ed al loro rilancio ad una quota maggiore, irraggiungibile per distanza o gravità, fino alla condotta fognaria o all'impianto di depurazione.

Sono composte da una vasca in polietilene e da un sistema di pompaggio interno comandato da galleggianti o sonde di livello e quadro elettrico.

Possono essere equipaggiate con camera di manovra valvole preassemblata e separata dal vano di raccolta reflui per consen-tire operazioni di manutenzione comode e igieniche.

Le stazioni di sollevamento liftBOX, concepite per un'installa-zione interrata, hanno volume compreso tra 1000 e 19000 litri e possono essere connesse ad impianti con tubazioni di mandata da DN50 a DN150.

Modelli

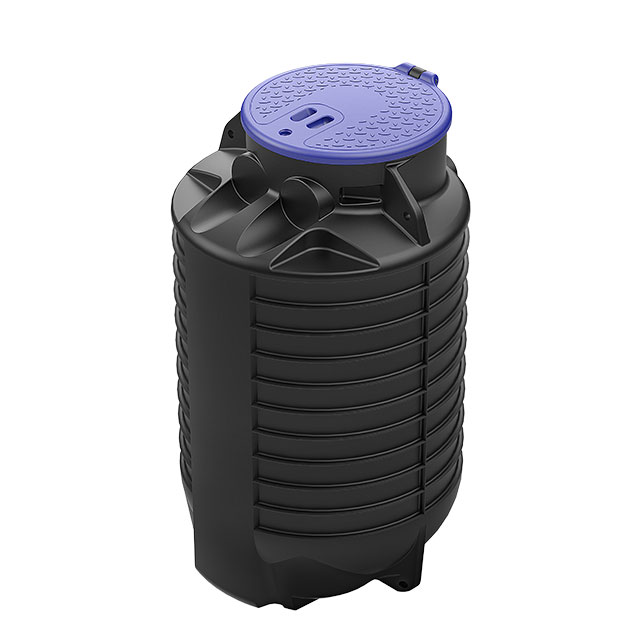

stazioni di sollevamento Zenit liftBOX S

liftBOX S

LIFTING STATIONS

Abitazioni civili e complessi residenziali

Caratteristiche della gamma

  • Capacità[l]
    1000
  • Numero Pompe
    1/2
  • Numero DAC
    1/2
  • Mandata
    DN 50
  • Ingressi
    DN 50
  • Dimensioni
    1700 x Ø1000 x 600

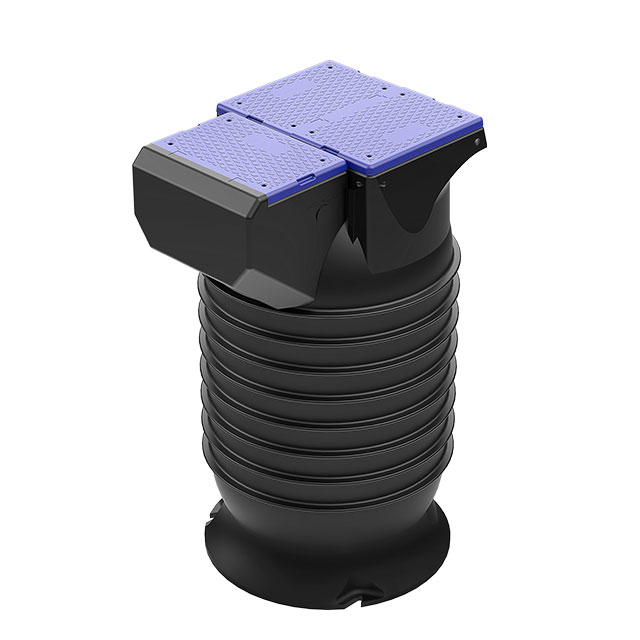

stazioni di sollevamento Zenit liftBOX M

liftBOX M

LIFTING STATIONS

Attività commerciali e stabilimenti industriali

Caratteristiche della gamma

  • Capacità [l]
    2200 ÷ 4050
  • Numero pompe
    1/2
  • Numero di DAC
    1/2
  • Mandata
    DN 50/80
  • Entrata
    DN 125/160/200/250
  • Dimensioni
    2300/4100 x  Ø1250 x 1500

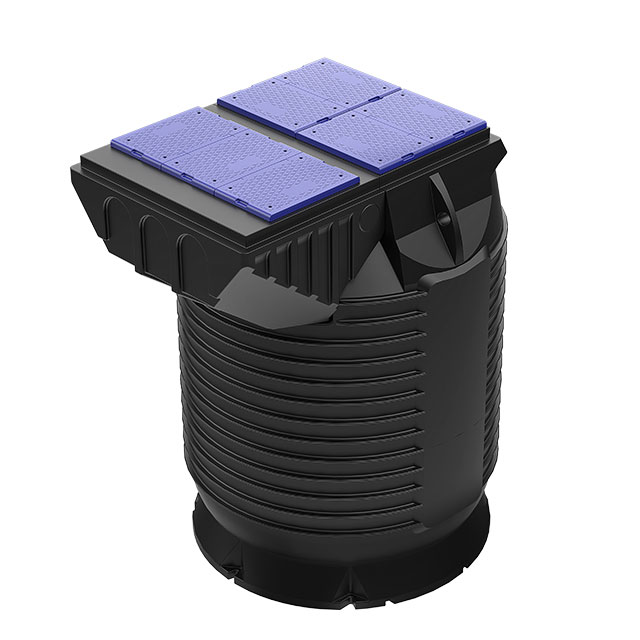

stazioni di sollevamento Zenit liftBOX L

liftBOX L

LIFTING STATIONS

Attività commerciali e stabilimenti industriali

Caratteristiche della gamma

  • Capacità [l]
    5800 ÷ 19000
  • Numero pompe
    2
  • Numero di DAC
    2
  • Mandata
    DN 50/80/100/150
  • Ingressi
    DN 250/315/400
  • Dimensioni
    2070 ÷ 5670 x Ø2280 x 2780

Dettagli

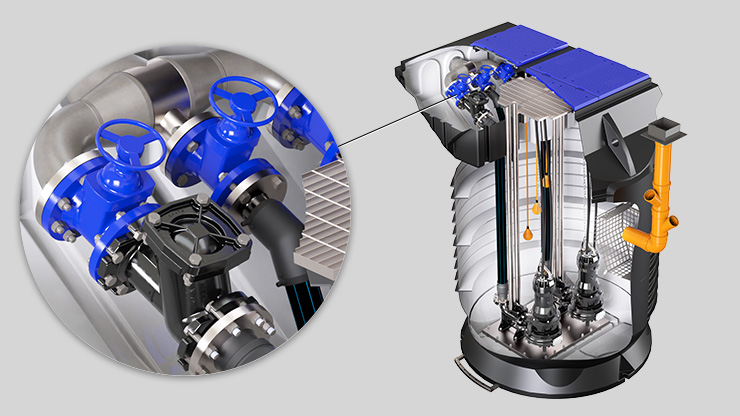

stazioni di sollevamento Zenit liftBOX camera valvole separata
Ogni stazione di sollevamento può essere dotata di una camera di manovra valvole con coperchio indipendente e chiusura a pressione.
In questo modo l'accesso alle valvole può avvenire senza l'apertura del serbatoio principale.
Per ciascuna tubazione di mandata, la camera valvole comprende: una saracinesca a ghigliottina in ghisa completa di volantino e una valvola di ritegno con corpo in ghisa e palla affondante in gomma NBR a passaggio libero integrale. Sui modelli liftBOX-L è presente una ulteriore saracinesca per effettuare lo svuotamento del collettore principale in caso di interventi di manutenzione sulla linea di mandata.

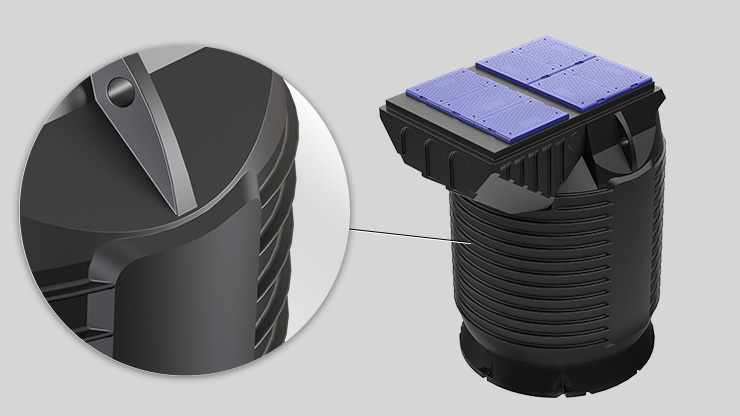

stazioni di sollevamento Zenit liftBOX serbatoio robusto
Serbatoio in polietilene di elevato spes-sore con nervature orizzontali di rinforzo.

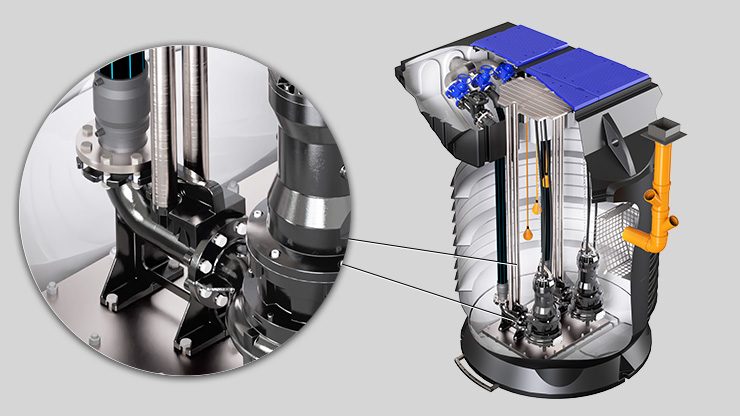

stazioni di sollevamento Zenit liftBOX dispositivi di accoppiamento tubi guida
Dispositivo di accoppiamento da fondo (DAC) che consente la rapida sostituzione della pompa anche con serbatoio pieno.
Tubi guida in acciaio inox.

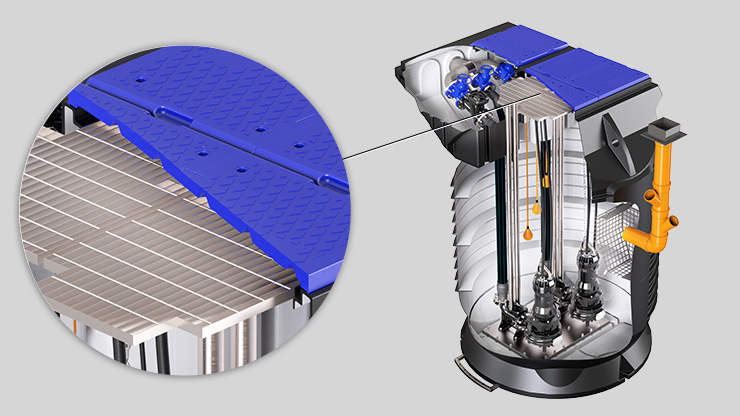

stazioni di sollevamento Zenit liftBOX grata anti caduta
Sistema anti-caduta con grata metallica, disponibile sia in acciaio zincato sia in acciaio INOX.

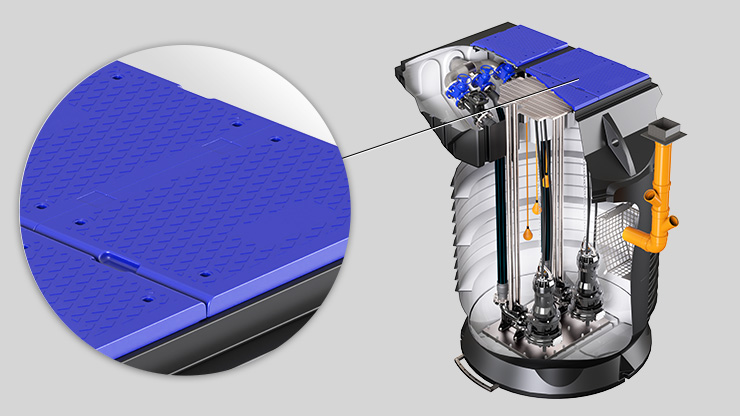

stazioni di sollevamento Zenit liftBOX coperchi

Coperchi pedonali in polietilene con chiusura a pressione
Dimensioni 770x550 mm cad.
Tenuta ermetica con guarnizione

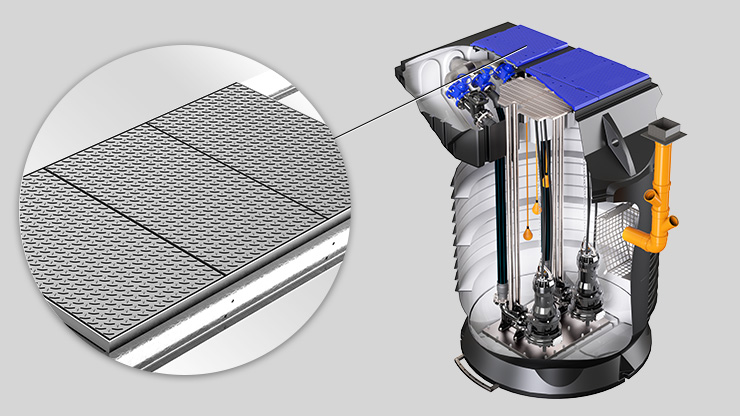

stazioni di sollevamento Zenit liftBOX coperchio carrabile

Robusti chiusini carrabili con guarnizione antiodore e chiusura a chiave.
Telaio di supporto in acciaio zincato per ancoraggio a soletta in cemento armato classe B125, C25 e D400.
[optional]

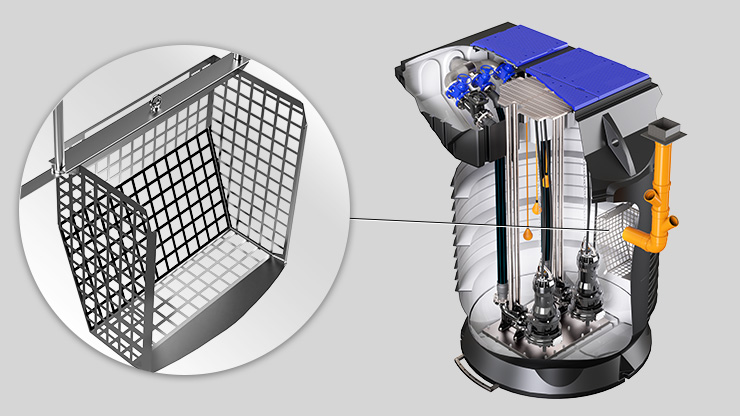

stazioni di sollevamento Zenit liftBOX cestello filtro reflui in ingresso

Cestello in acciaio INOX per la grigliatura grossolana dei reflui in ingresso.
In questo modo si evita il possibile sovraccarico di materiale voluminoso all'interno del serbatoio che potrebbe causare intasamento delle tubazioni, bloccaggio delle pompe o interferire con il funzionamento dei galleggianti.
Le guide in acciaio inox consentono un rapido recupero del cestello in superficie per operazioni di svuotamento e pulizia.
[optional]

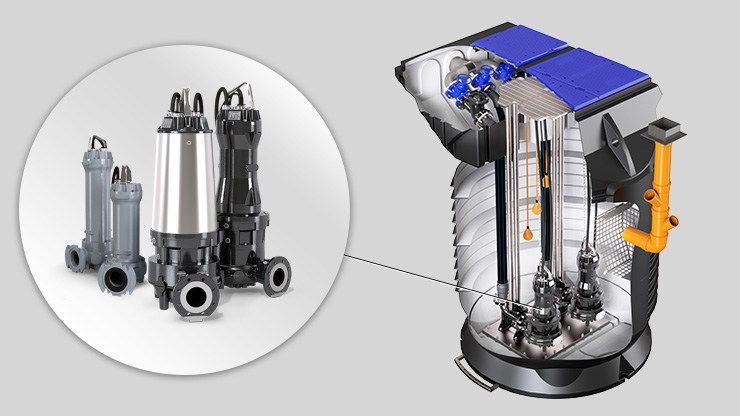

stazioni di sollevamento Zenit liftBOX pompe

Stazione di sollevamento composta da 1 o 2 pompe sommergibili in ghisa robuste e affidabili.
Sono possibili configurazioni con diverse tipologie di idraulica a seconda della natura del liquido e dell'utilizzo al quale sono destinate.
(modello L disponibile solo in versione con 2 pompe)

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

Serbatoio in polietilene ottenuto tramite stampaggio rotazionale
Costante ed elevato spessore delle pareti con nervature orizzontali di rinforzo
Fondo sagomato per evitare la formazione di ristagni e facilitare il posizionamento della pompa
Volume nominale da 1000 a 19000 litri
Diametro tubazione di ingresso da DN 125 a DN 400
Diametro tubazione di mandata da DN 50 a DN 150
Cestello filtro reflui in ingresso opzionale (solo per modelli M e L)
Camera valvole separata dal vano serbatoio (solo per modelli M e L)

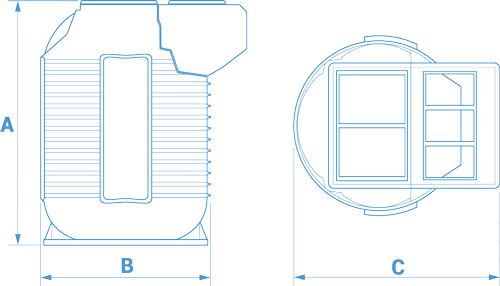

stazioni di sollevamento Zenit liftBOX dimensioni
  A [mm] B C [mm]
liftBOX S 1700 1000 600
liftBOX M 2300 ÷ 4100 1250 1500
liftbox L 2070 ÷ 5670 2280 2780
Dispositivi di accoppiamento Zenit DAC V 32 50

DAC-V 32÷50

Dispositivi di accoppiamento Zenit DAC V 65 350

DAC-V 65÷350

Dispositivi di accoppiamento Zenit DAC H

DAC-H

Valvola di ritegno a palla Zenit VAP 32 50

VAP 32÷50

Valvola di ritegno a palla Zenit VAP 65 300

VAP 65÷300

Galleggiante Zenit MAC 3

MAC 3

Galleggiante Zenit LEVEL

LEVEL

Zenit domestic and civil electromechanical and electronic control panels

Elettronici standard

zenit quadri elettronici full service

Elettronici full service

zenit quadri elettromeccanici standard

Elettromeccanici standard

zenit quadri elettromeccanici full service

Elettromeccanici full service

Non hai trovato quello che cerchi? Contattaci
