Elettropompe sommergibili Serie steel

Pompe sommergibili in acciaio inox con alte prestazioni e dimensioni compatte per garantire un impiego ottimale in ambito domestico e in piccole installazioni civili. Sono disponibili due diverse tipologie di idraulica per offrire la massima flessibilità:

  • con girante multicanale aperta DRENO (DR steel) per impiego con acque chiare o leggermente cariche

  • con girante DRAGA (DG steel) per utilizzo con acque cariche e in presenza di corpi solidi grazie al passaggio libero fino a 40 mm

Il sistema di raffreddamento consente l’utilizzo della pompa anche quando è parzialmente immersa; in particolare la versione DR steel può essere trasformata, con una semplice operazione, in una pompa “Dry floor” in grado di aspirare fino a 5 mm.
Ogni modello è sottoposto ad un test in pressione per garantire il perfetto montaggio e funzionamento di guarnizioni, pressacavo e tenute meccaniche.

Grazie alla loro praticità e maneggevolezza, i modelli steel possono essere utilizzati come pompe di emergenza per svuotamento di locali allagati o in installazioni temporanee per travasi da pozzi e serbatoi.
La versione DR steel, inoltre, può essere impiegata come stazione di sollevamento all'interno del serbatoio nanoBOX per la raccolta e il rilancio di acque chiare di origine domestica.

Modelli

Elettropompa sommergibile Zenit DG steel

DG steel

DG [DRAGA]

  • Girante vortex in acciaio inox
  • Ampio passaggio libero

  • Liquidi fognari
  • Liquidi carichi con corpi solidi
  • Stazioni di sollevamento in installazioni civili e residenziali
girante elettropompe sommergibili Zenit Serie DG steel

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 ÷ 0.75 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼" - GAS 1½"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 40mm
  • Portata max
    402 l/min
  • Prevalenza max
    10.1 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    0.37 ÷ 0.75 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼" - GAS 1½"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 40mm
  • Portata max
    402 l/min
  • Prevalenza max
    10.1 m

Installazioni

Installazione DG steel libera
Installazione LIBERA
Installazione DG steel fissa
Installazione FISSA
Elettropompa sommergibile Zenit DR steel

DR steel

DR [DRENO]

  • Girante multicanale aperta in acciaio inox
  • Griglia di aspirazione in acciaio inox

  • Acque chiare o poco cariche
  • Svuotamento locali allagati
  • Irrigazione e travasi da serbatoi
girante elettropompe sommergibili Zenit Serie DR steel

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.25 ÷ 0.75 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼" - GAS 1½"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 12mm
  • Portata max
    378 l/min
  • Prevalenza max
    15.8 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    0.25 ÷ 0.75 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼" - GAS 1½"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 12mm
  • Portata max
    378 l/min
  • Prevalenza max
    15.8 m

Installazioni

Installazione DR steel libera
Installazione LIBERA
Installazione DR steel fissa
Installazione FISSA

Dettagli

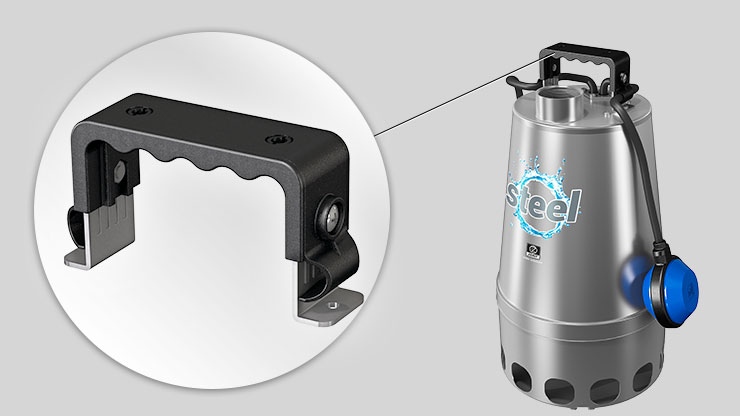

maniglia galleggiante regolabile elettropompe sommergibili Zenit Serie steel
Corpo in acciaio inox AISI 304 e rivestimento ergonomico ed isolante in tecnopolimero. Un sistema di regolazione della corsa del galleggiante permette di modificare i livelli di start-stop.

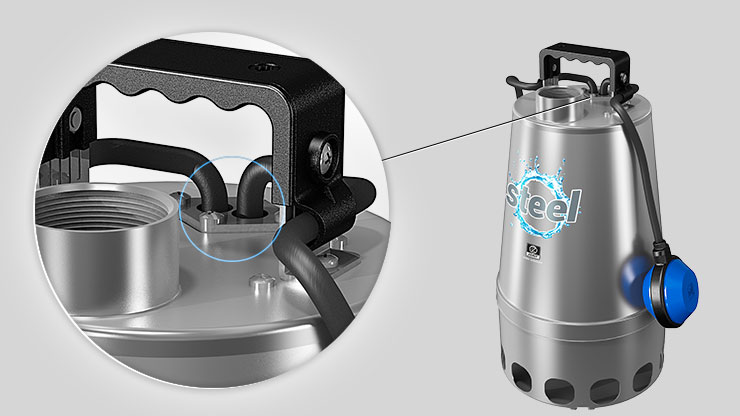

pressacavo elettropompe sommergibili Zenit Serie steel
Sistema pressacavo con doppia sicurezza per evitare possibili disconnessioni anche in caso di strappi accidentali.

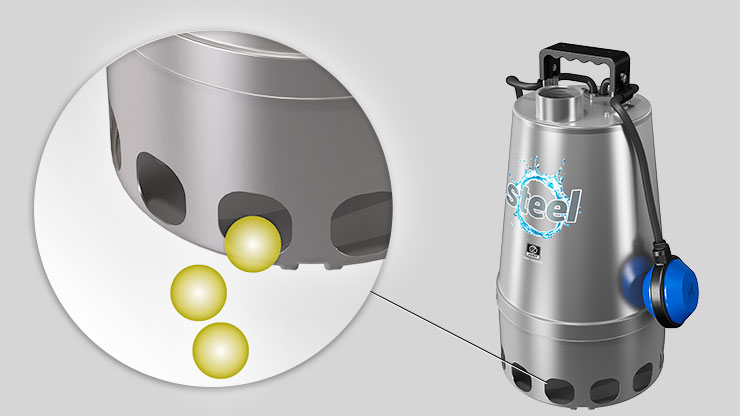

passaggio libero elettropompe sommergibili Zenit Serie steel
Passaggio libero fino a 40 mm. [DG steel]

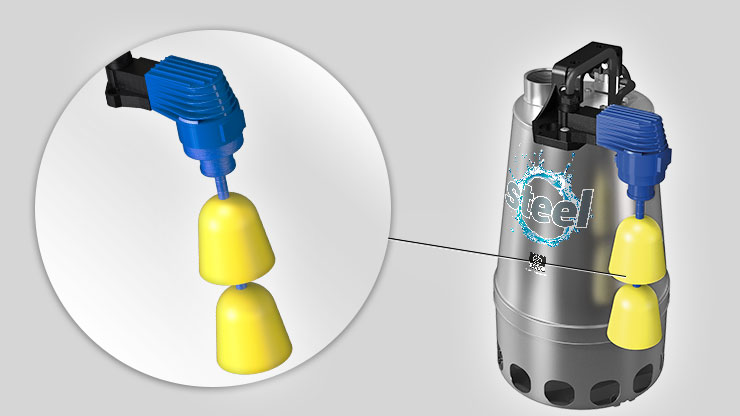

galleggiante verticale elettropompe sommergibili Zenit Serie steel
In caso di installazioni in pozzetti di piccole dimensioni è disponibile il regolatore di livello a scorrimento verticale. [Opional]

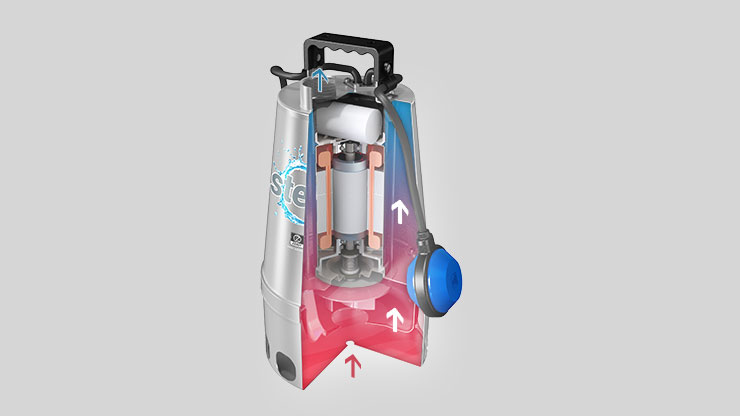

raffreddamento elettropompe sommergibili Zenit Serie steel
La camicia di raffreddamento garantisce la temperatura ottimale  del motore anche quando la pompa è parzialmente immersa.

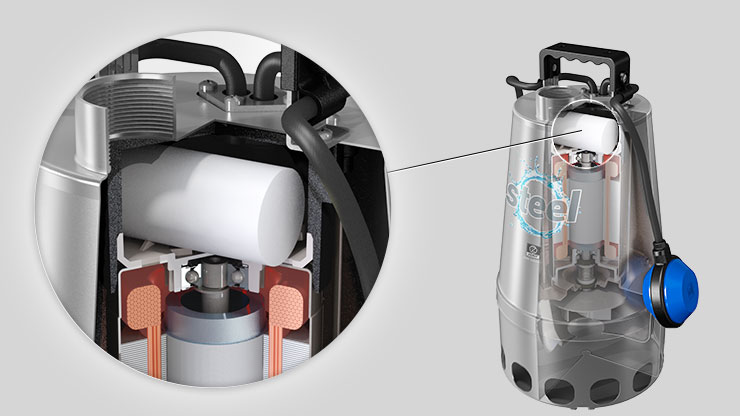

condensatore rele elettropompe sommergibili Zenit Serie steel
Modelli monofase con condensatore integrato. Modelli trifase con relé per il controllo dei cicli di start/stop tramite galleggiante.

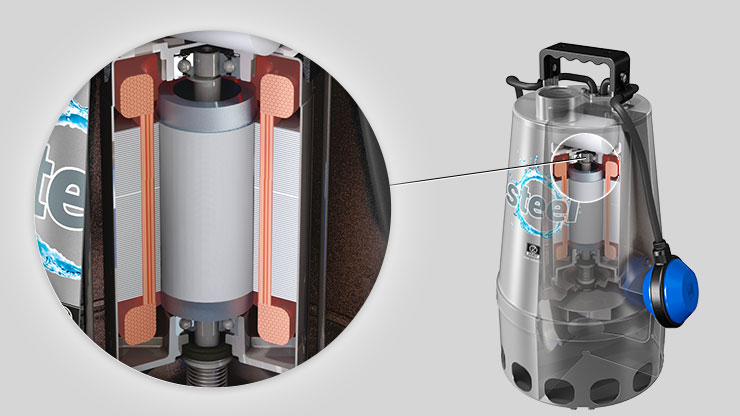

albero motore elettropompe sommergibili Zenit Serie steel
Albero motore integrale in acciaio inox AISI 431 che garantisce un’elevata resistenza e permette l’utilizzo con acqua salmastra o in presenza di cloro.

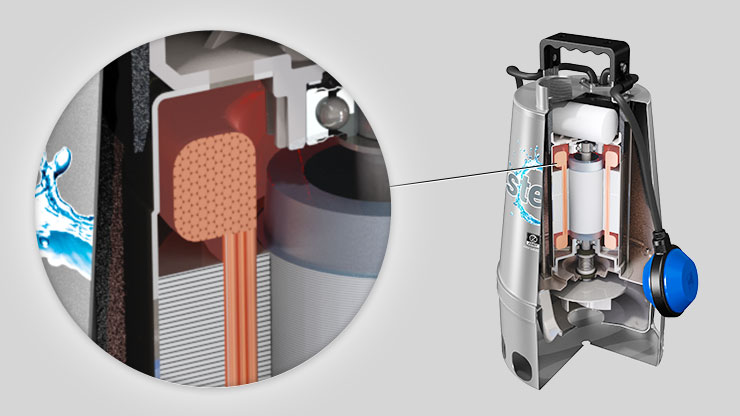

protezione termica elettropompe sommergibili Zenit Serie steel
Motore a secco con protezione termica.

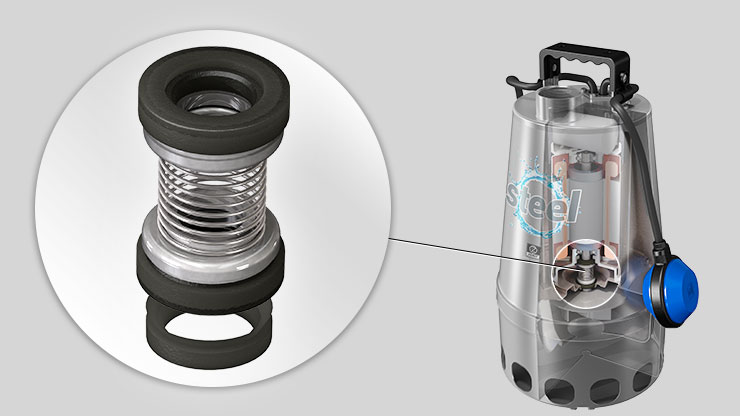

tenute meccaniche vring elettropompe sommergibili Zenit Serie steel
Doppia tenuta meccanica in carburo di silicio in camera olio con lubrificazione ad olio alimentare. Il V-Ring a contatto diretto con il liquido protegge le tenute meccaniche da corpi estranei preservandone il corretto funzionamento.

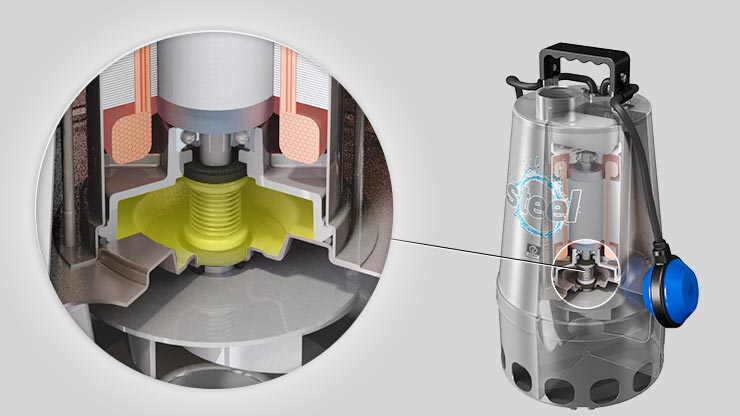

camera olio elettropompe sommergibili Zenit Serie steel
Ampia camera olio che garantisce lunga durata delle tenute meccaniche.

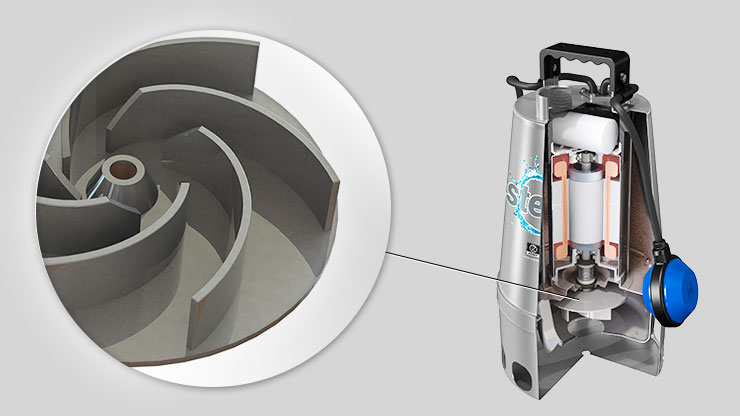

girante elettropompe sommergibili Zenit Serie steel

In acciaio inox AISI 304.

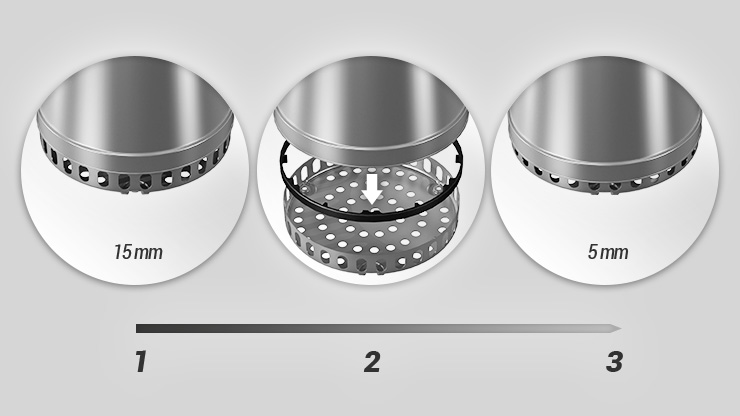

griglia elettropompe sommergibili Zenit Serie steel
Con una semplice operazione è possibilie trasformare la DR steel da una classica pompa ad immersione in una “Dry floor”. In questo modo il livello di aspirazione si abbassa fino a 5 mm dal suolo. [DR steel]

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

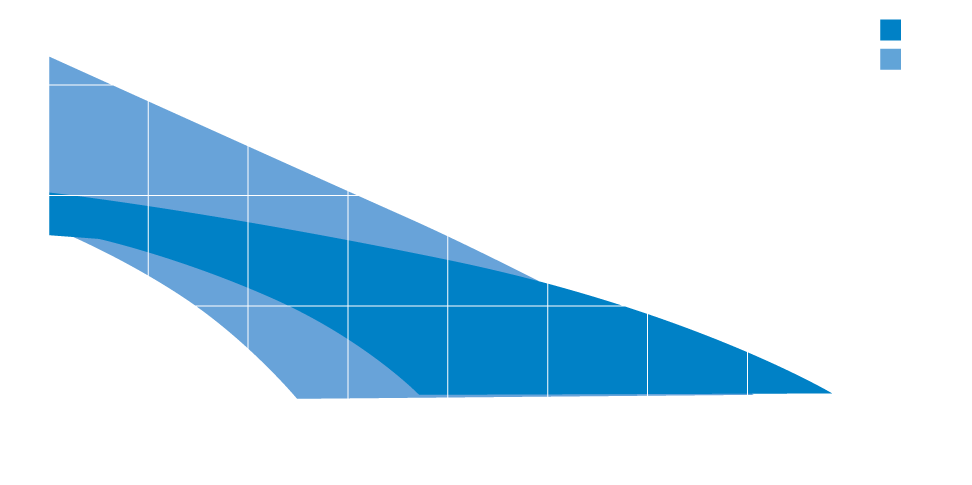

Campi di lavoro elettropompe sommergibili Zenit Serie steel
Temperatura max di impiego 40°C [90°C max 3 min]
pH liquido trattato 6÷14
Viscosità del liquido trattato 1 mm²/s
Profondità max di immersione 10 m
Densità del liquido trattato 1 Kg/dm³
Pressione acustica max <70 dB
Max avviamenti ora 30
Involucro motore Acciaio inox AISI-304
Girante Acciaio inox AISI 304
Viterie Acciaio inox - Classe A2-70
Guarnizioni standard Gomma - NBR
Albero Acciaio inox - AISI 431
Dispositivi di accoppiamento Zenit DAC E

DAC-E

Valvola di ritegno a palla Zenit VAP 32 50

VAP 32÷50

Galleggiante Zenit MAC 3

MAC 3

zenit quadri elettromeccanici standard

Elettromeccanici standard

Allarme autoalimentato Zenit

Allarmi
