Stazioni di sollevamento blueBOX

In virtù dei loro molteplici vantaggi, le stazioni di sollevamento costituiscono oggi una scelta obbligata per chi desidera una soluzione economica, sicura ed ecocompatibile.

Le stazioni di sollevamento in polietilene blueBOX costituiscono un’efficace soluzione per la raccolta e il rilancio delle acque di scarico o di drenaggio verso la fognatura, quando questa risulta eccessivamente distante o irraggiungibile per gravità.

Trovano impiego in impianti collocati al di sotto della rete fognaria oppure qualora, in seguito a riqualificazione edilizia, si intende cambiare la destinazione d'uso di ambienti che richiedono un allacciamento idraulico.

Le stazioni di sollevamento blueBOX possono essere installate a pavimento o interrate, in configurazione FISSA o con Dispositivo di accopiamento (DAC). La progettazione è ottimizzata per l’utilizzo con pompe Zenit serie bluePRO a girante vortex (DG) o con sistema di triturazione (GR).

Certificato
Grazie ad un'attenta progettazione e ad un accurato collaudo, blueBOX ha superato tutti i test previsti dall'iter europeo in materia di stazioni di sollevamento ed è certificato secondo la normativa 12050-1 e 12050-2 che stabilisce i requisiti dei sistemi di pompaggio allo scopo di definire il corretto smaltimento delle acque reflue con e senza materiale fecale.

Dispositivo di start/stop automatico

L'avviamento e l'arresto del motore possono avvenire sia grazie al galleggiante incorporato alla pompa, sia tramite un dispositivo opzionale in grado di rilevare il livello di liquido all'interno del serbatoio.

Sensore di livello 4÷20 mA

Consente il rilevamento costante del livello di liquido e l'impostazione delle soglie di start/stop della pompa principale e di quella secondaria (se installata).
Utilizza un sensore standard da 4-20 mA alloggiato all'interno del serbatoio che può essere estratto svitando una ghiera a tenuta ermetica.
Grazie all'ampio range di lettura, consente di utilizzare tutto il volume disponibile ottimizzando il funzionamento.

Modelli

blueBOX 60

STAZIONI di SOLLEVAMENTO

Capacità 60 litri

Impianti domestici
Complessi residenziali

Caratteristiche della gamma

Capacità [l]

60
Numero pompe

1
Temperatura max liquido

40°C [fino a 90°C per breve periodo]
Ingressi [Ø max]

13 x Ø63-110
Uscita

1 x Ø40-50
Peso [kg]

10

blueBOX 90

STAZIONI di SOLLEVAMENTO

Capacità 90 litri

Impianti domestici
Complessi residenziali

Caratteristiche della gamma

Capacità [l]

90
Numero pompe

1
Temperatura max liquido

40°C [fino a 90°C per breve periodo]
Ingressi [Ø max]

19 x Ø63-110
Uscita

1 x Ø40-50
Peso [kg]

12.7

blueBOX 150

STAZIONI di SOLLEVAMENTO

Capacità 150 litri

Impianti domestici
Complessi residenziali

Caratteristiche della gamma

Capacità [l]

150
Numero pompe

1
Temperatura max liquido

40°C [fino a 90°C per breve periodo]
Ingressi [Ø max]

19 x Ø63-110
Uscita

1 x Ø40-50
Peso [kg]

12.7 ÷ 26.8

blueBOX 250

STAZIONI di SOLLEVAMENTO

Capacità 250 litri

Pubblici esercizi
Impianti civili

Caratteristiche della gamma

Capacità [l]

250
Numero pompe

1
Temperatura max liquido

40°C [fino a 90°C per breve periodo]
Ingressi [Ø max]

33 x Ø63-110
Uscita

1 x Ø40-50
Peso [kg]

35 ÷ 64

blueBOX 500

STAZIONI di SOLLEVAMENTO

Capacità 500 litri

Pubblici esercizi
Impianti civili

Caratteristiche della gamma

Capacità [l]

500
Numero pompe

2
Temperatura max liquido

40°C [fino a 90°C per breve periodo]
Ingressi [Ø max]

43 x Ø63-110
Uscita

2 x Ø40-50
Peso [kg]

69 ÷ 125

Dettagli

01 stazioni di sollevamento blueBOX Zenit serbatoio in polietilene

Serbatoio in polietilene di elevato spessore, rinforzato da nervature laterali che conferiscono robustezza e affidabilità.
Maniglie di sollevamento e trasporto integrate nella struttura.

02 stazioni di sollevamento blueBOX Zenit connessioni

Predisposizione per connessione tubi di ingresso su ciascun lato con quote standard incise nello stampo per una precisa foratura della parete.
È possibile unire più serbatoi tramite condotto laterale per ottenere composizioni multiple e aumentare la capacità totale del sistema.

03 stazioni di sollevamento blueBOX Zenit passaparete

Raccordo passaparete per svuotamento di emergenza (di serie).
Possibilità di installare una saracinesca (optional).

04 stazioni di sollevamento blueBOX Zenit ancoraggio

Asole integrate nella struttura per ancoraggio a pavimento.
Il sistema prevede l'uso di normali tasselli a espansione, non sono richieste staffe specifiche.

05 stazioni di sollevamento blueBOX Zenit coperchio calpestabile

Robusto coperchio calpestabile (carico max ammesso 100 Kg) con guarnizione per garantire tenuta ermetica a liquidi e odori.

06 stazioni di sollevamento blueBOX Zenit allarme tracimazione

Galleggiante allarme massimo livello.
(opzionale per blueBOX 60, 90 e 150 standard)

07 stazioni di sollevamento blueBOX Zenit sistema di sfiato

Sistema di sfiato dell'aria con filtro a carboni attivi e possibilità di collegamento a tubazione esterna DN40.
La valvola di sicurezza con galleggiante assicura la chiusura ermetica del condotto in caso di innalzamento del livello ed impedisce possibili fuorisucite di liquido.

08 stazioni di sollevamento blueBOX Zenit accoppiamento veloce

Installazione diretta della pompa con sistema di aggancio rapido del tubo di mandata che permette di separare facilmente la pompa dall’impianto per eventuali manutenzioni senza disconnettere le tubazioni dalla stazione di sollevamento.

09 stazioni di sollevamento blueBOX Zenit dispositivo accoppiamento fondo

Installazione con dispositivo di accoppiamento da fondo (DAC) che consente la rapida estrazione della pompa anche con serbatoio pieno. Il dispositivo di accoppiamento è installato per mezzo di una piastra mobile e non richiede la foratura del serbatoio.

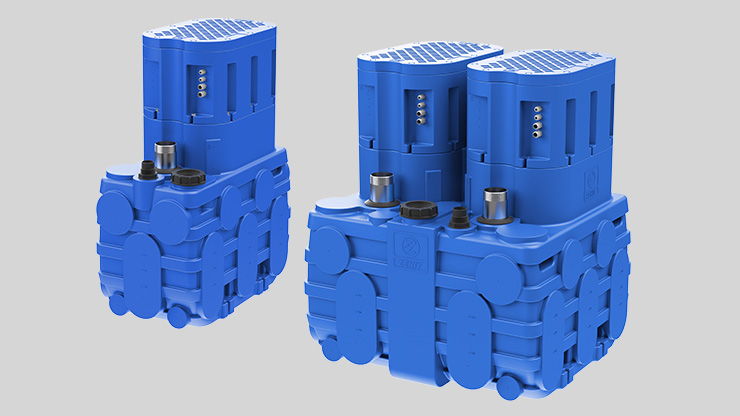

10 stazioni di sollevamento blueBOX Zenit estensione

Per i modelli 250 e 500 è disponibile un elemento di estensione che consente di alzare il livello del coperchio di circa 300 mm.

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

Gamma di serbatoi in polietilene ottenuti tramite stampaggio rotazionale

Costante ed elevato spessore delle pareti con nervature orizzontali di rinforzo

Fondo sagomato che evita la formazione di ristagni e facilita il posizionamento della pompa

Certificazione di conformità alle norme EN 12050-1, 12050-2

Volume nominale da 60 a 500 litri

Elemento di estensione per modelli da 250 e 500 litri

Diametro tubazione di mandata DN40/DN50

In dotazione

- raccordo di mandata in PVC/INOX dritto G 1½"-2"
- raccordo di mandata in PVC/INOX a gomito G 1½"
- sistema di aggancio rapido
- raccordo per scarico di emergenza
- *galleggiante allarme massimo livello
- *sensore di livello 4÷20 mA
- *quadro elettrico

*Opzionale per blueBOX 60, 90 e 150 standard.
Idonea per pompe con mandata verticale da 1½” e 2" o orizzontale da 1½”.

Installation of blueBOX with coupling device DAC

DAC
Idonea per pompe a mandata orizzontale.
È possibile installare una VAP da posizionare all'esterno, acquistandola separatamente.

- dispositivo di accoppiamento da fondo (DAC)
- tubo di raccordo in PVC/INOX G 2"
- raccordo per scarico di emergenza
- galleggiante allarme massimo livello
- sensore di livello 4÷20 mA
- quadro elettrico

DAC+VAP
Idonea per pompe a mandata orizzontale.

- dispositivo di accoppiamento da fondo (DAC)
- valvola di ritegno a palla (VAP)
- tubo di raccordo in PVC/INOX G 2"
- raccordo per scarico di emergenza
- galleggiante allarme massimo livello
- sensore di livello 4÷20 mA
- quadro elettrico
