Elettropompe sommergibili Serie blue

La Serie blue è destinata principalmente ad installazioni in ambito domestico e residenziale ed è caratterizzata da dimensioni compatte ed elevata affidabilità. Sono disponibili due differenti versioni idrauliche:

  • DRENO (DR blue) a girante multicanale aperta per acque chiare o leggermente cariche

  • DRAGA (DG blue) a girante vortex ed ampio passaggio libero per il pompaggio di acque cariche e l'utilizzo con le stazioni di sollevamento blueBOX

L'attenta progettazione e l'impiego di materiali di alta qualità consentono un'agevole manutenzione e rendono la sostituzione delle parti soggette ad usura semplice e meno frequente rispetto ad altri modelli di fascia equivalente.
Ogni modello è sottoposto ad un test in pressione per garantire il perfetto montaggio e funzionamento di guarnizioni, pressacavo e tenute meccaniche.

Le pompe Serie blue sono robuste e affidabili, indicate per installazioni fisse ma, allo stesso tempo, grazie alla loro praticità e maneggevolezza, sono idonee come soluzione di emergenza per svuotamento di locali allagati o in installazioni temporanee per travasi da pozzi e serbatoi.

Modelli disponibili anche in versione certificata IECEx: Ex ec h IIC T3 Gc / Ex ec nC h IIC T3 Gc

Modelli

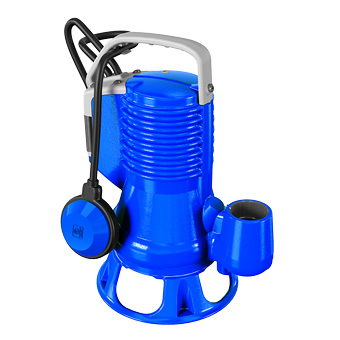

Elettropompa sommergibile Zenit DG blue

DG blue

DG [DRAGA]

  • Girante vortex in tecnopolimero
  • Passaggio libero integrale

  • Liquidi fognari
  • Liquidi carichi con corpi solidi
  • Stazioni di sollevamento in installazioni civili e residenziali
girante elettropompe sommergibili Zenit Serie DG blue

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1
  • Frequenza
    50 Hz
  • Potenza
    0.3 ÷ 0.74 kW
  • Poli
    2
  • Mandata verticale
    GAS 1½"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 40mm
  • Portata max
    468 l/min
  • Prevalenza max
    12 m
  • Alimentazione
    220/240 V ~1
  • Frequenza
    60 Hz
  • Potenza
    0.3 ÷ 0.74 kW
  • Poli
    2
  • Mandata verticale
    GAS 1½"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 40mm
  • Portata max
    468 l/min
  • Prevalenza max
    12 m

Installazioni

Installazione DG blue libera
Installazione LIBERA
Installazione DG blue fissa
Installazione FISSA
Installazione DG blue con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
Installazione DG blue con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO DI ACCOPPIAMENTO DA FONDO
› DAC-V
Installazione DG blue con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

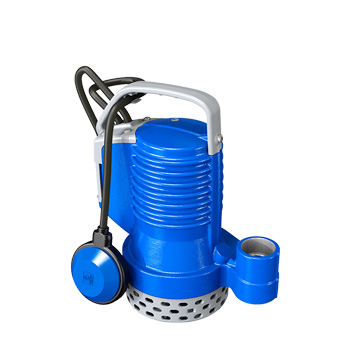

Elettropompa sommergibile Zenit DR blue

DR blue

DR [DRENO]

  • Girante multicanale aperta in tecnopolimero
  • Griglia di aspirazione in tecnopolimero

  • Acque chiare o poco cariche
  • Acque grigliate, di infiltrazione ed evacuazione sotterranea
  • Irrigazione e prelievo da pozzi e bacini
girante elettropompe sommergibili Zenit Serie DR blue

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1
  • Frequenza
    50 Hz
  • Potenza
    0.3 ÷ 0.74 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 15 mm
  • Portata max
    324 l/min
  • Prevalenza max
    14.5 m
  • Alimentazione
    220/240 V ~1
  • Frequenza
    60 Hz
  • Potenza
    0.3 ÷ 0.74 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼"
  • Mandata orizzontale
    -
  • Passaggio libero
    max 15 mm
  • Portata max
    324 l/min
  • Prevalenza max
    14.5 m

Installazioni

Installazione DR blue libera
Installazione LIBERA
Installazione DR blue fissa
Installazione FISSA
Installazione DR blue con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
Installazione DR blue con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO DI ACCOPPIAMENTO DA FONDO
› DAC-V
Installazione DR blue con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

Dettagli

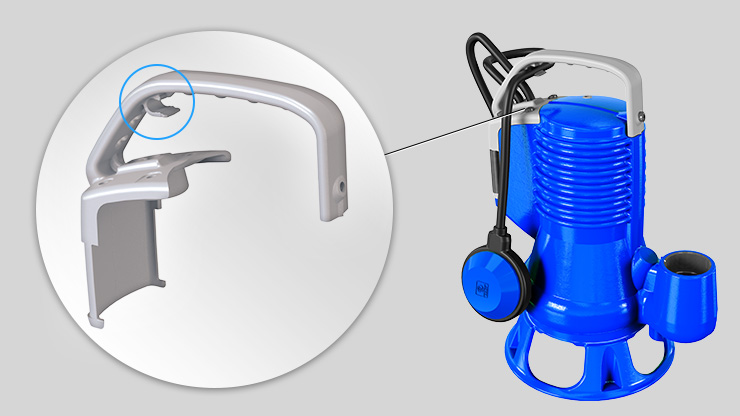

maniglia elettropompe sommergibili Zenit Serie blue
Maniglia ergonomica disegnata per un'impugnatura ottimale. Forma progettata per l’alloggiamento di un grillo di sollevamento che permette all’elettropompa di rimanere stabile durante la sua movimentazione.
Sistema di regolazione della corsa del galleggiante per modificare i livelli di start-stop.

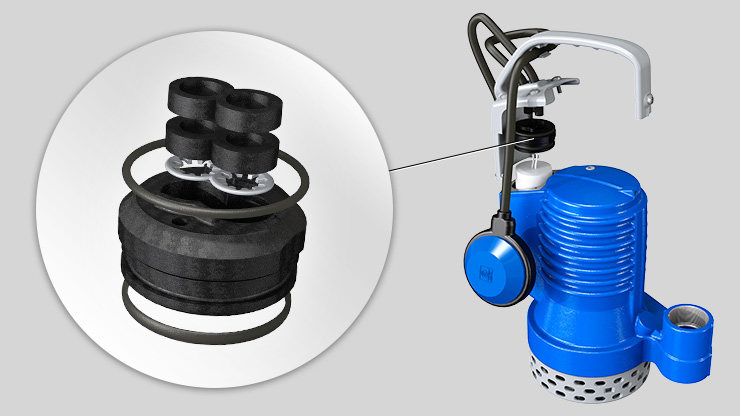

pressacavo elettropompe sommergibili Zenit Serie blue
Innovativo pressacavo con sistema antistrappo e doppio O-ring per garantire la massima tenuta. Estrazione facilitata per favorire la manutenzione.

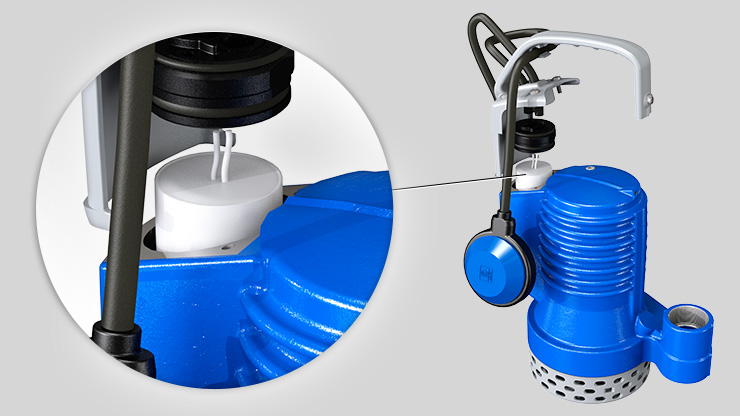

condensatore elettropompe sommergibili Zenit Serie blue
Modelli monofase con condensatore integrato.

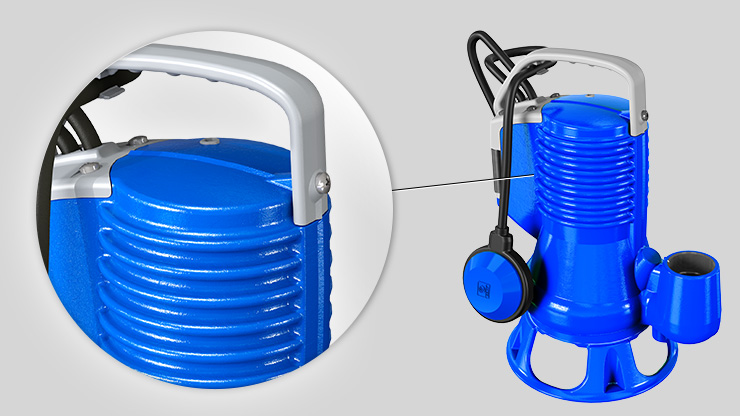

carcassa elettropompe sommergibili Zenit Serie blue
La costruzione in ghisa EN-GJL-250 garantisce solidità e durabilità anche nel caso di interventi di manutenzione che prevedono l’estrazione e l’inserimento del motore.

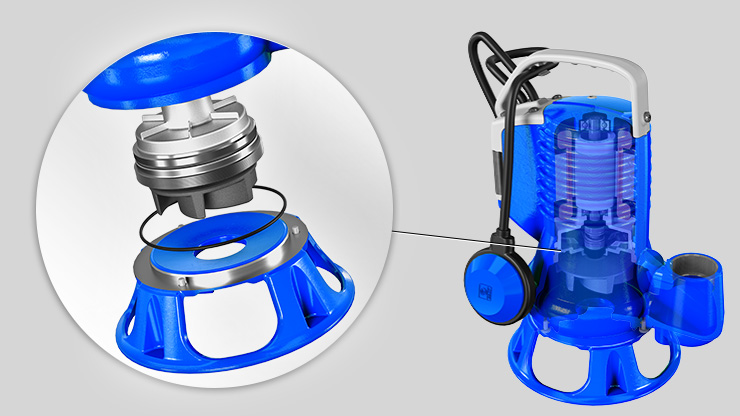

facile manutenzione elettropompe sommergibili Zenit Serie blue

In fase di progettazione è stata dedicata particolare attenzione alla scelta di componenti e materiali che sono non solo di elevata qualità ma anche tali da facilitare gli interventi di ordinaria manutenzione e permettere eventuali riparazioni con utensili commerciali.
La manutenzione della Serie blue risulta di conseguenza più rapida e conveniente rispetto ai modelli della concorrenza.

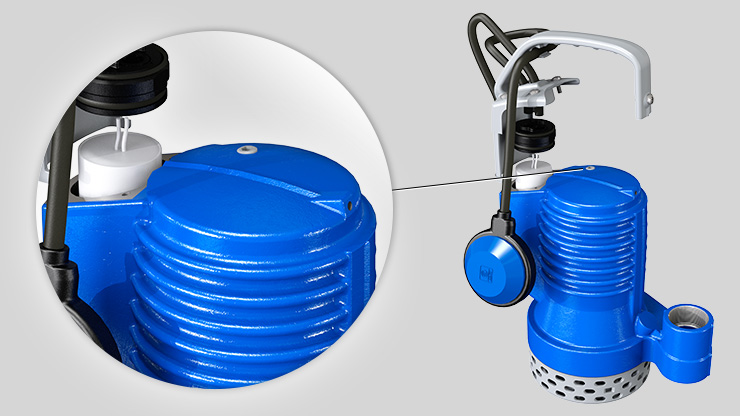

test di pressione elettropompe sommergibili Zenit Serie blue
Grano di chiusura del vano motore per test in pressione al quale è sottoposto ogni modello.

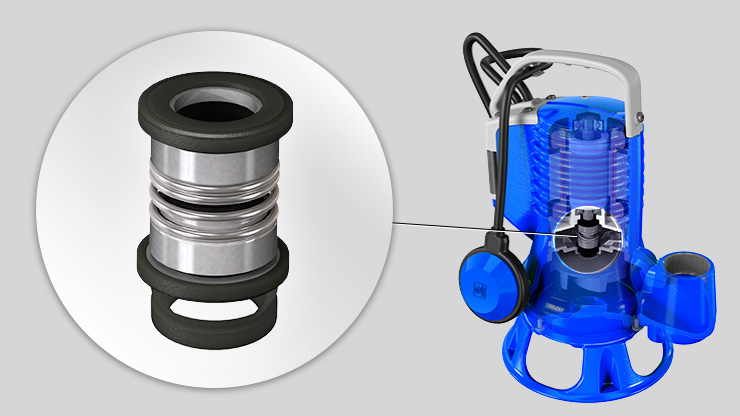

tenute vring elettropompe sommergibili Zenit Serie blue

Una tenuta meccanica in carburo di silicio (SiC) e una tenuta meccanica in grafite allumina (AL), entrambe installate in camera olio. Il V-Ring a contatto diretto con il liquido protegge le tenute meccaniche da corpi estranei preservandone il corretto funzionamento.

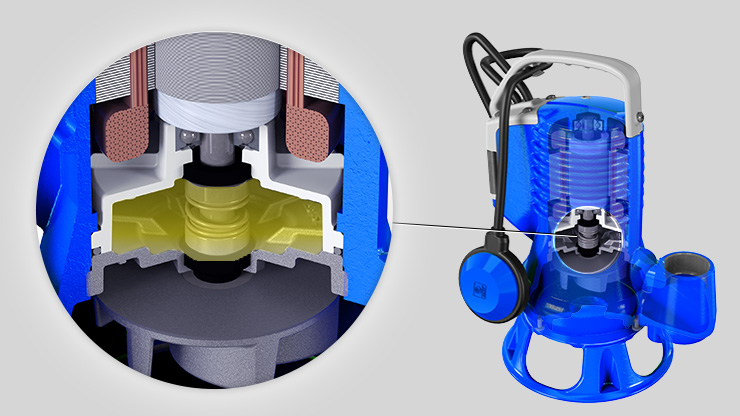

camera olio elettropompe sommergibili Zenit Serie blue

Garantisce una maggiore durata delle tenute meccaniche. Facilmente accessibile per semplificare gli interventi di manutenzione.

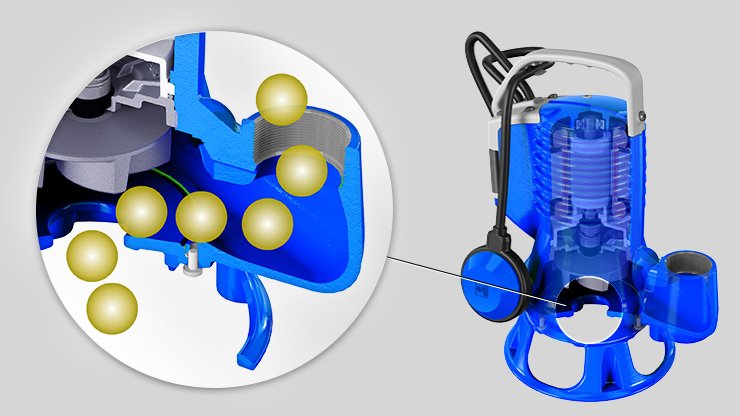

passaggio libero elettropompe sommergibili Zenit Serie blue

Passaggio libero integrale che consente l’espulsione di corpi solidi fino a 40 mm ed evita il bloccaggio della girante. [DG blue]

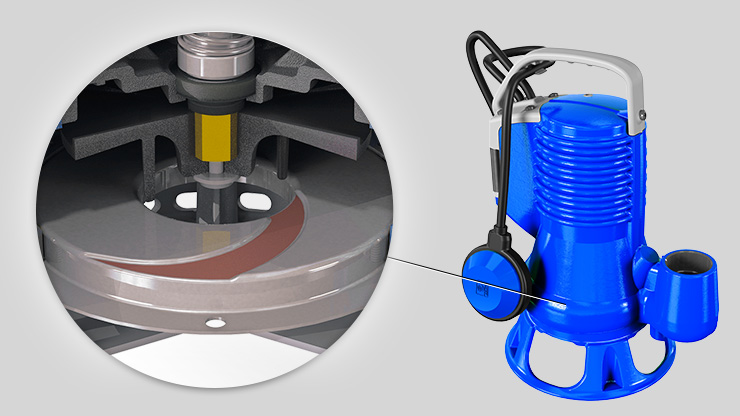

anti clogging elettropompe sommergibili Zenit Serie blue

Piatto di rasamento in acciaio inox. Garantisce l'espulsione di piccoli corpi solidi in sospensione ed impedisce il bloccaggio della girante. [DR blue]

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

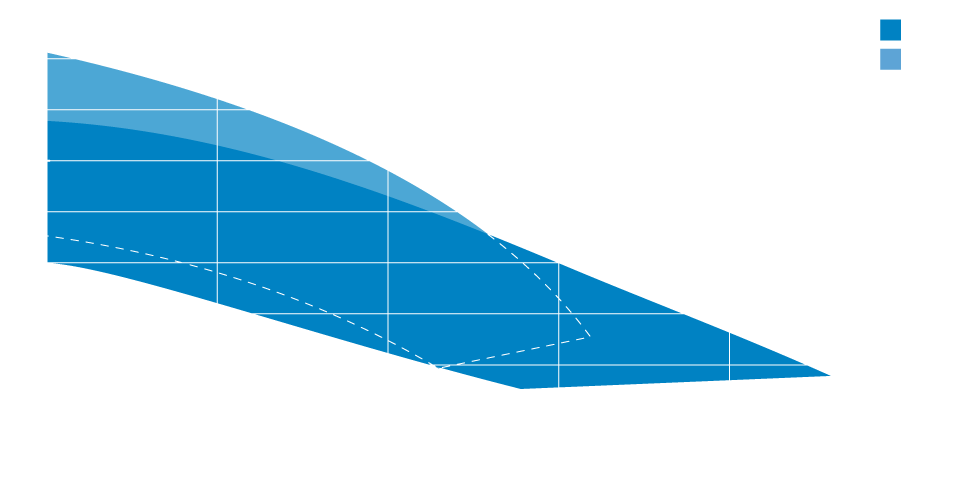

Campi di lavoro elettropompe sommergibili Zenit Serie blue
Temperatura max di impiego 40°C [90°C max 3 min]
pH liquido trattato 6÷14
Viscosità del liquido trattato 1 mm²/s
Profondità max di immersione 20 m
Densità del liquido trattato 1 Kg/dm³
Pressione acustica max <70 dB
Max avviamenti ora 30
Involucro motore Ghisa EN-GJL-250
Girante Tecnopolimero
Viterie Acciaio inox - Classe A2-70
Guarnizioni standard Gomma - NBR
Albero Acciaio inox - AISI 431
Verniciatura Epossidica bicomponente a base di acqua (spessore medio 80 μm)
Dispositivi di accoppiamento Zenit DAC E

DAC-E

Dispositivi di accoppiamento Zenit DAC V 32 50

DAC-V 32÷50

Valvola di ritegno a palla Zenit VAP 32 50

VAP 32÷50

Catena Zenit KAT

KAT

Galleggiante Zenit MAC 3

MAC 3

zenit quadri elettromeccanici standard

Elettromeccanici standard

Allarme autoalimentato Zenit

Allarmi
