Aeratori sommersi Jetoxy

Gli aeratori sommersi a principio “Venturi” permettono un’efficace azione combinata di miscelazione ed aerazione e sono particolarmente adatti per vasche di omogeneizzazione e stoccaggio di prima pioggia.

aeratori sommersi OXY sono utilizzati in ambito civile e industriale in impianti di depurazione e trattamento fanghi o quando è necessario combinare un'azione di ossigenazione e movimentazione delle acque. Per l'installazione non è necessario lo svuotamento della vasca.
Sono realizzati con elettropompe sommergibili con potenze fino a 30 kW e idrauliche a canali ad ampio passaggio libero abbinate ad eiettori della serie “OXY”.

Gli aeratori sommersi OXY 80 e 150 presentano un diaframma in materiale poliuretanico (Vulkollan) che grazie ad un sistema brevettato è facilmente intercambiabile senza disassemblare la pompa dall’eiettore.

Gli aeratori sommersi OXY 80 presentano una flangiatura idonea ad essere accoppiata con elettropompe con bocca di mandata DN80 e DN100.

Modelli

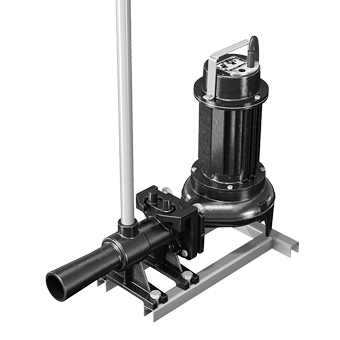

Aeratori sommersi Zenit Jetoxy 50

Jetoxy 50

AERATORI SOMMERSI

Gli aeratori sommersi JETOXY 50 sono costituiti da un eiettore tipo venturi a cui è accoppiata una elettropompa sommergibile di potenza compresa tra 0.37 a 1.5 kW con girante multicanale aperta o vortex. In base alle proprie esigenze è possibile selezionare i modelli di JETOXY direttamente dalla curva prestazionale, ottimizzando i consumi.


  • Allevamenti ittici
  • Piccole vasche di depurazione
  • Pozzetti di accumulo

Caratteristiche

  • Idoneo all’utilizzo con pompe DRO e DGO
  • Possibilità di accoppiamento fisso sulla pompa o possibilità di fissaggio sulla base della vasca, utilizzando l’accoppiamento automatico (tipo DAC).

Composizione

  • Corpo OXY (cono + diaframma integrato)
  • Flangia a scorrimento con guarnizione e viti in acciaio inox
  • Guida tubi

Materiali

  • Corpo
    GJL-250
  • Cono diffusore
    GJL-250
  • Viterie
    Acciaio inox
  • Verniciatura
    Epossivinilica

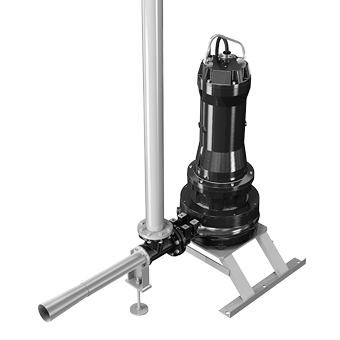

Aeratori sommersi Zenit Jetoxy 80 300

Jetoxy 80÷300

AERATORI SOMMERSI

Gli aeratori sommersi JETOXY 80 ÷300 sono costituiti da un eiettore tipo venturi con diaframma intercambiabile a cui è accoppiata una elettropompa sommergibile di potenza compresa tra 2.2 e 30 kW. Le tipologie di girante possono essere multicanale aperta, monocanale aperta, mono e bi canale chiusa in base al tipo di liquido che deve essere trattato.


  • Vasche di accumulo, omogeneizzazione, equalizzazione
  • Vasche di prima pioggia
  • Vasche di ossidazione

Caratteristiche

  • Diaframma intercambiabile per la regolazione della portata a sostituzione facilitata in caso di usura (brev.)

Composizione

  • Corpo OXY
  • Diaframma intercambiabile
  • Cono diffusore in acciaio inox;
  • Viteria in acciaio inox
  • Tubo di aspirazione aria con filtro a camino e gancio di sollevamento in acciaio zincato
  • Tirante di collegamento tra elettropompa e tubo di aspirazione
  • Basamento in acciaio zincato/ghisa sferoidale

Materiali

  • Corpo
    Ghisa GJL-250
  • Cono diffusore
    Acciaio inox - AISI 304
  • Diaframma
    Vulkollan
  • Viterie
    Acciaio inox
  • Verniciatura
    Epossilvinilica ecologica

Dettagli

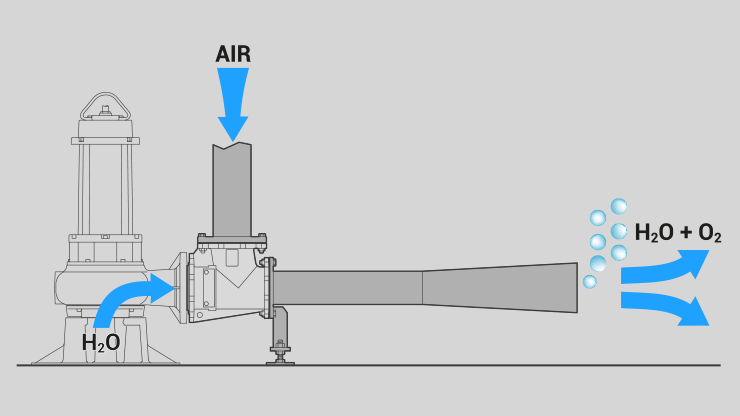

Funzionamento aeratori sommersi Zenit Jetoxy

Nei dispositivi Jetoxy il liquido convogliato viene miscelato all’aria per effetto “Venturi”, creando una miscela contenente bolle medio-fini che aumentano la superficie di contatto e favoriscono uno scambio di ossigeno ad elevato rendimento.

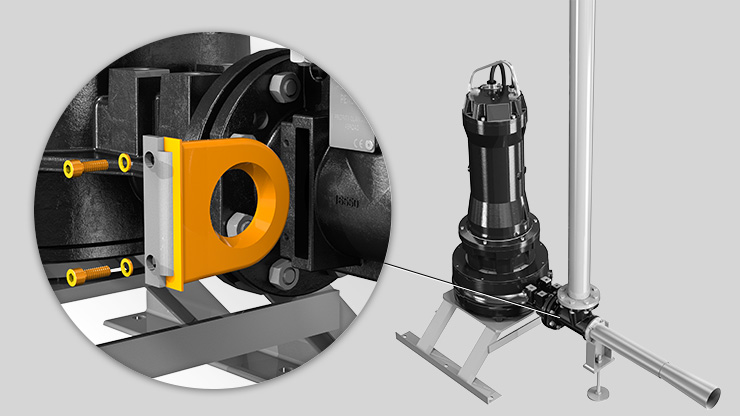

diaframma intercambiabile aeratori sommersi Zenit Jetoxy

La gamma degli OXY 80-150 prevede un diaframma in materiale poliuretanico (Vulkollan) che grazie a un sistema brevettato è facilmente intercambiabile senza disassemblare la pompa dall'eiettore.

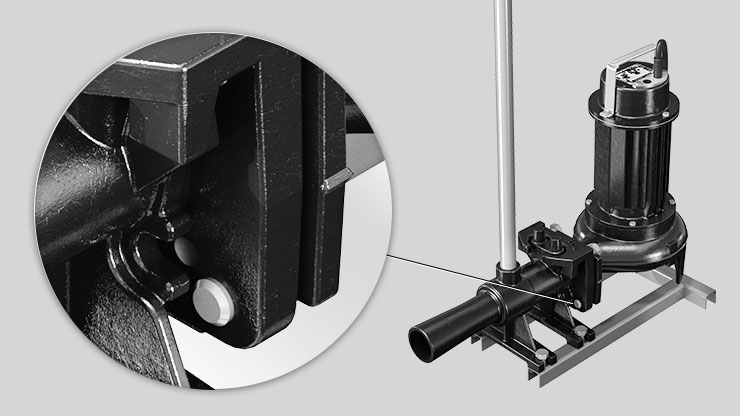

Installazione mobile aeratori sommersi Zenit Jetoxy

Un particolare dettaglio tecnico realizzato sul corpo Jetoxy 50 consente il fissaggio meccanico (tramite viti) tra l’eiettore e la flangia a scorrimento accoppiata all’elettropompa, rendendo il sistema solidale e pertanto idoneo anche ad un’installazione mobile.
