Quadri

I quadri elettronici, elettromeccanici e gli allarmi Zenit sono idonei per la gestione di qualsiasi elettropompa sommergibile monofase e trifase ad avviamento diretto o star/delta.

Cablaggi eseguiti con cura

Tutti i cablaggi interni sono realizzati in modo estremamente chiaro e razionale. I cavi di collegamento sono identificati da etichette numerate per permettere un semplice riferimento allo schema e facilitare qualsiasi intervento da parte del personale tecnico. Inoltre, l’attenzione per l’asseblaggio si traduce in un prodotto qualitativamente migliore, in cui è minore il rischio di guasti e malfunzionamenti.

Qualità

I quadri vengono realizzati con la migliore componentistica presente sul mercato per garantire una elevata affidabilità e un sicuro reperimento dei ricambi. Sono sottoposti a severi controlli funzionali e qualitativi prima della consegna.

Vantaggi

I quadri elettromeccanici ed elettronici Zenit sono ottimizzati per l’impiego con pompe sommergibili e la ricca dotazione di accessori li rende versatili e affidabili. Avere un solo interlocutore per la fornitura delle macchine e dei sistemi di controllo si traduce in sicuri vantaggi in termini economici e per quanto riguarda i tempi di intervento.

Rispetto delle normative

Ogni quadro è realizzato nel rispetto delle normative vigenti in materia di costruzioni elettriche. Per tutti i quadri è fornita una completa documentazione, gli schemi elettrici e dichiarazione di conformità CE.

Modelli

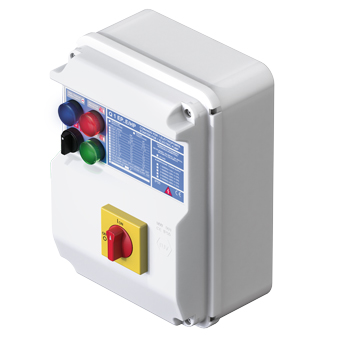

Zenit domestic and civil electromechanical and electronic control panels

Elettronici standard

Quadri elettronici idonei per la gestione di 1, 2 o 3 pompe monofase con potenza da 0.37 a 2.2 kW oppure 1, 2 o 3 pompe trifase con potenza da 0.55 a 15 kW.
L’ampia versatilità di funzionamento consente di ridurre gli stock a magazzino, utilizzando un unico quadro per diverse potenze.
Progettati per l’impiego con interruttori a galleggiante o sonde di livello, prevedono la possibilità di impostare l’alternanza delle pompe e l’uscita per l’allarme di minimo o massimo livello.

  • Temperatura ambiente -5/40°C
  • Umidità relativa 50% a 40°C (non condensata)
  • Grado di protezione IP55
  • Sezionatore generale con bloccaporta
  • Trasformatore per circuiti ausiliari
  • Predisposizione per i condensatori di marcia (versioni monofase)
  • Fusibili di protezione motore e di protezione ausiliari
  • Protezione amperometrica regolabile e ripristinabile per sovraccarico motore
  • Spie led di “Presenza tensione”, “Motore in marcia” e “Intervento termico”
  • Uscita allarme per minimo o massimo livello
  • Relè alternanza (per più pompe)
zenit quadri elettronici full service

Elettronici full service

In aggiunta ai quadri elettronici standard, ZENIT fornisce un moderno strumento di gestione e controllo del proprio sistema di pompaggio che, grazie a un menu multilingua, consente di selezionare la logica di utilizzo più adatta alle proprie esigenze ottimizzando costi di esercizio e manutenzione. Tramite apposita APP (optional) è possibile avere la completa gestione degli impianti sempre a portata di mano, ricevendo la segnalazione di qualsiasi tipo di allarme e modificando il tipo di funzionamento da remoto con il proprio smartphone o tablet.

Caratteristiche tecniche

  • Display con visualizzazione dati funzionamento e impostazione logiche
  • N°4 programmi di comando
  • Auto-apprendimento dati motori
con l’APP è inoltre possibile
  • Gestire l’impianto con uno smart-phone o con un tablet
  • Accendere/spegnere le pompe da remoto
  • Ricevere qualsiasi tipo di allarme ed anomalie
  • Modificare logiche di funzionamento
  • Modificare le soglie di intervento delle protezioni
  • Gestire in contemporanea molteplici impianti
zenit quadri elettromeccanici standard

Elettromeccanici standard

Quadri elettromeccanici idonei per la gestione di 1, 2 o 3 pompe monofase, trifase con avviamento diretto o trifase con avviamento stella-triangolo, realizzati con la migliore componentistica presente sul mercato per garantire una elevata affidabilità e un sicuro reperimento dei ricambi. La ricca dotazione di accessori li rende versatili, con elevate possibilità di personalizzazione a seconda delle esigenze specifiche dell’impianto.

Caratteristiche tecniche

  • Temperatura ambiente -5/40°C
  • Umidità relativa 50% a 40°C (non condensata)
  • Grado di protezione IP55 • Sezionatore generale con bloccaporta
  • Selettore per funzionamento del motore in AUTO-SPENTO-MANUALE
  • Trasformatore per circuiti ausiliari
  • Fusibili di protezione motore e di protezione ausiliari
  • Relè termici protezione sovraccarico motore con scala regolabile ripristinabile internamente
  • Spie led di “Presenza tensione”, “Motore in marcia” e “Intervento termico”
  • Personalizzabile
zenit quadri elettromeccanici full service

Elettromeccanici full service

Per impieghi professionali ZENIT, in aggiunta ai quadri elettromeccanici standard, suggerisce l’utilizzo di quadri elettromeccanici speciali, che includono l’avviamento e lo spegnimento graduale delle macchine mediante soft-start integrato o il funzionamento del motore a velocità variabile mediante convertitore di frequenza integrato (inverter), che consente la regolazione del punto di lavoro delle pompe, ottimizzando le prestazioni energetiche dell’impianto a seconda delle reali necessità.

Caratteristiche tecniche

  • Avviamento graduale
  • Controllo di coppia
  • Ridotto stress meccanico delle parti in movimento dei motori
  • Bassi colpi di ariete
  • Display multifunzione (opzione) per taratura, visualizzazione parametri e protezioni
  • Funzionamento motore con velocità variabile (versioni con inverter)
Allarme autoalimentato Zenit

QUADRI ALLARME

I dispositivi di allarme autoalimentati Zenit consentono la segnalazione acustica o acustico/visiva in caso di anomalie dell’impianto, quali ad esempio mancanza di tensione di rete, permettendo un tempestivo intervento.


La batteria tampone interna garantisce una lunga autonomia di esercizio.



Caratteristiche tecniche

  • Alimentazione 1~ 50/60Hz 230V +/- 10%;
  • Ingresso in bassissima tensione per comando allarme da contatti puliti N.A e N.C.;
  • Led spia verde “Presenza Tensione”;
  • Led spia rossa “allarme livello”;
  • Led spia rossa “esclusione allarme sonoro”;
  • Sirena allarme 90 dB a 1 mt.;
  • Lampeggiatore elettronico rosso (solo modello SLA1);
  • Pulsanti di esclusione/inclusione allarme sonoro;
  • Pulsante di ripristino allarme;
  • Carica batteria e batteria tampone per alimentazione 24h;
  • Selettore interno “allarme continuo/autoripristinabile”;
  • Selettore interno inserimento temporizzazione sirena;
  • Regolatore temporizzazine allarme sonoro 0-180”;
  • Involucro in ABS;
  • Uscita con pressacavi antistrappo;
  • Grado di protezione IP55.
