Tauchbelüfter Jetoxy

Die Tauchbelüfter nach dem Venturi-Prinzip gestatten eine wirksame Mischung und Belüftung. Sie sind besonders geeignet für Homogenisierungsbecken und Schmutzfangzellen.

Die Tauchbelüfter OXY kommen in kommunalen und industriellen Kläranlagen für die Schlammreinigung und -aufbereitung zum Einsatz, wenn eine kombinierte Wirkung von Sauerstoffanreicherung und Umwälzung erforderlich ist. Das Becken muss für die Installation nicht geleert werden.
Sie bestehen aus elektrischen Tauchpumpen mit einer Leistung bis zu 30 kW und einem Kanallaufrad mit großem Kugeldurchgang, die mit Ejektoren der Serie "OXY" kombiniert sind.

Die Tauchbelüfter OXY 80-150 weisen einen Kanalring aus Polyurethan (Vulkollan) auf, der dank eines besonderen Systems problemlos austauschbar ist, ohne dass die Pumpe vom Ejektor gelöst werden muss.

Der Tauchbelüfter OXY 80 weist eine Flanschverbindung auf, die an Elektromotorpumpen mit einem Druckstutzen der Größe DN80 und DN100 angeschlossen werden kann.

Modelle

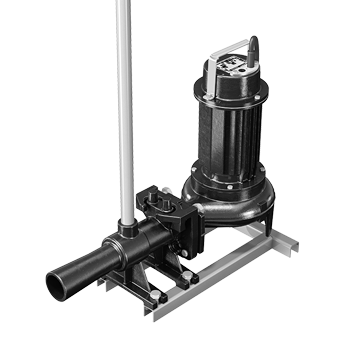

Zenit Jetoxy 50 submerged aerators

Jetoxy 50

TAUCHBELÜFTER

Der Tauchbelüfter JETOXY 50 besteht aus einem nach dem Venturi-Prinzip arbeitenden Ejektor, der mit einer Tauchmotorpumpe mit einer Leistung von 0,37 bis 1,5 kW und einem offenen Mehrkanal-Laufrad oder einem Freistrom-Laufrad gekoppelt ist. Die JETOXY Modelle können bedarfsgerecht direkt anhand der Leistungskennlinie ausgewählt werden, um den Energieverbrauch zu optimieren.


  • Fischzucht
  • Kleine Klärbecken
  • Sammelschächte

Merkmale

  • Geeignet für den Betrieb mit Pumpen DRO und DGO
  • Möglichkeit der festen Verbindung mit der Pumpe oder der Befestigung am Beckenboden mit einer automatischen Kupplungsvorrichtung (Typ DAC).

Aufbau

  • Körper OXY (Kegel + integrierter Kanalring)
  • Schiebeflansch mit Dichtung und Schrauben aus Edelstahl
  • Rohrführung

Werkstoffe

  • Körper
    GJL-250
  • Diffusorkegel
    GJL-250
  • Kleinteile
    Edelstahl
  • Lackierung
    Epoxy-Vinyl-Lack
Zenit Jetoxy 80 300 submerged aerators

Jetoxy 80÷300

TAUCHBELÜFTER

Die Tauchbelüfter JETOXY 80 ÷300 bestehen aus einem nach dem Venturi-Prinzip arbeitenden Ejektor mit austauschbarem Kanalring, der mit einer Tauchmotorpumpe Serie UNIQA oder Grey mit einer Leistung von 3,0 bis 30 kW verbunden ist.
In Abhängigkeit vom jeweiligen Medium können offene Einkanal- oder Mehrkanallaufräder sowie geschlossene Ein- und Zweikanallaufräder verwendet werden.


  • Sammelbecken, Homogenisierungsbecken und Ausgleichsbecken
  • Schmutzfangzelle
  • Oxidationsbecken

Merkmale

  • Vereinfachte Auswechslung des Kanalrings für die Durchsatzregelung.

Aufbau

  • Körper OXY
  • Austauschbarer Kanalring
  • Diffusorkegel aus Edelstahl;
  • Kleinteile aus Edelstahl
  • Luftansaugrohr mit Kaminfilter und Fanghaken aus verzinktem Stahl
  • Verbindungsstrebe zwischen Elektromotorpumpe und Ansaugrohr
  • Sockel aus verzinktem Stahl/Sphäroguss

Werkstoffe

  • Körper
    Gusseisen GJL-250
  • Diffusorkegel
    Edelstahl AISI 304
  • Kanalring
    Vulkollan
  • Kleinteile
    Edelstahl
  • Lackierung
    Umweltfreundlicher Epoxy-Vinyl-Lack

Details

Zenit Jetoxy submerged aerator operating principle

Die Ejektoren der Serie Jetoxy vermischen das Fördermedium infolge des Venturi-Effekts mit Luft, wodurch ein Gemisch mit mittleren bis feinen Luftblasen entsteht. Die so geschaffene vergrößerte Austauschfläche begünstigt einen hohen Sauerstoffeintragswert.

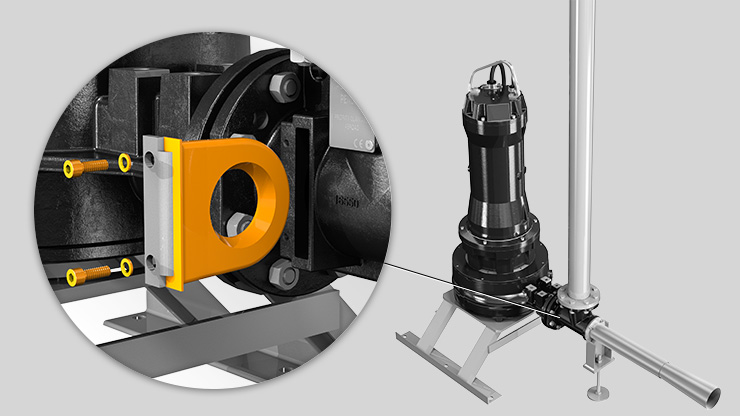

Zenit Jetoxy submerged aerator interchangeable diaphragm

Die Serie OXY 80-150 weist einen Kanalring aus Polyurethan (Vulkollan) auf, der dank eines patentierten Systems problemlos austauschbar ist, ohne dass die Pumpe vom Ejektor gelöst werden muss.

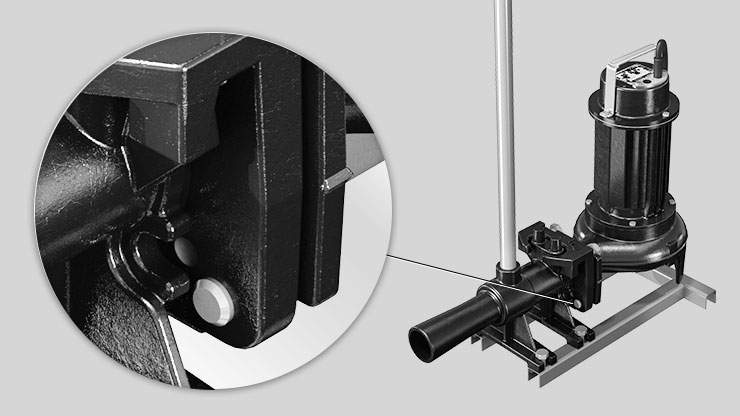

Zenit Jetoxy submerged aerator mobile installation

Eine besondere technische Vorrichtung am Körper des Ejektors Jetoxy 50 gestattet die mechanische Verbindung (mit Schrauben) zwischen dem Ejektor und dem Schiebeflansch, der mit der Elektromotorpumpe verbunden ist. So entsteht eine einstückige Einheit, die sich auch für mobile Installationen eignet.
