Mixer ZM sistemi di miscelazione ad alta efficienza

mixer Zenit serie ZMD e ZMR possono essere impiegati nei processi di equalizzazione, denitrificazione e omogeneizzazione in impianti industriali e civili.

I mixer sommersi rappresentano la soluzione più pratica ed efficiente per la miscelazione dei liquidi negli impianti di depurazione e trattamento acque. Queste macchine, opportunamente installate all'interno delle vasche, imprimono al liquido nel quale sono immerse una forza che varia a seconda del diametro, della forma e della velocità di rotazione dell'elica e consentono di mantenere in movimento la massa fluida per favorire l'omogeneizzazione ed evitare la formazione di sedimenti.

Possono essere impiegati in installazioni singole, multiple o eventualmente abbinati a sistemi di aerazione da fondo a seconda del processo in cui sono utilizzati. I motori in classe di efficienza IE3, già applicati alla gamma di pompe sommergibili Zenit UNIQA, permettono di contenere i costi di gestione con un consumo ridotto e una manutenzione limitata.

La loro completa compatibilità e la ricca dotazione di accessori consentono sia l'installazione in qualsiasi punto della vasca allo scopo di ottenere una miscelazione ottimale sia l'utilizzo in sostituzione di macchine obsolete in impianti preesistenti.

Modelli disponibili anche in versione certificata IECEx  MIXER II 2G Ex db h IIB T4 Gb

Modelli

Zenit ZMD mixers

ZMD

MIXERS


  • Transmission diretta

Caratteristiche della gamma

  • P2
    0.75 ÷ 4.5 kW
  • Poli
    4 ÷ 8
  • Velocità rotazione motore
    1450 ÷ 750 rpm
  • Elica Ø
    200 ÷ 400 mm
  • Spinta
    155 ÷ 1060 N
  • Velocità rotazione elica
    1450 ÷ 750 rpm
  • P2
    1.1 ÷ 4.5 kW
  • Poli
    4 ÷ 8
  • Velocità rotazione motore
    1750 ÷ 875 rpm
  • Elica Ø
    200 ÷ 400 mm
  • Spinta
    225 ÷ 970 N
  • Velocità rotazione elica
    1750 ÷ 875 rpm
Zenit ZMR mixers

ZMR

MIXERS


  • Trasmissione con riduttore

Caratteristiche della gamma

  • P2
    4 ÷ 7.5 kW
  • Poli
    4
  • Velocità rotazione motore
    1450 rpm
  • Elica Ø
    650 mm
  • Spinta
    1025 ÷ 2135 N
  • Velocità rotazione elica
    202 ÷ 300 rpm
  • P2
    4 ÷ 7.5 kW
  • Poli
    4
  • Velocità rotazione motore
    1450 rpm
  • Elica Ø
    650 mm
  • Spinta
    1365 ÷ 2125 N
  • Velocità rotazione elica
    245 ÷ 307 rpm

Installazioni

Per garantire il miglior funzionamento dei mixer, ZENIT ha sviluppato un’ampia gamma di accessori che consente di regolare la posizione delle macchine all’interno della vasca e il loro sollevamento ed estrazione senza ricorrere allo svuotamento dell'impianto. Gli accessori, pensati per una facile installazione e dimensionati generosamente per garantire una lunga durata nel tempo, sono disponibili in acciaio zincato o inox.

Installazione da fondo (A)
Installazione fissa dove il mixer è accoppiato a un basamento ancorato al fondo della vasca. Una speciale piastra di regolazione consente l’orientamento del mixer sia sul piano orizzontale che su quello verticale secondo le specifiche esigenze dell’impianto.

Installazione a sbalzo (B)
È un'installazione mobile in cui il mixer può essere sia installato che estratto a vasca piena. Il mixer rimane sospeso mediante un tubo di sospensione, vincolato ad apposita staffa di fissaggio, ed è orientabile sia sul piano orizzontale che verticale.

Installazione su palo guida
È l'installazione maggiormente diffusa, adatta a mixer di qualsiasi taglia e dimensione. Il mixer, dotato di slitta compatibile anche con strutture già esistenti, scorre su palo quadro e può essere estratto senza dover svuotare la vasca grazie a robuste bandiere di sollevamento. Il mixer è orientabile sul piano orizzontale per consentire il miglior posizionamento possibile, mentre l’orientamento sul piano verticale è consentito mediante l’utilizzo di speciali slitte opzionali.

Dettagli

ATEX mixer Zenit Serie ZM
Su richiesta sono disponibili modelli in versione ATEX per l’installazione in presenza di liquidi e gas potenzialmente esplosivi con sonda di infiltrazione acqua nella camera olio delle tenute meccaniche fornita di serie.
pressacavo mixer Zenit Serie ZM

Innovativo sistema pressacavo con antistrappo. Svitando la ghiera a filetto GAS è possibile fissare al pressacavo un tubo rigido o in gomma per proteggere il cavo da sollecitazioni fisiche e meccaniche.

cuscinetti mixer Zenit Serie ZM
Cuscinetti a sfere autolubrificati a vita e dimensionati per garantire 100.000 ore di lavoro. Sonda di temperatura a richiesta.
riduttore mixer Zenit Serie ZM

Robusto riduttore epicicloidale che consente di ottenere, con dimensioni e peso contenuti, elevati rapporti di riduzione, trasferire un alto valore di coppia e sopportare notevoli carichi radiali.

monitoraggio mixer Zenit Serie ZM

Sonda di umidità che rileva la presenza di infiltrazioni all'interno della camera olio delle tenute meccaniche. I sensori di temperatura evitano possibili danni dovuti all'eccessivo surriscaldamento del motore e dei cuscinetti. (per i modelli ZMR 065 e ZMR 090 sono disponibili altre opzioni di monitoraggio su richiesta)

elica mixer Zenit Serie ZM

Elica in acciaio inox di fusione AISI 316, disegnata con un particolare profilo palare per ottenere elevato rendimento idraulico ed evitare il bloccaggio a causa di filamenti e corpi solidi. Il suo generoso spessore conferisce robustezza e affidabilità anche in condizioni gravose.

Un particolare sistema di taglio nella parte posteriore dell'elica impedisce l'ingresso di filamenti che potrebbero attorcigliarsi intorno all'albero motore e compromettere il funzionamento.

tenute meccaniche mixer Zenit Serie ZM

Due tenute meccaniche in carburo di silicio (SiC) in ampia camera olio ispezionabile. Modelli ZMR equipaggiati con 3 tenute meccaniche.

motore mixer Zenit Serie ZM

Motore freddo in classe Premium IE3 per garantire alta efficienza e minimo consumo energetico. Classe di isolamento H (180°C).

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

Complesso motore Ghisa grigia EN-GJL 250
Elica Acciaio INOX AISI 316
Albero Acciaio INOX AISI 431
Tenute meccaniche 2 in carburo di silicio (SiC) in camera olio
Viterie Acciaio INOX A2-70
Guarnizioni NBR
Gancio Acciaio INOX AISI 304
Slitta Acciaio INOX AISI 304
Verniciatura Epossidica bicomp. 200 μm
Complesso motore Acciaio INOX AISI 316 (solo ZMD 020A-020B)
Elica Duplex / Con rivestimento in vulkollan
Albero -
Tenute meccaniche -
Viterie Acciaio INOX A4
Guarnizioni Viton
Gancio Acciaio INOX AISI 316
Slitta Acciaio INOX AISI 316
Verniciatura Epossidica bicomp. 400 μm
Temperatura ambiente max. 40°C
Prof. immersione max. 20 m
pH liquido trattato 6-12
Avviamenti/ora max. 15 (equamente distribuiti)
Pressione acustica max. 70 dB
Servizio S1 – funzionamento continuo
Densità liquido trattato 1060 Kg/m³
Viscosità dinamica max. 500 mPas

Accessori

Zenit domestic and civil electromechanical and electronic control panels

Elettronici standard

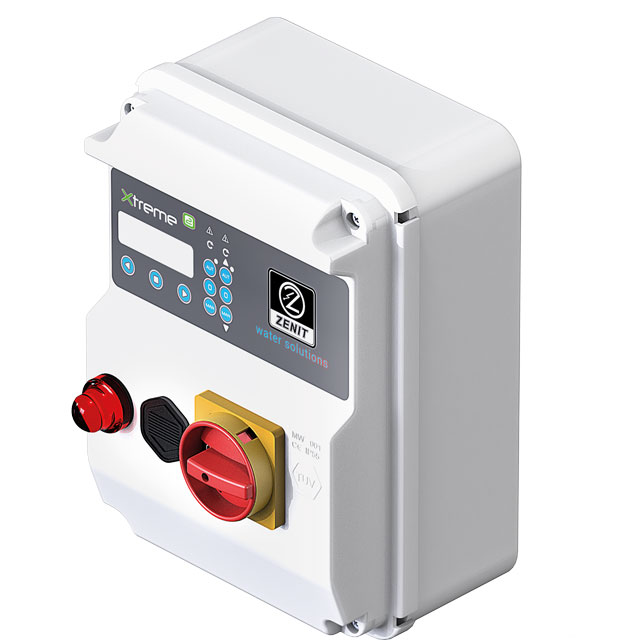

zenit quadri elettronici full service
