Aérateurs submersibles Jetoxy

Les aérateurs submersibles type Venturi combinent efficacement le mélange et l'aération. Ils sont particulièrement indiqués pour les bassins d'homogénéisation et d'emmagasinage des eaux de première pluie.

Les aérateurs submersibles OXY sont utilisés en génie civil et dans les applications industrielles, dans les installations d'épuration et de traitement des boues ou lorsqu'il faut combiner oxygénation et transport des eaux. Pas besoin de vider la cuve pour l'installation.
Ils sont réalisés avec des électropompes submersibles de 30 kW max. et avec des groupes hydrauliques à canaux à passage libre ample, accouplés à des éjecteurs de la série « OXY ».

Les aérateurs submersibles OXY 80 et 150 ont un diaphragme en matière polyuréthane (Vulkollan) qui, grâce à un système breveté, est facilement interchangeable sans démonter l'éjecteur.

Les aérateurs submersibles OXY 80 présentent un bridage approprié pour l'accouplement à des électropompes avec refoulement DN80 et DN100.

Modèles

Zenit Jetoxy 50 submerged aerators

Jetoxy 50

AÉRATEURS SUBMERSIBLES

Les aérateurs submersibles JETOXY 50 sont constitués d'un éjecteur type Venturi auquel est accouplée une électropompe submersible de 0,37 à 1,5 kW avec roue multicanaux ouverte ou avec roue vortex. Selon les exigences du client, il est possible de sélectionner les modèles JETOXY directement en fonction de la courbe de fonctionnement, ce qui optimise la consommation.


  • Élevages piscicoles
  • Petits bassins d'épuration
  • Puits d'accumulation

Caractéristiques

  • Approprié pour l'utilisation avec pompes DRO et DGO
  • Accouplement fixe sur la pompe ou fixation sur la base de la cuve par accouplement automatique (type DAC).

Composition

  • Corps OXY (cône + diaphragme intégré)
  • Bride coulissante avec garniture et vis en acier inox
  • Barre de guidage

Matériaux

  • Corps
    GJL-250
  • Cône diffuseur
    GJL-250
  • Vis
    Acier inox
  • Peinture
    Époxy-vinylique

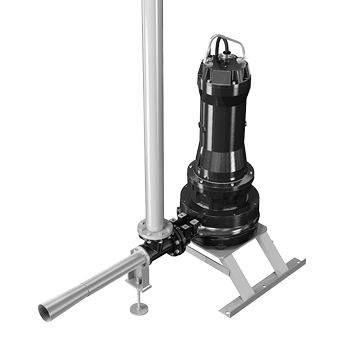

Zenit Jetoxy 80 300 submerged aerators

Jetoxy 80÷300

AÉRATEURS SUBMERSIBLES

Les aérateurs submersibles JETOXY 80 ÷300 sont constitués d'un éjecteur type Venturi avec diaphragme interchangeable auquel est accouplée une électropompe submersible de 2,2 à 30 kW. La roue peut être multicanaux ouverte, monocanal ouverte, monocanal fermée et à deux canaux fermée, selon la nature du liquide à traiter.


  • Bassins d'accumulation, homogénéisation, égalisation
  • Bassins de première pluie
  • Bassins d'oxydation

Caractéristiques

  • Diaphragme interchangeable pour la régulation du débit, remplacement facile en cas d'usure (brevet)

Composition

  • Corps OXY
  • Diaphragme interchangeable
  • Cône diffuseur en acier inox ;
  • Vis en acier inox
  • Tuyau d'aspiration de l'air avec filtre cheminée et crochet de levage en acier galvanisé
  • Barre de raccordement entre électropompe et tuyau d'aspiration
  • Embase en acier galvanisé/fonte à graphite sphéroïdal

Matériaux

  • Corps
    Fonte GJL-250
  • Cône diffuseur
    Acier inox - AISI 304
  • Diaphragme
    Vulkollan
  • Vis
    Acier inox
  • Peinture
    Époxy-vinylique écologique

Détails

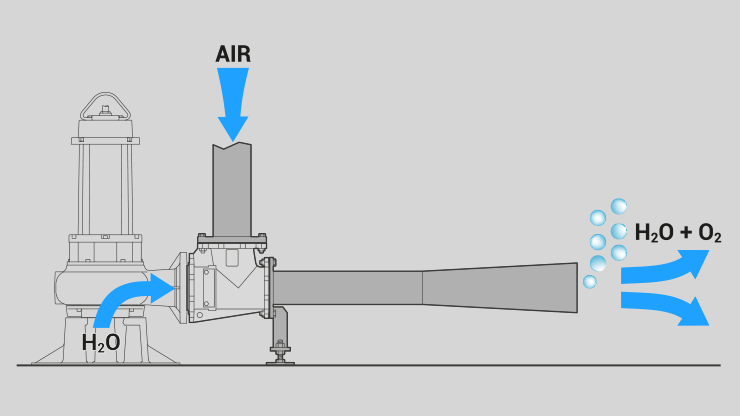

Zenit Jetoxy submerged aerator operating principle

Dans les dispositifs Jetoxy, le liquide transporté est mélangé à l'air par effet « Venturi » pour former un mélange contenant des bulles moyennes-fines qui augmentent la surface de contact et optimisent l'oxygénation.

Zenit Jetoxy submerged aerator interchangeable diaphragm

La gamme des OXY 80 et 150 ont un diaphragme en matière polyuréthane (Vulkollan) qui, grâce à un système breveté, est facilement interchangeable sans démonter la pompe de l'éjecteur.

Zenit Jetoxy submerged aerator mobile installation

Grâce à une astuce technique particulière, le corps Jetoxy 50 autorise la fixation mécanique (par vis) entre l'éjecteur et la bride coulissante accouplée à l'électropompe, ce qui rend le système solidaire et, par conséquent, approprié à une installation mobile.
