Électropompes submersibles Série UNIQA

Conçues pour un usage professionnel et intensif, les électropompes UNIQA sont utilisées dans les épurateurs civils et industriels, pour le relevage des eaux d'égouts et pour l'acheminement des eaux usées avec corps solides.

Les moteurs sont mis au point pour atteindre la classe énergétique Premium (IE3), conformément à la norme EN 60034-30. Ils garantissent un rendement élevé et une faible consommation d'énergie.
L'hydraulique est diversifiée pour s'adapter à la perfection à n'importe quel type d'application.

Disponibles avec :
  • roue vortex (ZUG V) à passage libre intégral ;
  • à canaux (ZUG OC) avec système anti-clogging et anti-engorgement ;
  • à grande hauteur d'élévation (ZUG HP) en mesure d'atteindre des hautes performances hydrauliques ;
  • avec broyeur (ZUG GR) pour les applications avec eaux chargées et corps filamenteux.

Pour chaque modèle, le moteur et l'hydraulique sont sélectionnés en fonction des critères d'application, de sorte à garantir un rendement maximal au point de fonctionnement, une faible consommation d'énergie et une très grande fiabilité, puisque les matériaux utilisés sont les plus indiqués pour l'application.
L'ensemble de la gamme est disponible en version DRY qui n'exige aucun apport de liquide externe et autorise le service continu de l'électropompe (service S1), même en immersion partielle ou en fosses sèches.

Modèles

Zenit Uniqa Series ZUG V electric submersible pump

ZUG V

VORTEX

  • Roue vortex en fonte
  • Passage libre intégral

  • Liquides biologiques chargés et eaux d'égouts non filtrées
  • L'idéal pour les stations civiles de pompage, le relevage des eaux usées en élevage et dans les industries
Zenit Uniqa Series ZUG V electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    3 ÷ 37 kW
  • Pôles
    2 / 4
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN65 ÷ DN150
  • Passage libre
    max. 125 mm
  • Débit maxi
    110.0 l/s
  • Hauteur d'élévation maxi
    75.0 m
  • Alimentation
    380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    3 ÷ 45 kW
  • Pôles
    2 / 4
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN65 ÷ DN150
  • Passage libre
    max. 125 mm
  • Débit maxi
    110.0 l/s
  • Hauteur d'élévation maxi
    75.0 m

Installations

Free installation of UNIQA series
Installation MOBILE
Permanent installation of UNIQA series
Installation FIXE
Installation of UNIQA Series with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of UNIQA Series with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Vertical installation of UNIQA Series with cooling system
Installation verticale avec SYSTÈME DE REFROIDISSEMENT
Horizontal installation of UNIQA Series with cooling system
Installation horizontale avec SYSTÈME DE REFROIDISSEMENT
Zenit Uniqa Series ZUG OC electric submersible pump

ZUG OC

OPEN CHANNEL

  • Roue à canaux en fonte
  • Passage libre ample

  • Eaux avec corps solides en suspension
  • L'idéal pour les égouts, les drainages et les cuves de première pluie
Zenit Uniqa Series ZUG OC electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    3 ÷ 355 kW
  • Pôles
    2 / 4 / 6 / 8 / 10 / 12
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN80 ÷ DN600
  • Passage libre
    max. 220 x 110 mm
  • Débit maxi
    1600.0 l/s
  • Hauteur d'élévation maxi
    100.0 m
  • Alimentation
    380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    3 ÷ 355 kW
  • Pôles
    2 / 4 / 6 / 8 / 10 / 12
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN80 ÷ DN600
  • Passage libre
    max. 220 x 110 mm
  • Débit maxi
    1600.0 l/s
  • Hauteur d'élévation maxi
    100.0 m

Installations

Free installation of UNIQA series
Installation MOBILE
Permanent installation of UNIQA series
Installation FIXE
Installation of UNIQA Series with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of UNIQA Series with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Vertical installation of UNIQA Series with cooling system
Installation verticale avec SYSTÈME DE REFROIDISSEMENT
Horizontal installation of UNIQA Series with cooling system
Installation horizontale avec SYSTÈME DE REFROIDISSEMENT

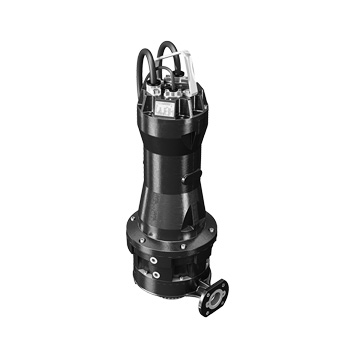

Zenit Uniqa Series ZUG HP electric submersible pump

ZUG HP

GRANDE HAUTEUR D'ÉLÉVATION

  • Roue multicanaux ouverte en fonte
  • Très grande hauteur d'élévation

  • Eaux claires, eaux de pluie et eaux d'infiltration
  • Applications en agriculture, irrigation et pisciculture
Zenit Uniqa Series ZUG HP electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    4 ÷ 11 kW
  • Pôles
    2
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN50 ÷ GAZ 2"
  • Passage libre
    max. 10 mm
  • Débit maxi
    11.0 l/s
  • Hauteur d'élévation maxi
    61.0 m
  • Alimentation
    380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    4 ÷ 11 kW
  • Pôles
    2
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN50 ÷ GAZ 2"
  • Passage libre
    max. 10 mm
  • Débit maxi
    11.0 l/s
  • Hauteur d'élévation maxi
    61.0 m

Installations

Free installation of UNIQA series
Installation MOBILE
Permanent installation of UNIQA series
Installation FIXE
Installation of UNIQA Series with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of UNIQA Series with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Vertical installation of UNIQA Series with cooling system
Installation verticale avec SYSTÈME DE REFROIDISSEMENT
Horizontal installation of UNIQA Series with cooling system
Installation horizontale avec SYSTÈME DE REFROIDISSEMENT
Zenit Uniqa Series ZUG GR electric submersible pump

ZUG GR

GRINDER

  • Roue multicanaux ouverte en fonte
  • Grande hauteur d'élévation

  • Eaux claires, eaux de pluie et eaux d'infiltration
  • Idéale pour les applications en agriculture, irrigation et pisciculture
Zenit Uniqa Series GR electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    4 - 11 kW
  • Pôles
    2
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN50 ÷ G2"
  • Passage libre
    -
  • Débit maxi
    8.0 l/s
  • Hauteur d'élévation maxi
    57.0 m
  • Alimentation
    380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    4 - 11 kW
  • Pôles
    2
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN50 ÷ DN 2"
  • Passage libre
    -
  • Débit maxi
    8.0 l/s
  • Hauteur d'élévation maxi
    57.0 m

Installations

Free installation of UNIQA series
Installation MOBILE
Permanent installation of UNIQA series
Installation FIXE
Installation of UNIQA Series with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of UNIQA Series with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Vertical installation of UNIQA Series with cooling system
Installation verticale avec SYSTÈME DE REFROIDISSEMENT
Horizontal installation of UNIQA Series with cooling system
Installation horizontale avec SYSTÈME DE REFROIDISSEMENT
Zenit Uniqa Series ZUG Chopper electric submersible pump

ZUG CP

CHOPPER

  • Roue à canaux en fonte avec traitement Molib-Tech™
  • Système de découpe des corps broyables

  • Liquides chargés contenant des corps solides et fibreux
  • L'idéal pour les égouts et le relevage des eaux usées non filtrées
Zenit Uniqa Series CP electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    3 ÷ 355 kW
  • Pôles
    2 / 4 / 6 / 8 / 10 / 12
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN80 ÷ DN600
  • Passage libre
    max. 220 x 110 mm
  • Débit maxi
    1600.0 l/s
  • Hauteur d'élévation maxi
    100.0 m
  • Alimentation
    380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    3 ÷ 355 kW
  • Pôles
    2 / 4 / 6 / 8 / 10 / 12
  • Refoulement vertical
    -
  • Refoulement horizontal
    DN80 ÷ DN600
  • Passage libre
    max. 220 x 110 mm
  • Débit maxi
    1600.0 l/s
  • Hauteur d'élévation maxi
    100.0 m

Installations

Free installation of UNIQA series
Installation MOBILE
Permanent installation of UNIQA series
Installation FIXE
Installation of UNIQA Series with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of UNIQA Series with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Vertical installation of UNIQA Series with cooling system
Installation verticale avec SYSTÈME DE REFROIDISSEMENT
Horizontal installation of UNIQA Series with cooling system
Installation horizontale avec SYSTÈME DE REFROIDISSEMENT

Détails

Zenit Uniqa Series electric submersible pump cable gland

Sur demande, jonction résine des câbles pour prévenir les infiltrations d'eau dans le couvercle moteur, même avec gaine extérieure déchirée.

Zenit Uniqa Series electric submersible pump drive shaft

Arbre d'entraînement en acier AISI 431. En option, arbre d'entraînement en acier inox DUPLEX.

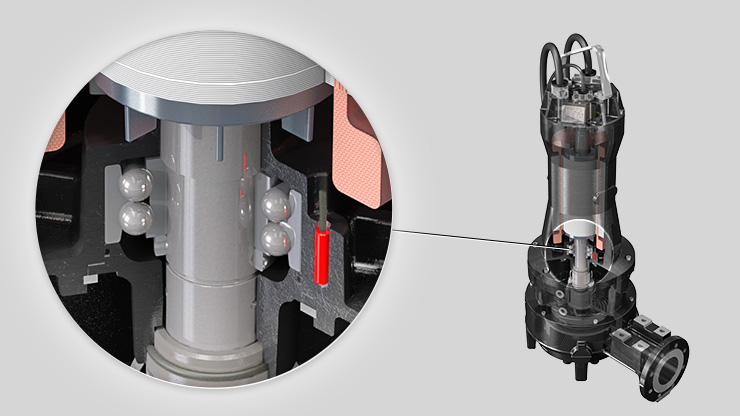

Zenit Uniqa Series electric submersible pump bearings

Roulements surdimensionnés pour garantir 100 000 heures de service.

Zenit Uniqa Series electric submersible pump mechanical seals

Deux garnitures mécaniques en carbure de silicium dans la chambre à huile et joint V-ring. L'huile peut aussi être contrôlée et remplacée quand la pompe est en position verticale, via les bouchons prévus à cet effet, situés à l'extérieur du support.

Zenit Uniqa Series electric submersible pump motor compartment

Possibilité d'installer des sondes optionnelles pour le signalement d'éventuelles anomalies. Sonde de détection d'eau dans la chambre à huile (garnitures mécaniques) fournie de série, même pour les modèles en version ATEX.

Zenit Uniqa Series electric submersible pump flanges

Différents types de perçages de brides disponibles (ANSI et BS).

Zenit Uniqa Series electric submersible pump high efficiency motor

Moteur mis au point pour atteindre la classe énergétique Premium [IE3] conformément à la norme EN 6034-30. Service S1 garanti même dans une eau à 60°C ou plus. En général, les coûts énergétiques ont une incidence supérieure à celle des autres postes de dépenses. Par conséquent, les économies réalisées en service continu par rapport à un système traditionnel seront donc plus importantes et les dépenses effectuées pour l'achat d'un système haute performance seront récupérées à court terme, sans tenir compte des avantages indiscutables en matière d'impact environnemental.

Zenit Uniqa Series electric submersible pump clogging proof hydraulics

Tous les composants hydrauliques ont été conçus pour obtenir le rendement maximal et les meilleures performances, tout en garantissant un passage libre ample.
Les roues sont disponibles en fonte, acier inox, bronze / aluminium ou Molib-tech™, un matériel innovant qui garantit une durée de fonctionnement sensiblement meilleure par rapport aux systèmes traditionnels de protection en céramique.
Sur tous les modèles avec hydraulique à canaux, un système de réglage axial permet de réinitialiser le jeu de la roue et de maintenir les performances inchangées, même suite à l'usure des composants.
Le système ACS (Anti-Clogging System) présente une rainure hélicoïdale de profondeur adéquate, gravée sur le diffuseur.
Cette configuration prévient le blocage de la roue, même en présence d'eaux très chargées, et elle permet de déchirer et de déchiqueter les corps filamenteux. Dans ce cas, l'hydraulique est qualifiée d'imbouchable.

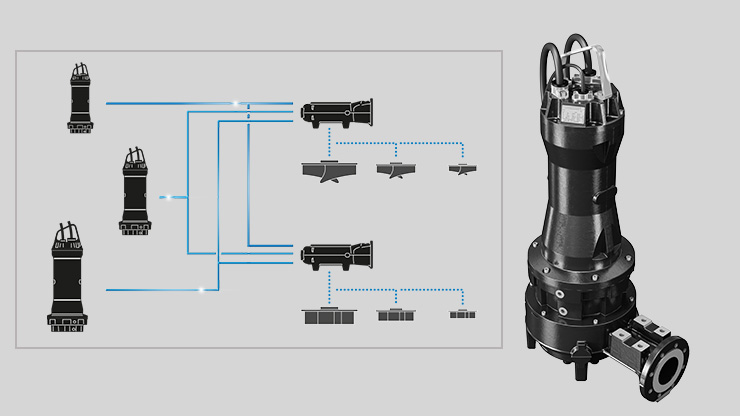

Zenit Uniqa Series electric submersible pump modularity

La série UNIQA s'intègre dans une logique de conception modulaire, où le moteur et la partie hydraulique sont parfaitement accouplés. Les appareils sont particulièrement fiables, parce qu'ils sont construits avec des matériaux spécifiques pour la nature du liquide traité. De plus, ils atteignent un rendement maximal, car chaque composant est optimisé en fonction du point de fonctionnement et dimensionné de sorte à garantir la plus basse consommation d'énergie possible.

Zenit Uniqa Series electric submersible pump cooling system

Le moteur est refroidi par un système de circulation interne à « circuit fermé » breveté. De cette manière, le liquide utilisé dans le processus n'est pas altéré, pas même en cas de pénétration accidentelle de liquide contaminé dans la chambre à huile suite à l'usure de la première garniture mécanique.
Le service continu est garanti, même en installation à sec et en immersion partielle.

Zenit Uniqa Series electric submersible pump atex

Des modèles en version ATEX sont disponibles pour une installation en présence de corps, liquides ou gas potentiellement explosifs, avec une sonde d'humidité dans la chambre à huile (garnitures mécaniques) fournie de série.

Vous voulez configurer le produit ? Découvrez Zeno Navigator Suite

Caractéristiques

Zenit UNIQA Series 50 Hz electric submersible pump operating ranges
Campi di lavoro elettropompe sommergibili Zenit Serie UNIQA 60Hz
Température max. de fonctionnement 40 °C
pH du liquide traité 6 ÷ 14
Viscosité du liquide traité 1 mm²/s
Profondeur d'immersion maximale 20 m
Densité du liquide traité max 1,1 Kg/dm³
Pression acoustique maximale <70 dB
Nombre maximum de démarrages/heure 20 [0 ÷ 10 kW]
15 [10 ÷ 160 kW]
10 [≥ 160 kW]
Carcasse moteur Fonte EN-GJL-250
Roue Fonte EN-GJL-250
Vis Acier inox - Classe A2-70
Garnitures standards Caoutchouc - NBR
Arbre d'entraînement Acier inox - AISI 420
Couteau broyeur Acier au chrome [uniquement ZUG GR]
Peinture Époxy à deux composants très résistante à la corrosion
Zenit DAC V 65 350 couplers

DAC-V 65÷350

Zenit DAC H couplers

DAC-H

Zenit DAC R couplers

DAC-R

Zenit KBS base plates

KBS

Zenit KBC base plates

KBC

Zenit KBS H base plates

KBS-H

Zenit FLX flushing valve

FLX

Zenit SRP knife gate valve

SRP

Zenit VAC clapet check valve

VAC

Zenit VAP 65 300 ball check valve

VAP 65÷300

Zenit KCR Uni bend unions

KCR UNI

Zenit KCR Uni Gas bend unions

KCR UNI-GAS

Zenit KAF sliding flange

KAF

Zenit KFL flange

KFL

Zenit KAT chain

KAT

Zenit LEVEL float switch

LEVEL

zenit standard electromechanical control panels

Électromécaniques standards

zenit full service electromechanical control panels

Électromécaniques full service

Zenit self powered alarm panel

Alarmes

Vous n'avez pas trouvé ce que vous cherchiez ? Contactez-nous !

Téléchargements

Série Uniqa
Manuel de données techniques

Série Uniqa

Série Uniqa
Catalogue

Série Uniqa

Industriel et Civil
Catalogue

Industriel et Civil

Aperçu des Produits
Catalogue

Aperçu des Produits

Références
Catalogue

Références

Uniqa Chopper Series
Catalogue

Uniqa Chopper Series

Vous pourriez également être intéressé/e par
