Électropompes submersibles Série blue

La Série blue est principalement destinée à un usage domestique et collectif. Elle se caractérise par une taille compacte et par une grande fiabilité.
Deux versions hydrauliques sont disponibles :

  • DRENO (DR blue) avec roue multicanaux ouverte pour eaux claires ou légèrement chargées

  • DRAGA (DG blue) avec roue vortex et passage libre ample pour pompage des eaux claires et pour usage avec stations de relevage blueBOX

Sa conception et ses matériaux de qualité simplifient la maintenance et le remplacement des pièces d'usure. De plus, le remplacement est moins fréquent que sur les autres modèles de catégorie équivalente.
Chaque modèle passe un test de pression pour contrôler le montage et garantir le parfait fonctionnement des joints, presse-étoupes et garnitures mécaniques.

Les pompes Série blue sont robustes et fiables. Elles sont indiquées pour une installation fixe, mais pratiques et maniables, elles peuvent aussi servir de pompes vide-caves en cas d'inondations ou être utilisées en installation provisoire pour transvaser l'eau des puits et citernes.

Modèles également disponibles en version certifiée IECEx: Ex nA IIC T3 Gc / Ex nA nC IIC T3 Gc

Modèles

Zenit blue DG electric submersible pump

DG blue

DG [DRAGA]

  • Roue vortex en technopolymère
  • Passage libre intégral

  • Eaux d'égouts
  • Eaux chargées avec corps solides
  • Stations de relevage pour le petit collectif et le collectif
Zenit blue DG Series electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    220/240 V ~1
  • Fréquence
    50 Hz
  • Puissance
    0.3 ÷ 0.74 kW
  • Pôles
    2
  • Refoulement vertical
    GAZ 1½"
  • Refoulement horizontal
    -
  • Passage libre
    max. 40 mm
  • Débit maxi
    462 l/min
  • Hauteur d'élévation maxi
    11.6 m
  • Alimentation
    220/240 V ~1
  • Fréquence
    60 Hz
  • Puissance
    0.3 ÷ 0.74 kW
  • Pôles
    2
  • Refoulement vertical
    GAZ 1½"
  • Refoulement horizontal
    -
  • Passage libre
    max. 40 mm
  • Débit maxi
    401 l/min
  • Hauteur d'élévation maxi
    10.2 m

Installations

Free installation of blue DG
Installation MOBILE
Permanent installation of blue DG
Installation FIXE
Installation of blue DG with DAC E external coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT EXTERNE
› DAC-E
Installation of blue DG with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
DG blue installation with DAC H bottom coupling device
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Zenit blue DR electric submersible pump

DR blue

DR [DRENO]

  • Roue multicanaux ouverte en technopolymère
  • Crépine d'aspiration en acier inox

  • Eaux claires ou peu chargées
  • Eaux filtrées, eaux d'infiltration et eaux souterraines
  • Arrosage et prélèvement dans puits et bassins
Zenit blue DR Series electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    220/240 V ~1
  • Fréquence
    50 Hz
  • Puissance
    0.3 ÷ 0.74 kW
  • Pôles
    2
  • Refoulement vertical
    GAZ 1¼"
  • Refoulement horizontal
    -
  • Passage libre
    max. 7 mm
  • Débit maxi
    318 l/min
  • Hauteur d'élévation maxi
    14.0 m
  • Alimentation
    220/240 V ~1
  • Fréquence
    60 Hz
  • Puissance
    0.3 ÷ 0.74 kW
  • Pôles
    2
  • Refoulement vertical
    GAZ 1¼"
  • Refoulement horizontal
    -
  • Passage libre
    max. 7 mm
  • Débit maxi
    311 l/min
  • Hauteur d'élévation maxi
    11.8 m

Installations

Free installation of blue DR
Installation MOBILE
Permanent installation of blue DR
Installation FIXE
Installation of blue DR with DAC E external coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT EXTERNE
› DAC-E
Installation of blue DR with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
DR blue installation with DAC H bottom coupling device
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H

Détails

Zenit blue Series electric submersible pump handle
Poignée ergonomique pour une prise en main optimale. En raison de sa forme spéciale, il est possible d'utiliser une manille de levage pour stabiliser l'électropompe pendant les opérations de manutention.
Régulation de la course du flotteur pour modifier les niveaux de marche-arrêt.
Zenit blue Series electric submersible pump cable gland
Révolutionnaire presse-étoupe anti-arrachement avec double joint torique pour une étanchéité maximale. Démontage facile pour simplifier la maintenance.
Zenit blue Series electric submersible pump capacitor
Modèles monophasés avec condensateur incorporé.

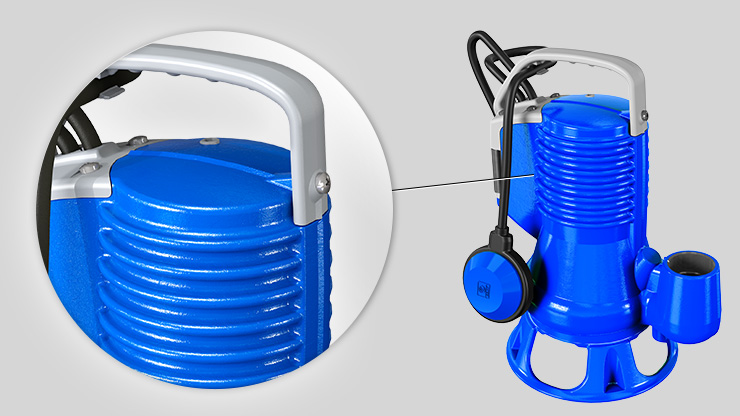

Zenit blue Series electric submersible pump case
La construction en fonte EN-GJL-250 apporte solidité et durabilité, même en cas d'interventions de maintenance qui exigent le démontage/le montage du moteur.
Zenit blue Series electric submersible pump easy maintenance

L'étude de projet s'est attardée sur la sélection des composants et matériaux qui, non seulement sont de première qualité, mais simplifient aussi la maintenance ordinaire et les éventuelles réparations avec des outils à usage courant.
La Série blue a une maintenance plus rapide et moins coûteuse que les modèles de la concurrence.

Zenit blue Series electric submersible pump pressure test
Vis sans tête sur compartiment moteur pour le test de pression effectué sur tous les modèles.
Zenit blue Series electric submersible pump V ring mechanical seals

Une garniture mécanique en carbure de silicium (SiC) et une garniture mécanique en graphite/alumine (AL), toutes deux dans la chambre à huile. Le joint V-Ring, en contact direct avec le liquide, protège les garnitures mécaniques contre les corps étrangers pour préserver leur bon fonctionnement.

Zenit blue Series electric submersible pump oil chamber

Assure une plus grande durabilité des garnitures mécaniques. Simplifie l'accès et facilite les opérations de maintenance.

Zenit blue Series electric submersible pump free passage

Passage libre intégral qui rejette les corps solides de 40 mm et empêche le blocage de la roue. [DG blue]

Zenit blue Series electric submersible pump anti clogging system

Plateau de réglage en acier inox. Rejette les petits corps solides en suspension et empêche le blocage de la roue. [DR blue]

Vous voulez configurer le produit ? Découvrez Zeno Navigator Suite

Caractéristiques

Zenit blue Series electric submersible pump operating ranges
Température max. de fonctionnement 40°C [90°C max. 3 min]
pH du liquide traité 6÷14
Viscosité du liquide traité 1 mm²/s
Profondeur d'immersion maximale 20 m
Densité du liquide traité 1 Kg/dm³
Pression acoustique maximale <70 dB
Nombre maximum de démarrages/heure 30
Carcasse moteur Fonte EN-GJL-250
Roue Technopolymère
Vis Acier inox - Classe A2-70
Garnitures standards Caoutchouc - NBR
Arbre Acier inox - AISI 431
Peinture Époxy à base d'eau à deux composants (épaisseur moyenne 80 μm)
Zenit DAC E couplers

DAC-E

Zenit DAC V 32 50 couplers

DAC-V 32÷50

Zenit VAP 32 50 ball check valve

VAP 32÷50

Zenit KAT chain

KAT

Zenit MAC 3 float switch

MAC 3

zenit standard electromechanical control panels

Électromécaniques standards

Zenit self powered alarm panel

Alarmes
