pumpBox stations de relevage

pumpBOX est une station de relevage pré-assemblée certifiée selon les normes EN 12050-1 et 12050-2 permettant la récupération et la relance dans les égouts des eaux usées provenant de toilettes, de buanderies ou de cuisines, quand le réseau d’égouts est inaccessible à cause de la gravité ou de la distance.

Atteindre un réseau d’égouts trop éloigné ou situé à un niveau supérieur ?
Avec pumpBOX, c’est possible.

pumpBOX associe un réservoir robuste en polyéthylène à une pompe Zenit individuelle ou double, créant un système complet de collecte et de relevage des eaux noires et grises d’origine civile.

Compact, silencieux et fiable, pumpBOX est déjà prêt à l’emploi et ne demande ni excavations ni ouvrages de maçonnerie.

Les différentes configurations avec une ou deux pompes, vortex ou broyeuses, confèrent à pumpBOX une bonne flexibilité et permettent son utilisation dans de multiples situations, du simple logement à l’ensemble résidentiel, de l’établissement public au centre commercial.



Dispositif automatique de démarrage/arrêt

La mise en marche et l’arrêt de la pompe sont activés par un dispositif automatique en mesure de détecter le niveau de liquide à l’intérieur du réservoir. Le système peut utiliser un capteur de pression à relier à un tableau électrique ou un innovant flotteur à contacts multiples. Dans les deux cas, le dispositif est situé à l’intérieur du réservoir et peut être retiré à travers une grande fenêtre d’inspection de Ø 90 mm en dévissant la bague de blocage du couvercle étanche.




Modèles

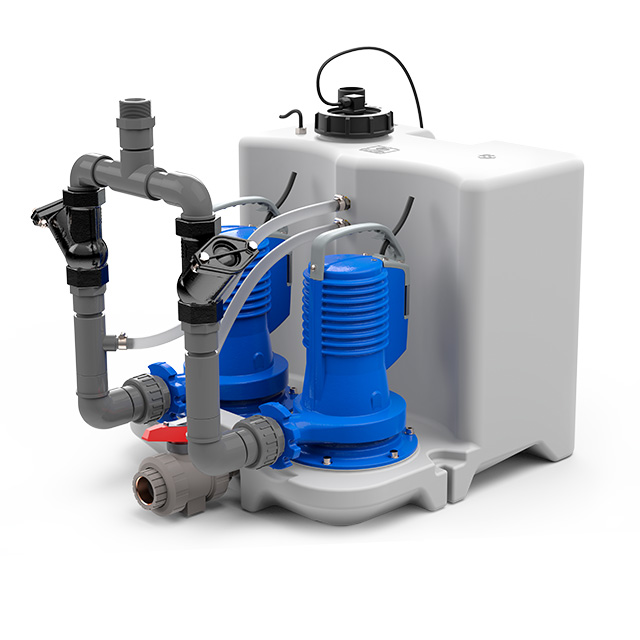

lifting station Zenit pumpBOX GR

pumpBOX GR

STATIONS DE RELEVAGE

  • Pompe avec couteau broyeur

  • Habitations civiles et ensembles résidentiels
  • Eaux usées chargées de fibres et filaments

Caractéristiques de la gamme

  • Capacité [l]
    75
  • Nombre de pompes
    1/2
  • V/~ (50Hz)
    230/1 - 400/3
  • P2(kW)/Pôles
    1.1÷1.5/2
  • Intensité
    3.2 ÷ 7.5
  • Passage libre
    -
  • Livraison
    DN 40
  • Entrée
    DN 75/110
  • Poids [kg]
    59 ÷ 88
lifting station Zenit pumpBOX DG

pumpBOX DG

STATIONS DE RELEVAGE

  • Pompe avec turbine vortex

  • Établissements publics et structures d’accueil
  • Liquides chargés de corps solides

Caractéristiques de la gamme

  • Capacité [l]
    115
  • Nombre de pompes
    1/2
  • V/~ (50Hz)
    230/1 - 400/3
  • P2(kW)/Pôles
    1.1÷3 / 2 - 1.5÷2.2 / 4
  • Intensité
    2.4 ÷ 9.3
  • Passage libre
    50-65
  • Livraison
    DN 80
  • Entrée
    DN 75/110
  • Poids [kg]
    57.9 ÷ 126.9

Détails

01 lifting station Zenit pumpBOX thick polyethylene tank,

Réservoir en polyéthylène à forte épaisseur, étanche aux odeurs et aux liquides.
Construction monobloc robuste  avec pieds internes de renfort et fentes de fixation au sol intégrées dans le moule.

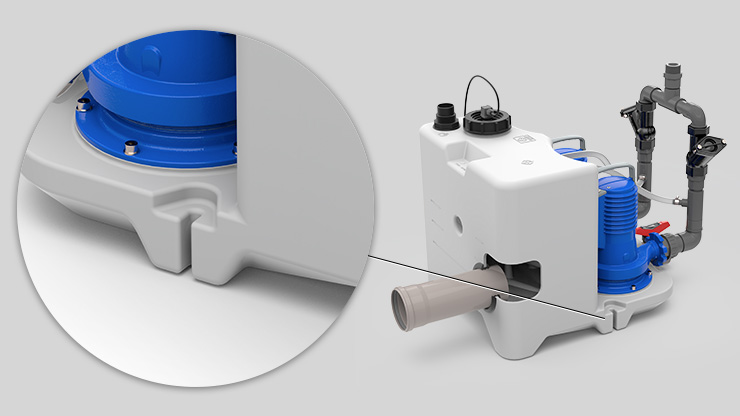

02 lifting station Zenit pumpBOX shaped bottom

Fond façonné à l’intérieur pour favoriser l’aspiration des solides et réduire l’accumulation de sédiments pouvant dégager de mauvaises odeurs et réduire le volume utile du réservoir.

03 lifting station Zenit pumpBOX emergency emptying valve

Vanne de vidange d'urgence en position abaissée (possibilité de raccordement à une pompe manuelle en option).

044 lifting station Zenit pumpBOX check valve

Raccords de refoulement et vannes de retenue en PVC (modèles GR).
Double vanne de retenue en fonte avec bride UNI (modèles DG).

042 lifting station Zenit pumpBOX GRbluePRO

Pompes GR bluePRO
Pompes dotées d’une turbine broyeuse à grande hauteur d’élévation, adaptées aux eaux usées chargées de fibres et filaments.
Version monophasée fournie avec une protection ampérométrique et un disjoncteur afin de garantir un couple de démarrage élevé et une action de coupe efficace même en phase de démarrage.
Couteau rotatif à trois lames en acier au chrome avec traitement spécial pour une meilleure fiabilité lors de la coupe de corps solides.

043 lifting station Zenit pumpBOX DG grey
Pompes DGG
Pompes à turbine vortex avec grand passage libre, qui peuvent être utilisées en présence de liquides chargés de corps solides.
Passage libre, la turbine vortex en position reculée et la conformation interne du réservoir garantissent un grand passage libre et un fonctionnement régulier même en présence de corps solides de grandes dimensions.
05 lifting station Zenit pumpBOX Air venting system

Système d’évacuation de l’air par filtre à charbon actif et possibilité de raccordement à une conduite externe DN40. La vanne de sûreté avec flotteur garantit la fermeture hermétique de la conduite en cas d’augmentation du niveau et empêche d’éventuelles fuites de liquide.

06 lifting station Zenit pumpBOX stainless steel float switch

Alarme de niveau maximum par interrupteur avec flotteur en acier INOX.

07 lifting station Zenit pumpBOX start stop device
Dispositif de démarrage/arrêt des pompes via un capteur de pression ou un flotteur à contacts multiples.
Le système peut utiliser un capteur de pression à relier à un tableau électrique ou un innovant flotteur à contacts multiples.
08 lifting station Zenit pumpBOX inlet pipework

Prééquipement pour conduite d’entrée par le haut ou par les parois latérales ou arrière (hauteurs standard h 180, 250, 315 mm pour raccordement direct au WC). Joints Ø75-110 mm inclus.

Vous voulez configurer le produit ? Découvrez Zeno Navigator Suite

Caractéristiques

lifting station Zenit pumpBOX operating ranges
Réservoir en PE certifié EN 12050-1, 12050-2
Volume nominal 75 litres (version GR) ou 115 litres (version DG)
Coloris blanc, pour le contrôle immédiat du niveau de liquide à l’intérieur
Construction monobloc robuste avec pieds internes de renfort
Silencieux (<70 dB), étanche aux liquides et aux odeurs
Grande fenêtre d’inspection Ø 90 mm sur la paroi supérieure
Version GR (pompe broyeuse) ou DG (vortex)
Version avec pompe simple ou double
Raccords et soupapes de retenue en PVC sans entretien (version GR)
Double vanne de retenue en fonte bridée UNI (version DG)
Flotteur pour alarme de niveau maximum de série
Système automatique de démarrage/arrêt de la pompe par flotteur ou capteur de niveau
pumpBOX GR dimensions
pumpBOX DG dimensions
