Serie UNIQA bombas chopper

Zenit amplía su gama UNIQA desarrollando modelos con motores de alta eficiencia e hidráulica Chopper específicamente incorporada para medios muy cargados, capaz de cortar e impulsar cualquier cuerpo destructible en aguas residuales gracias a su eficiente sistema de corte.

La solución Zenit

Los modelos ZUG CP con motores de alta eficiencia y sistema hidráulico "Chopper" pueden expulsar cualquier cuerpo sólido triturable presente en las aguas residuales gracias a un eficaz sistema de corte.

Modelos

Zenit Uniqa Series ZUG Chopper electric submersible pump

ZUG Chopper

  • Turbina de canales en hard cast iron como estándar
  • Sistema de trituración de los cuerpos sólidos e hidráulica inatascable
  • Eficiencia hidráulica tan solo un 3-5 % menor que una turbina de canales normal

  • Los líquidos que contengan partes sólidas y fibras
  • Adecuado para aguas residuales, elevación de agua negra no demasiado tensa
Zenit Uniqa Series ZUG Chopper electric submersible pump impeller

Características de la gama

  • Alimentación
    380/400 V ~3
  • Frecuencia
    50 Hz
  • Potencia
    1.5 ÷ 75 kW
  • Polos
    2 / 4 / 6
  • Salida vertical
    -
  • Salida horizontal
    DN80 ÷ DN200
  • Paso libre
    max 80 mm
  • Caudal máx.
    283 l/s
  • Altura máx.
    83 m
  • Alimentación
    380/400 V ~3
  • Frecuencia
    50 Hz
  • Potencia
    1.5 ÷ 75 kW
  • Polos
    2 / 4 / 6
  • Salida vertical
    -
  • Salida horizontal
    DN80 ÷ DN200
  • Paso libre
    max 80 mm
  • Caudal máx.
    283 l/s
  • Altura máx.
    83 m

Detalles

Zenit Uniqa Series ZUG Chopper electric submersible pump knife

El corazón del sistema consiste en una robusta cuchilla de acero con el filo a la altura de las palas del impulsor de canal que puede cortar cuerpos sólidos de cualquier forma y material.

Zenit Uniqa Series electric submersible pump clogging proof hydraulics

Impulsor de canal chopper de hard cast iron de serie con sistema de corte de los cuerpos sólidos Eficiencia hidráulica solo -3/5 % frente a un impulsor de canal normal

Zenit Uniqa Chopper Series electric submersible pump cutting system

El innovador sistema No-Lock permite cortar cualquier cuerpo sólido en las aguas residuales que pueda triturarse, evitando así obstrucciones y bloqueos

Zenit Uniqa Chopper Series electric submersible pump hard cast iron

Impulsor de canal con palas de borde afilado realizadas con un nuevo material llamado Hard cast iron, más resistente que el hierro fundido gris utilizado normalmente y con una dureza comprendida entre 450 y 500 HB.

Sistema de corte formado por una cuchilla al nivel de las palas del impulsor hecha de acero AISI 431. Su composición es especialmente compleja y deriva de la unión química de varias sustancias siguiendo proporciones precisas.

Zenit Uniqa Chopper Series electric submersible pump anti clogging system

El sistema antibloqueo ACS (Anti-Clogging System) está formado por surcos helicoidales de profundidad idónea grabados en el interior del difusor. Esta solución impide el bloqueo de la turbina, incluso en presencia de líquidos fuertemente cargados; rompe y desintegra los cuerpos filamentosos y hace que la hidráulica sea inatascable.

Zenit Uniqa Chopper Series electric submersible pump atex

Bomba disponible bajo petición en versión ATEX, adecuada para instalación en atmósferas potencialmente explosivas. Sonda de humedad para detectar agua en la cámara de aceite de los cierres mecánicos también estándar para la versión ATEX.

Zenit Uniqa Chopper Series electric submersible pump high efficiency motor

Motor de clase H y eficiencia PREMIUM IE3, que garantiza altas prestaciones y un consumo energético reducido.

Zenit Uniqa Chopper Series electric submersible pump motor compartment

En el interior del motor, de la caja de bornes y de la cámara de aceite se pueden instalar una o varias sondas para indicar la presencia de agua o humedad. Sensores de vibración y temperatura de los cojinetes.

¿Quieres configurar el producto? Descubre Zeno Navigator Suite

Especificaciones

Las características constructivas y las soluciones técnicas adoptadas hacen que los modelos UNIQA Chopper se adapten a múltiples usos, tanto en un ámbito civil como industrial.

  • Aplicaciones exigentes en plantas de tratamiento de aguas residuales civiles
  • Estaciones de bombeo de agua con cuerpos sólidos
  • Alcantarillado
  • Bombeo en granjas y explotaciones ganaderas
  • Procesos de procesamiento de carne
  • Industria pesquera y conservera
  • Recirculación de agua en la industria textil y curtiduría
  • Bombeo en plantas de producción de celulosa y papel
  • Bombeo de aguas residuales en procesos industriales en general

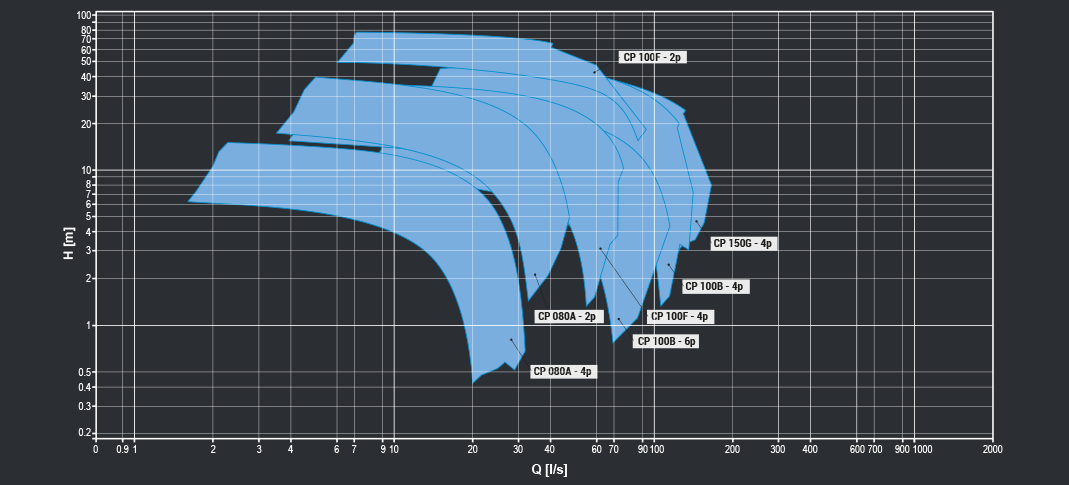

Zenit UNIQA Series Chopper 50 Hz electric submersible pump operating ranges
Temperatura máx. de uso 40 °C (60°C opcional)
pH del líquido tratado 6 ÷ 14
Viscosidad del líquido tratado 1 mm²/s
Profundidad máx. de inmersión 20 m
Densidad del líquido tratado máx. 1 kg/dm³
Presión acústica máx. <70 dB
N.º máx. de arranques/hora 20 [<10 kW] - 15 [≥ 10 kW]
Carcasa del motor Hierro fundido EN-GJL-250
Turbina Hard Cast Iron
Tornillería Acero inoxidable - Clase A2-70
Juntas estándar Goma - NBR
Eje motor Acero inoxidable - AISI 431
Cuchilla trituradora Acero inoxidable - AISI 440C
Pintura Epoxi de dos componentes con alta resistencia a la corrosión
