Electrobombas sumergibles Serie E-S

Los modelos de la serie E y la serie S son ideales para pequeñas instalaciones de elevación donde se necesiten dimensiones compactas y gran fiabilidad.

La boca de salida (tanto roscada como embridada) garantiza la máxima flexibilidad de instalación. Estas máquinas presentan una parte hidráulica dotada de sistema de trituración (GRE • GRS), recomendada en presencia de líquidos cargados con fibras y filamentos, y caracterizada por una gran altura de elevación (APE • APS) idónea para el uso con aguas principalmente limpias y siempre que sea necesario alcanzar niveles altos de presión.

Los modelos GRE e GRS están dotados de una caja externa que contiene un disyuntor y una protección amperimétrica para garantizar un funcionamiento fiable con líquidos cargados incluso después de largos periodos de inactividad, cuando se necesita un par de arranque elevado.

Al final de la línea, todos los modelos se someten a un ensayo a presión para verificar la estanqueidad del compartimiento del motor y el montaje correcto de los cierres mecánicos, a fin de garantizar gran fiabilidad.

Modelos

Zenit E Series GRE electric submersible pump

GRE

GR [GRINDER]

  • Turbina multicanal abierta de hierro fundido
  • Sistema de trituración con cuchilla giratoria de tres hojas

  • Aguas cargadas con cuerpos filamentosos y fibrosos
  • Aguas residuales de origen doméstico y civil
Zenit E S series GR electric submersible pump impeller

Características de la gama

  • Alimentación
    220/240 V ~1 - 380/400 V ~3
  • Frecuencia
    50 Hz
  • Potencia
    1.7 kW
  • Polos
    2
  • Salida vertical
    -
  • Salida horizontal
    GAS 2" - DN32
  • Paso libre
    -
  • Caudal máx.
    6.4 l/s
  • Altura máx.
    27.6 m
  • Alimentación
    220/240 V ~1 - 380/400 V ~3
  • Frecuencia
    60 Hz
  • Potencia
    1.7 kW
  • Polos
    2
  • Salida vertical
    -
  • Salida horizontal
    GAS 2" - DN32
  • Paso libre
    -
  • Caudal máx.
    6.4 l/s
  • Altura máx.
    27.6 m

Instalaciones

Free installation of E Series and S Series GRE
Instalación LIBRE
Permanent installation of E Series and S Series GRE
Instalación FIJA
Installation of E Series and S Series GRE with DAC E external coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO EXTERNO
› DAC-E
Installation of E Series and S Series GRE with DAC V bottom coupler
Instalación con DISPOSITIVO DE ACOPLAMIENTO DE FONDO
› DAC-V
Installation of E Series and S Series GRE with DAC H bottom coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO de FONDO
› DAC-H
Zenit E Series APE electric submersible pump

APE

AP [Alta Prevalenza]

  • Turbina multicanal abierta de hierro fundido
  • Rejilla de aspiración de acero inoxidable

  • Elevación de aguas claras y con ligero contenido de arena
  • Irrigación y piscicultura
Zenit E S series AP electric submersible pump impeller

Características de la gama

  • Alimentación
    220/240 V ~1 - 380/400 V ~3
  • Frecuencia
    50 Hz
  • Potencia
    1.7 kW
  • Polos
    2
  • Salida vertical
    -
  • Salida horizontal
    GAS 2" - DN32
  • Paso libre
    máx. 7 mm
  • Caudal máx.
    9.7 l/s
  • Altura máx.
    25.1 m
  • Alimentación
    220/240 V ~1 - 380/400 V ~3
  • Frecuencia
    60 Hz
  • Potencia
    1.7 kW
  • Polos
    2
  • Salida vertical
    -
  • Salida horizontal
    GAS 2" - DN32
  • Paso libre
    máx. 7 mm
  • Caudal máx.
    9.7 l/s
  • Altura máx.
    25.1 m

Instalaciones

Free installation of E Series and S Series APE
Instalación LIBRE
Permanent installation of E Series and S Series APE
Instalación FIJA
Installation of E Series and S Series APE with DAC E external coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO EXTERNO
› DAC-E
Installation of E Series and S Series APE with DAC V bottom coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO de FONDO
› DAC-V
Installation of E Series and S Series APE with DAC H bottom coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO de FONDO
› DAC-H

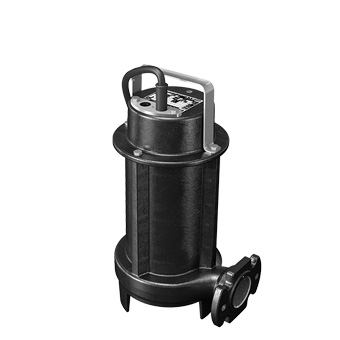

Zenit S Series GRS electric submersible pump

GRS

GR [GRINDER]

  • Turbina multicanal abierta de hierro fundido
  • Sistema de trituración con cuchilla giratoria de tres hojas

  • Aguas cargadas con cuerpos filamentosos y fibrosos
  • Aguas residuales de origen doméstico
Zenit E S series GR electric submersible pump impeller

Características de la gama

  • Alimentación
    220/240 V ~1 - 380/400 V ~3
  • Frecuencia
    50 Hz
  • Potencia
    0.9 kW
  • Polos
    2
  • Salida vertical
    -
  • Salida horizontal
    GAS 1½" - DN32
  • Paso libre
    -
  • Caudal máx.
    4.4 l/s
  • Altura máx.
    20.5 m
  • Alimentación
    220/240 V ~1 - 380/400 V ~3
  • Frecuencia
    60 Hz
  • Potencia
    0.9 kW
  • Polos
    2
  • Salida vertical
    -
  • Salida horizontal
    GAS 1½" - DN32
  • Paso libre
    -
  • Caudal máx.
    4.4 l/s
  • Altura máx.
    20.5 m

Instalaciones

Free installation of E Series and S Series GRS
Instalación LIBRE
Permanent installation of E Series and S Series GRS
Instalación FIJA
Installation of E Series and S Series GRS with DAC E external coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO EXTERNO
› DAC-E
Installation of E Series and S Series GRS with DAC V bottom coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO de FONDO
› DAC-V
Installation of E Series and S Series GRS with DAC H bottom coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO de FONDO
› DAC-H
Zenit S Series APS electric submersible pump

APS

AP [Alta Prevalenza]

  • Turbina multicanal abierta de hierro fundido
  • Elevada altura manométrica

  • Elevación de aguas claras y con ligero contenido de arena
  • Irrigación y piscicultura
Zenit E S series AP electric submersible pump impeller

Características de la gama

  • Alimentación
    220/240 V ~1 - 380/400 V ~3
  • Frecuencia
    50 Hz
  • Potencia
    0.9 kW
  • Polos
    2
  • Salida vertical
    -
  • Salida horizontal
    GAS 1½" - DN32
  • Paso libre
    máx. 7 mm
  • Caudal máx.
    6.3 l/s
  • Altura máx.
    20.5 m
  • Alimentación
    220/240 V ~1 - 380/400 V ~3
  • Frecuencia
    60 Hz
  • Potencia
    0.9 kW
  • Polos
    2
  • Salida vertical
    -
  • Salida horizontal
    GAS 1½" - DN32
  • Paso libre
    máx. 7 mm
  • Caudal máx.
    6.3 l/s
  • Altura máx.
    20.5 m

Instalaciones

Free installation of E Series and S Series APS
Instalación LIBRE
Permanent installation of E Series and S Series APS
Instalación FIJA
Installation of E Series and S Series APS with DAC E external coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO EXTERNO
› DAC-E
Installation of E Series and S Series APS with DAC V bottom coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO de FONDO
› DAC-V
Installation of E Series and S Series APS with DAC H bottom coupler
Instalación con DISPOSITIVO de ACOPLAMIENTO de FONDO
› DAC-H

Detalles

Zenit E S Series electric submersible pump handle

Puño de elevación y transporte de acero inoxidable.

Zenit E S Series electric submersible pump case

Robusta estructura de hierro fundido.

Zenit E S Series electric submersible pump discharge

Boca de salida roscada GAS y embridada DN32 para lograr la máxima flexibilidad de instalación.

Zenit E S Series electric submersible pump strainer

Rejilla de aspiración de acero inoxidable. [APE - APS]

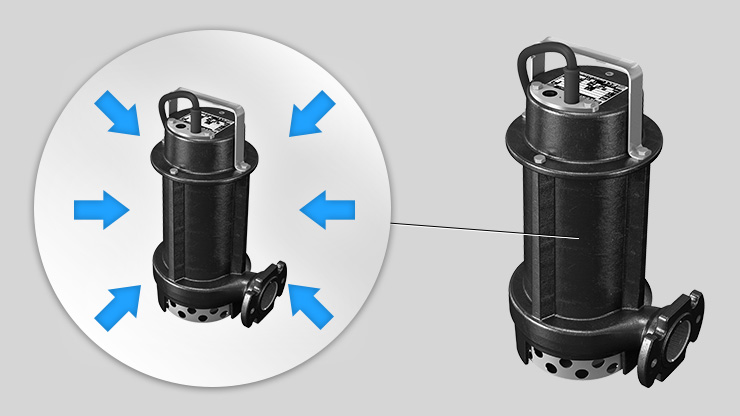

Zenit E S Series simple, compact electric submersible pump

Sencillos y compactos, los modelos de la serie S y la serie E son idóneos para sumideros de pequeñas dimensiones o como electrobombas de emergencia para el achique de cisternas y locales inundados.
La disponibilidad de modelos con interruptor de flotador incorporado hace que esta gama sea aún más práctica y fácil de instalar.

Zenit E S Series electric submersible pump capacitor

Modelos monofásicos con condensador interno. Modelos trifásicos equipados con protección térmica y relé para proteger el motor (opcional).

Zenit E S Series electric submersible pump motor

Motor en seco con protección térmica.

Zenit E S Series electric submersible pump mechanical seals

Un cierre mecánico de carburo de silicio (SiC) y un anillo de cierre.

Zenit E S Series electric submersible pump impeller

El particular mecanizado helicoidal de la parte posterior de la turbina facilita el corte y la expulsión de los cuerpos filamentosos e impide que el motor se bloquee.

Zenit E S Series electric submersible pump circuit breaker

Modelos monofásicos dotados de caja de mando con condensador disyuntor y protección amperimétrica. [GRE - GRS]

Zenit E S Series electric submersible pump chopper knife

Sistema de trituración formado por una cuchilla giratoria de tres hojas y un plato con agujeros de bordes afilados que corta finamente los cuerpos filamentosos y evita que la turbina se bloquee. [GRE - GRS]

¿Quieres configurar el producto? Descubre Zeno Navigator Suite

Especificaciones

Zenit E S Series 50 Hz electric submersible pump operating ranges
Zenit E S Series 60 Hz electric submersible pump operating ranges
Temperatura máx. de uso 40 °C
pH del líquido tratado 6 ÷ 14
Viscosidad del líquido tratado 1 mm²/s
Profundidad máx. de inmersión 20 m
Densidad del líquido tratado 1 kg/dm³
Presión acústica máx. <70 dB
N.º máx. de arranques/hora 30
Carcasa del motor Hierro fundido EN-GJL-250
Turbina Hierro fundido EN-GJL-250
Tornillería Acero inoxidable - Clase A2-70
Juntas estándar Goma - NBR
Eje motor Acero inoxidable - AISI 431
Cuchilla trituradora Acero al cromo
Pintura Epoxi bicomponente a base de agua
Zenit DAC E couplers

DAC-E

Zenit DAC V 32 50 couplers

DAC-V 32÷50

Zenit DAC H couplers

DAC-H

Zenit SRP knife gate valve

SRP

Zenit VAP 32 50 ball check valve

VAP 32÷50

Zenit KCR Gas 2 bend unions

KCR GAS 2"

Zenit KCR Uni bend unions

KCR UNI

Zenit KFL flange

KFL

Zenit KAT chain

KAT

Zenit MAC 3 float switch

MAC 3

Zenit LEVEL float switch

LEVEL

zenit standard electromechanical control panels

Electromecánicos de serie

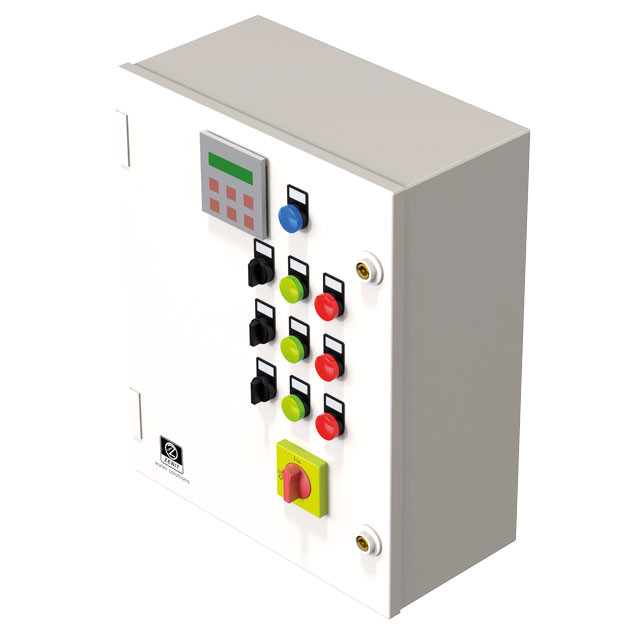

zenit full service electromechanical control panels

Electromecánicos full service

Zenit self powered alarm panel

Alarmas
