pumpBox estaciones de elevación

pumpBOX es una estación de elevación premontada certificada según las normas EN 12050-1 y 12050-2 que permite la recoger y dirigir las aguas residuales procedentes de baños, aseos o cocinas al alcantarillado cuando es difícil llegar a la red por gravedad o distancia.

¿Un sistema de alcantarillado demasiado alejado o por encima del nivel de descarga?
Con pumpBOX no supondrá ningún problema.

pumpBOX combines a robust polyethylene tank with a single or dual Zenit pump, resulting in a complete system for collecting and lifting municipality sewage and grey water.

Compacta, silenciosa y fiable, pumpBOX está lista para usar y no requiere excavaciones ni obras de albañilería.

Las diferentes configuraciones con una o dos bombas, turbina vortex o trituradora, hacen de pumpBOX un sistema muy versátil que puede utilizarse en múltiples situaciones, desde una vivienda unifamiliar hasta un conjunto residencial, pasando por un establecimiento público o un centro comercial.



Dispositivo automático de arranque/parada

El arranque y parada de la bomba se realiza a través de un dispositivo automático capaz de detectar el nivel de líquido en el interior del depósito. El sistema puede utilizar un sensor de presión para conectarse a un cuadro eléctrico o un innovador flotador con múltiples contactos. En ambos casos, el dispositivo se encuentra en el interior del depósito y se puede extraer a través de una gran mirilla de inspección de Ø90 mm desenroscando el anillo de estanqueidad de la tapa cerrada herméticamente.




Modelos

lifting station Zenit pumpBOX GR

pumpBOX GR

ESTACIONES DE ELEVACIÓN

  • Bomba con cuchilla trituradora

  • Viviendas y conjuntos residenciales
  • Aguas residuales cargadas de fibras y filamentos

Características de la gama

  • Capacidad[l]
    75
  • Número de bombas
    1/2
  • V/~ (50Hz)
    230/1 - 400/3
  • P2(kW)/Polos
    1.1÷1.5/2
  • Corriente
    3.2 ÷ 7.5
  • Paso libre
    -
  • Salida
    DN 40
  • Entradas
    DN 75/110
  • Peso [kg]
    59 ÷ 88

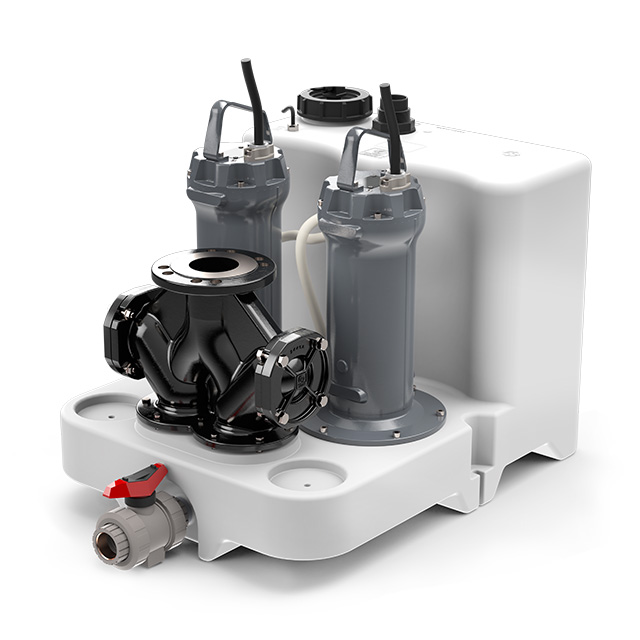

lifting station Zenit pumpBOX DG

pumpBOX DG

ESTACIONES DE ELEVACIÓN

  • Bomba con turbina vortex

  • Comercios y establecimientos hoteleros
  • Líquidos sucios que contienen cuerpos sólidos

Características de la gama

  • Capacidad[l]
    115
  • Número de bombas
    1/2
  • V/~ (50Hz)
    230/1 - 400/3
  • P2(kW)/Polos
    1.1÷3 / 2 - 1.5÷2.2 / 4
  • Corriente
    2.4 ÷ 9.3
  • Paso libre
    50-65
  • Salida
    DN 80
  • Entradas
    DN 75/110
  • Peso [kg]
    57.9 ÷ 126.9

Detalles

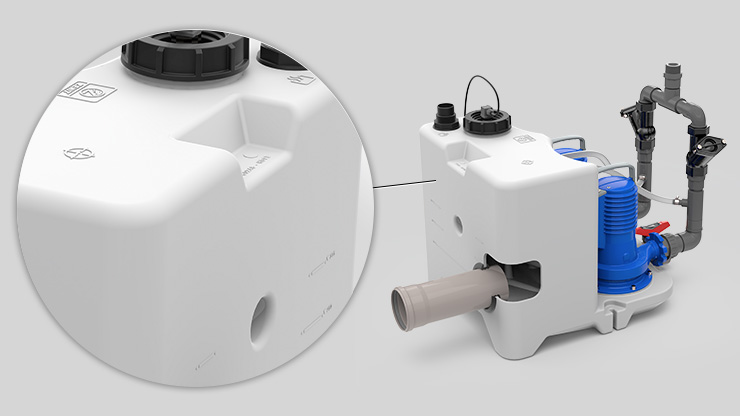

01 lifting station Zenit pumpBOX thick polyethylene tank,

Depósito de polietileno de alto grosor, hermético contra olores y líquidos.
Construcción robusta de una sola pieza con pies de refuerzo interno y ranuras de fijación al suelo integradas en el molde.

02 lifting station Zenit pumpBOX shaped bottom

Fondo moldeado en su interior para facilitar la aspiración de residuos sólidos y reducir la acumulación de sedimentos que pueden generar malos olores y reducir el volumen útil del depósito.

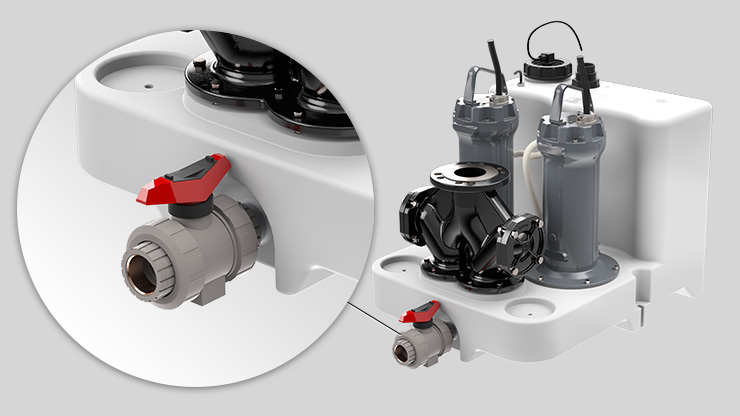

03 lifting station Zenit pumpBOX emergency emptying valve

Válvula de vaciado de emergencia en posición baja (posibilidad de conexión a bomba manual opcional).

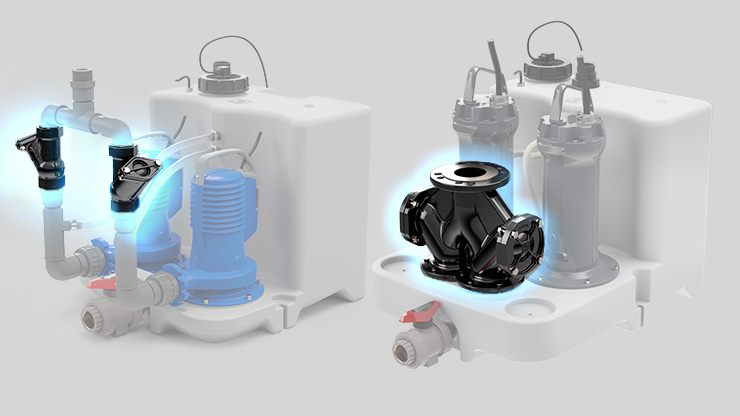

044 lifting station Zenit pumpBOX check valve

Racores de salida y válvulas de retención de PVC (modelos GR).
Válvula de retención doble de fundición con brida UNI (modelos DG).

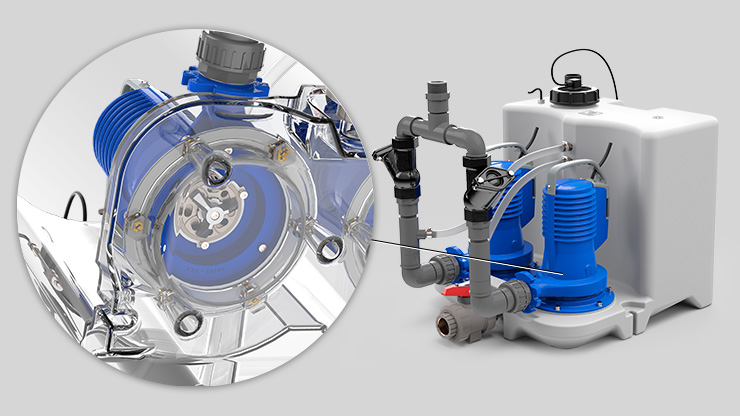

042 lifting station Zenit pumpBOX GRbluePRO

Bombas GR bluePRO
Bombas con turbina trituradora de alta resistencia apta para aguas residuales cargadas de fibras y filamentos.
Versión monofásica suministrada con protección amperométrica y disyuntor para garantizar un alto par de arranque y una acción de corte eficaz incluso durante la fase de arranque.
Cuchilla giratoria
Con tres cuchillas de acero cromado con tratamiento especial para dar mayor fiabilidad en el corte de cuerpos sólidos.

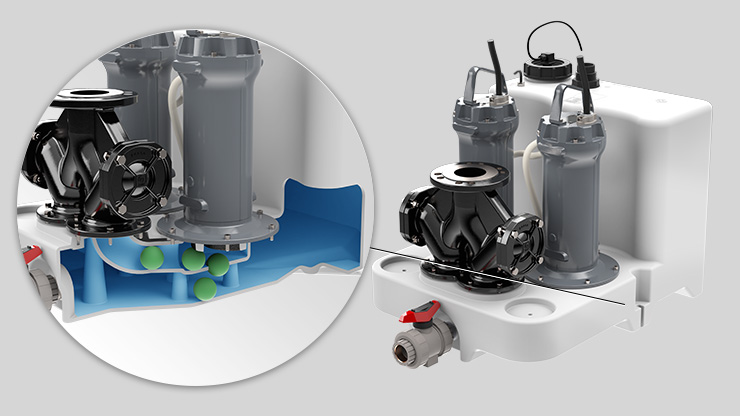

043 lifting station Zenit pumpBOX DG grey
Bombas DGG
Bombas con turbina vortex con gran paso libre, perfectas para utilizarse con líquidos sucios que contienen cuerpos sólidos.
Paso libre, la turbina vortex empotrada y la conformación interna del depósito garantizan un amplio paso libre y un funcionamiento regular incluso en presencia de cuerpos sólidos de gran tamaño.

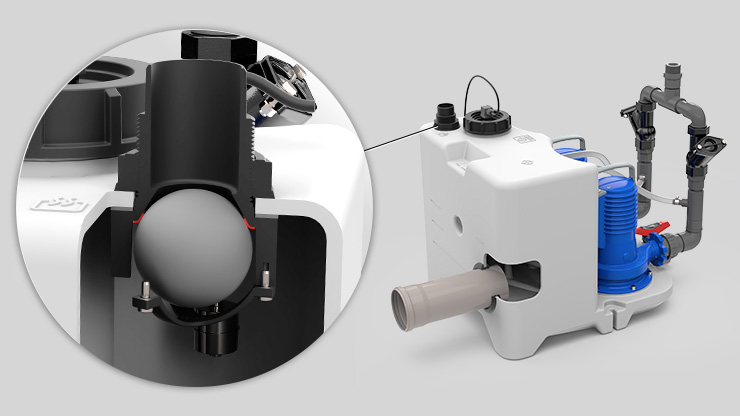

05 lifting station Zenit pumpBOX Air venting system

Sistema de purga de aire con filtro de carbón activo y posibilidad de conexión a tubería externa DN40.
La válvula de seguridad con flotador asegura el cierre hermético del conducto en caso de subida de nivel y evita posibles fugas de líquido.

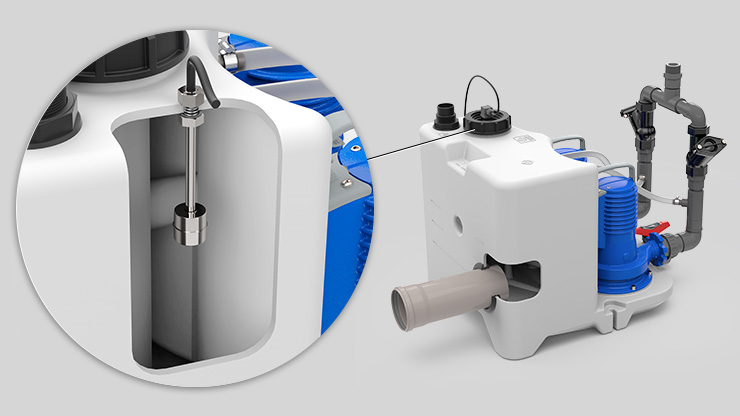

06 lifting station Zenit pumpBOX stainless steel float switch

Alarma de nivel máximo mediante interruptor de flotador de acero inoxidable.

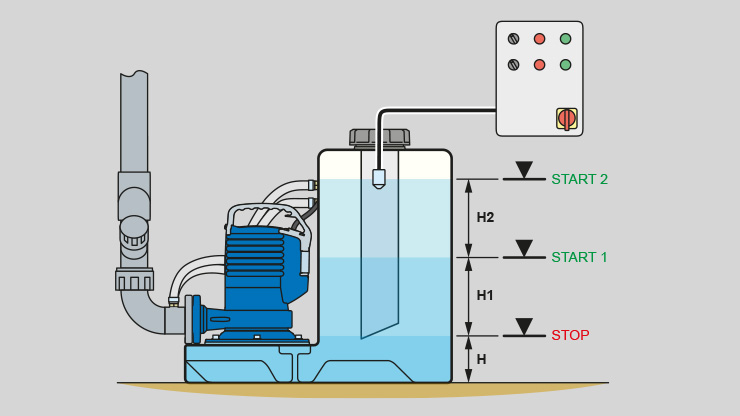

07 lifting station Zenit pumpBOX start stop device
Dispositivo de arranque/parada de la bomba mediante sensor de presión o flotador con múltiples contactos.
El sistema puede utilizar un sensor de presión para conectarse a un cuadro eléctrico o un innovador flotador con múltiples contactos.
08 lifting station Zenit pumpBOX inlet pipework

Predisposición para tubería de entrada desde la parte superior o desde las paredes laterales y traseras (alturas estándar h 180, 250, 315 mm para conexión directa al inodoro). Juntas Ø75-110 mm incluidas.

¿Quieres configurar el producto? Descubre Zeno Navigator Suite

Especificaciones

lifting station Zenit pumpBOX operating ranges
Depósito de PE certificado EN 12050-1, 12050-2
Volumen nominal 75 litros (versión GR) o 115 litros (versión DG)
Color blanco para una comprobación inmediata del nivel de líquido en el interior
Construcción robusta de una sola pieza con pies de refuerzo interno
Silenciosa (<70 dB), sellada contra líquidos y olores
Gran mirilla de inspección Ø90 mm en la pared superior
Versión GR (bomba trituradora) o DG (vortex)
Versión con bomba simple o doble
Válvulas de retención y racores de PVC que no requieren mantenimiento (versión GR)
Válvula de retención doble de fundición UNI embridada (versión DG)
Flotador para alarma de nivel máximo de serie
Sistema automático de arranque/parada de bomba a través del flotador o sensor de nivel

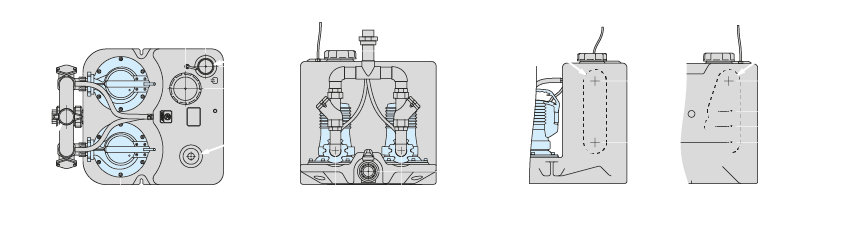

pumpBOX GR dimensions

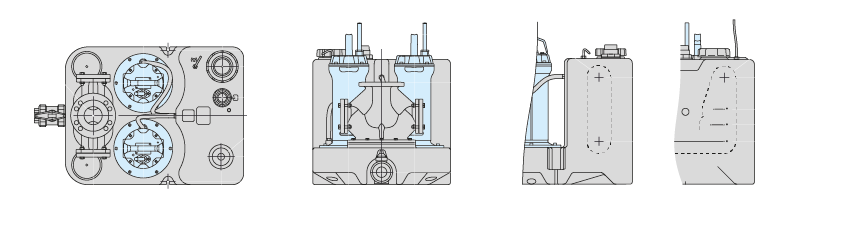

pumpBOX DG dimensions
