BluePRO系列潜水电泵

BluePRO 系列 潜水电泵 需要高性能和重载工况的民用及专业领域。配备水泵型号分四种水力形式的叶轮:

  • DRENO (DR bluePRO) 系列采用半开式多流道叶轮,适合输送清水、含有小颗粒的轻度污水。
  • DRAGA (DG bluePRO)系列采用涡流叶轮和大过流通道,适合输送含大固体颗粒物的污水。
  • GRINDER (GR bluePRO)系列采用带有切割系统叶轮。
  • HIGH HEAD (AP bluePRO)系列采用半开式多流道叶轮,具有高扬程特点。

BluePRO系列潜水电泵是泽尼特 BlueBox污水提升装置的专业配套水泵,提供优化排水服务。垂直出口型号配通气阀使泵即使在箱体内水完全排空后可以启动。
专业的水泵零部件设计保证了水泵杰出的稳定性和快速便捷的维修。每台水泵出厂前均需进行压力测试,保证垫圈、电缆密封套及机械密封的完美组装和运作。

铸铁结构和双重油浸机封保证水泵坚固、稳定,适用于重型工况领域以及民用、家用或小型工厂领域含固体颗粒物或纤维物质的污水提升。BluePRO系列潜水电泵还有IECEx防爆版本可选。

BluePRO系列可选配IECEx防爆版本, 获Ex ec h IIC T3 Gc / Ex ec nC h IIC T3 Gc 防爆认证。

产品系列

Zenit bluePRO AP electric submersible pump

AP BluePRO

AP [ALTA PREVALENZA]

  • 铸铁半开式多流道叶轮
  • 高扬程设计

  • 主要用于输送轻度污水或含有小颗粒和砂砾的污水
  • 含小颗粒的渗透水
  • 应用于景观喷泉及水景建筑
Zenit bluePRO AP Series electric submersible pump impeller

产品系列特点

  • 电压供应
    220/240 V ~1 - 380/400 V ~3
  • 频率
    50 Hz
  • 功率
    0.74 ÷ 1.5 kW
  • 极数
    2
  • 垂直出口
    GAS 1½" - DN32
  • 水平出口
    -
  • 过流能力
    最大6mm
  • 最大流量
    438 l/min
  • 最高扬程
    27.3 m
  • 电压供应
    220/240 V ~1 - 380/400 V ~3
  • 频率
    60 Hz
  • 功率
    0.74 ÷ 1.5 kW
  • 极数
    2
  • 垂直出口
    -
  • 水平出口
    GAS 1½" - DN32
  • 过流能力
    最大6mm
  • 最大流量
    438 l/min
  • 最高扬程
    27.3 m

安装

Free installation of bluePRO AP
自由式安装
Permanent installation of bluePRO AP
固定式安装
Installation of bluePRO AP with DAC E external coupler
外部耦合安装
› DAC-E
Installation of bluePRO AP with DAC V bottom coupler
底部耦合安装
› DAC-V
Installation of bluePRO AP with DAC H bottom coupler
底部耦合安装
› DAC-H
Zenit bluePRO DG electric submersible pump

DG BluePRO

DG [DRAGA]

  • 铸铁无阻塞涡流叶轮
  • 大过流能力

  • 处理污水
  • 输送含固体颗粒物的污水
  • 应用于民用和住宅领域的污水提升设备
Zenit bluePRO DG Series electric submersible pump impeller

产品系列特点

  • 电压供应
    220/240 V ~1 - 380/400 V ~3
  • 频率
    50 Hz
  • 功率
    0.37 ÷ 1.5 kW
  • 极数
    2
  • 垂直出口
    GAS 1½" - GAS 2"
  • 水平出口
    -
  • 过流能力
    最大50mm
  • 最大流量
    758 l/min
  • 最高扬程
    15.3 m
  • 电压供应
    220/240 V ~1 - 380/400 V ~3
  • 频率
    60 Hz
  • 功率
    0.37 ÷ 1.5 kW
  • 极数
    2
  • 垂直出口
    GAS 1½" - GAS 2"
  • 水平出口
    -
  • 过流能力
    最大50mm
  • 最大流量
    758 l/min
  • 最高扬程
    15.3 m

安装

Free installation of bluePRO DG
自由式安装
Permanent installation of bluePRO DG
固定式安装
Installation of bluePRO DG with DAC E external coupler
外部耦合安装
› DAC-E
Installation of bluePRO DG with DAC V bottom coupler
底部耦合安装
› DAC-V
Installation of bluePRO DG with DAC H bottom coupler
底部耦合安装
› DAC-H
Zenit bluePRO DR electric submersible pump

DR BluePRO

DR [DRENO]

  • 铸铁半开式多流道叶轮
  • 吸滤网

  • 输送清水或含轻微固体颗粒物的污水
  • 适合输送雨水、渗透水和地下水
  • 应用于灌溉及需要高水力性能的排水设备安装场合
Zenit bluePRO DR Series electric submersible pump impeller

产品系列特点

  • 电压供应
    220/240 V ~1 - 380/400 V ~3
  • 频率
    50 Hz
  • 功率
    0.37 ÷ 1.5 kW
  • 极数
    2
  • 垂直出口
    GAS 1½" - GAS 2"
  • 水平出口
    -
  • 过流能力
    最大15mm
  • 最大流量
    708 l/min
  • 最高扬程
    17.0 m
  • 电压供应
    220/240 V ~1 - 380/400 V ~3
  • 频率
    60 Hz
  • 功率
    0.37 ÷ 1.5 kW
  • 极数
    2
  • 垂直出口
    GAS 1½" - GAS 2"
  • 水平出口
    -
  • 过流能力
    最大15mm
  • 最大流量
    708 l/min
  • 最高扬程
    17.3 m

安装

Free installation of bluePRO DR
自由式安装
Permanent installation of bluePRO DR
固定式安装
Installation of bluePRO DR with DAC E external coupler
外部耦合安装
› DAC-E
Installation of bluePRO DR with DAC V bottom coupler
底部耦合安装
› DAC-V
Installation of bluePRO DR with DAC H bottom coupler
底部耦合安装
› DAC-H
Zenit bluePRO GR electric submersible pump

GR BluePRO

GR [GRINDER]

  • 铸铁半开式多流道叶轮
  • 高扬程设计

  • 主要用于轻度污水或含小颗粒和砂砾的污水
  • 输送含小颗粒的渗透水
  • 应用于景观喷泉及水景建筑
Zenit bluePRO GR Series electric submersible pump impeller

产品系列特点

  • 电压供应
    220/240 V ~1 - 380/400 V ~3
  • 频率
    50 Hz
  • 功率
    0.74 ÷ 1.5 kW
  • 极数
    2
  • 垂直出口
    -
  • 水平出口
    GAS 1½" - DN32
  • 过流能力
    -
  • 最大流量
    342 l/min
  • 最高扬程
    27.7 m
  • 电压供应
    220/240 V ~1 - 380/400 V ~3
  • 频率
    60 Hz
  • 功率
    0.74 ÷ 1.5 kW
  • 极数
    2
  • 垂直出口
    -
  • 水平出口
    GAS 1½" - DN32
  • 过流能力
    -
  • 最大流量
    342 l/min
  • 最高扬程
    27.7 m

安装

Free installation of bluePRO GR
自由式安装
Permanent installation of bluePRO GR
固定式安装
Installation of bluePRO GR with DAC E external coupler
外部耦合安装
› DAC-E
Installation of bluePRO GR with DAC V bottom coupler
底部耦合安装
› DAC-V
Installation of bluePRO GR with DAC H bottom coupler
底部耦合安装
› DAC-H

细节

Zenit bluePRO Series electric submersible pump handle

符合人体工学设计 塑料材质提升手柄。方便水泵的提升和移除。
通过调节 浮球开关 来调整起停液位。

Zenit bluePRO Series electric submersible pump cable gland

创新的 电缆密封系统带支托系统和8字型 密封圈确保气密性。方便水泵移除进行维修。

Zenit bluePRO Series electric submersible pump capacitor

单相泵内置电容

Zenit bluePRO Series electric submersible pump case

铸铁EN-GJL-250 结构保证 坚固 耐用性以防需要拆修和替换电机进行维修。

Zenit bluePRO Series electric submersible pump strainer

不锈钢吸滤器 和曝气盘(型号50, 75和 100)。高科技聚合物吸滤器 带铸铁曝气盘和支座(型号 150 and 200)[DR bluePRO]

Zenit bluePRO Series electric submersible pump breather valve

排空阀可以排空水泵吸入的空气,保证水泵长时间使用的稳定。[DG bluePRO] [DR bluePRO]

Zenit bluePRO Series electric submersible pump pressure test

每台水泵都需要进行电机密封腔的压力测试。

Zenit bluePRO Series electric submersible pump V ring mechanical seals

双重油浸碳化硅机械密封。V型 密封圈 通过与液体直接接触阻隔杂质来保护机械密封使其保持良好的工作状态.

Zenit bluePRO Series electric submersible pump oil chamber

得益于专利系统,使得维修简便,保证机封长久使用寿命。

Zenit bluePRO Series electric submersible pump free passage

无阻塞流道允许通过最大 固体颗粒物直径50mm的固体,防止叶轮积垢。 [DG blue PRO]

Zenit bluePRO Series electric submersible pump anti clogging system

不锈钢 曝气盘。 确保小固体颗粒的上浮排出,防止叶轮结垢。 [DR blue PRO] [GR blue PRO]

想要配置您的产品? 浏览Zeno Navigator 选型套组

规格

Zenit bluePRO Series electric submersible pump operating ranges
液体最高温度 40°C [90°C max 3 min]
液体PH值 6÷14
液体粘度 1 mm²/s
最大淹没深度 20 m
介质密度 1 kg/dm³
最大运行噪音 <70 dB
每小时最多启动次数 30
电机壳 铸铁EN-GJL-250
叶轮 铸铁 EN-GJL-250
螺母和螺栓 不锈钢等级A2-70
标准垫圈 NBR橡胶
Shaft AISI 431 不锈钢
涂漆 环保环氧树脂 (中等厚度80 μμm)
Zenit DAC E couplers

DAC-E

Zenit DAC V 32 50 couplers

DAC-V 32÷50

Zenit DAC H couplers

DAC-H

Zenit SRP knife gate valve

SRP

Zenit KFL flange

KFL

Zenit KAT chain

KAT

Zenit MAC 3 float switch

MAC 3

未找到您要的结果? 联系我们

下载

Blue - BluePRO 系列潜水电泵
数据手册

Blue - BluePRO 系列潜水电泵

Industrial Product Overview
样本目录

Industrial Product Overview

产品总览
样本目录

产品总览

Lifting Station 污水提升装置
样本目录

Lifting Station 污水提升装置

Pump Control Plug 水泵控制器
样本目录

Pump Control Plug 水泵控制器

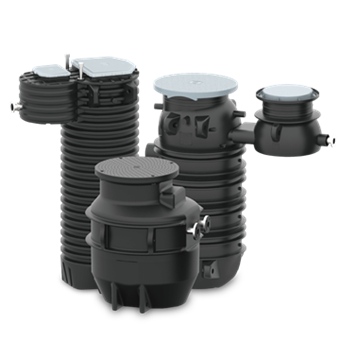

一体化预制式泵站
