BlueBox 污水提升装置

BlueBox污水提升装置 系列蓝盒箱体为聚乙烯材质,内部结构设计简单,安装便捷。适用于收集 清水、雨水及洗衣机、卫生间的生活污水,安装于低于市政排污管道的场所,如车库和地下室。BlueBox系列污水提升装置采用Blue系列BluePRO 系列潜水电泵, 设计配套使用。

BlueBox 60, 90, 150及250适用于家用和小型住宅安装,内置一台 潜水电泵。BlueBox 400 用于民用建筑,为保证产品完整的可靠性,可内置两台 水泵。

BlueBox 污水提升装置可采用地面安装和地埋式安装。可预置泽尼特 BlueBluePRO 系列 潜水电泵;根据介质情况不同,可配置无阻塞涡流泵 [DRAGA] 或切割泵 [GRINDER]。特别的,在如抽送清水或盥洗盆污水情况下,BlueBox 60系列 可以配置半开式多流道水泵(DRENO)或(ALTA PREVALENZA) 高扬程水泵
预留多处进水口,方便客户依据现场条件选择。

BlueBox内部可配置多种电气 及水力部件,方便安装和使用。 所有型号的水泵都可以直接放于蓝盒底部,无需其他附件。

BlueBox 250和400的安装也可选用简便的底部耦合装置。安装于出水口处的止回球阀可置于箱体内部,结构紧凑,无任何安装限制。

产品系列

Zenit blueBOX Series 60 litre lifting stations

BlueBox 60

污水提升装置

  • 箱体容积60L

  • 家庭排水系统
  • 小型住宅安装

产品系列特点

  • 有效容积 [l]
    60
  • 水泵数量
    1
  • 抽送介质最高温度
    40°C [短时最高可达90°C ]
  • 进水管径[Ø max]
    9xØ110 - 1xØ75
  • 排出管径
    1xØ1½" - 1xØ2"
  • 附件
    电缆密封件
    紧急排空阀
    高位报警浮球 (仅用于 Blue系列 潜水电泵]
  • 排出管径
    Ø1½" [PVC]
  • 垫圈
    1xØ110mm
    1xØ75mm
    2xØ50 mm
    1xØ1½" [排出管径]
  • 重量 [kg]
    8
Zenit blueBOX Series 90 litre lifting stations

BlueBox 90

污水提升装置

  • 有效容积 90L

  • 家庭排水系统
  • 小型住宅安装

产品系列特点

  • 有效容积[l]
    90
  • 水泵数量
    1
  • 抽送介质最高温度
    40°C [短时最高可达90°C]
  • 进水管径[Ø 最大]
    9xØ110 - 1xØ75
  • 排出管径
    1xØ1½" - 1xØ2"
  • 附件
    电缆密封件
    紧急排空阀
    高位报警浮球(仅用于 Blue系列 潜水电泵]
  • 排出管径
    Ø1½" [PVC] - Ø2" [PVC]
  • 垫圈
    1xØ110mm
    1xØ75mm
    2xØ50 mm
    1xØ1½", 1xØ2" [排出口]
  • 重量 [kg]
    9
Zenit blueBOX Series 150 litre lifting stations

BlueBox 150

污水提升装置

  • 有效容积150L

  • 家庭排水系统
  • 小型住宅安装

产品系列特点

  • 有效容积 [l]
    150
  • 水泵数量
    1
  • 抽送介质最高温度
    40°C [短时最高可达 90°C]
  • 进水管径[Ø 最大]
    9xØ110 - 1xØ75
  • 排出管径
    1xØ1½" - 1xØ2"
  • 附件
    电缆密封件
    紧急排空阀
    高位报警浮球 (仅用于 Blue系列潜水电泵]
  • 排出管径
    Ø1½" [PVC] - Ø2" [PVC]
  • 垫圈
    1xØ110mm
    1xØ75mm
    2xØ50 mm
    1xØ1½", 1xØ2" [排出口]
  • 重量 [kg]
    9
Zenit blueBOX Series 250 litre lifting stations

BlueBox 250

污水提升装置

  • 有效容积250L

  • 家庭排水系统
  • 小型住宅安装

产品系列特点

  • 有效容积[l]
    250
  • 水泵数量
    1
  • 抽送介质最高温度
    40°C [短时最高可达90°C]
  • 进水管径[Ø 最大]
    6xØ110
  • 排出管径
    1xØ1½" ÷ Ø2
  • 附件
    电缆密封件
    紧急排空阀
  • 排出管径
    Ø1½" [PVC] - Ø2" [ZN]
  • 垫圈
    2xØ110mm
    1xØ75mm
    1xØ1½"
    1xØ2" [排出口]
  • 重量[kg]
    15
Zenit blueBOX Series 400 litre lifting stations

BlueBox 400

污水提升装置

  • 有效容积400L

  • 民用排水系统
  • 中型住宅安装

产品系列特点

  • 有效容积[l]
    400
  • 水泵数量
    2
  • 抽送介质最高温度
    40°C [短时最高可达 90°C ]
  • 进水管径[Ø 最大]
    12xØ110
  • 排出管径
    2xØ1½" ÷ Ø2
  • 附件
    电缆密封件
    紧急排空阀
  • 排出管径
    Ø1½" [PVC] - Ø2" [ZN]
  • 垫圈
    4xØ110mm
    2xØ75mm
    2xØ1½"
    2xØ2" [mandata]
  • 重量[kg]
    31

细节

Zenit blueBOX Series lifting station cover
坚固的 手持式带垫圈箱盖。当使用备用泵紧急排空时,确保简便、卫生的排水。
Zenit blueBOX Series lifting station cable gland
专利模块化 电缆密封系统在无需剪断电缆的情况下就能移除泵或浮球开关。
Zenit blueBOX Series lifting station inlets
污水管道 进口 可侧开。
Zenit blueBOX Series lifting station handles
两个 整体提升手柄,方便手动运输。
Zenit blueBOX Series lifting station gaskets
NBR橡胶垫圈 保证了密封性, 使管道 和泵不需要密封剂就能快速连接。
Zenit blueBOX Series lifting station emptying
底部设置紧急排水装置(包括螺纹接头)。
Zenit blueBOX Series lifting station anti overflow float switch
控制柜连接报警灯和蜂鸣器,浮球 开关 可在水泵故障或液体液位达最大临界值时给用户报警,采取快速行动防止液体溢出。[可选]
Zenit blueBOX Series lifting station coupling
耦合装置 可以使泵和设备分离,适合任何维修需求, 而不用将管道与提升设备拆分。

想要配置您的产品? 浏览Zeno Navigator 选型套组

规格

BlueBox 60 &90 &150& 250 配套一个泵 ;BlueBox 400 以上系列可配2个泵.
所有型号都能直接安装; 耦合装置适用于 250 和 400 系列。
可承压检修盖
箱体和箱盖之间垫密封圈
用防水密封垫简化进水口、出水口和通气管的安装
一体式提升手柄
底部设置紧急排水装置
专利防水电缆,便于泵拆卸
人性化手提孔设计保证地埋式安装的提力

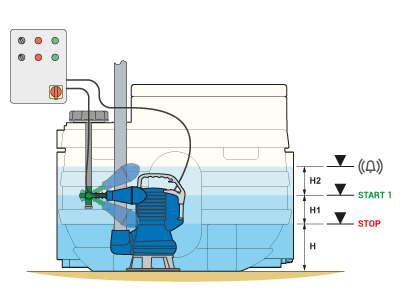

Installation of blueBOX standard and with optional float switch
,推荐使用浮球开关控制泵的起/停。
根据需求也可以使用带有溢出报警功能的浮球开关(用于连接到电气控制面板)。
Zenit MAC 3 float switch

MAC 3

Zenit LEVEL float switch

LEVEL
