Lage
Das neu erbaute Navis Hotel in der Nähe von Opatija in Kroatien befindet sich direkt an der Küste an einem Felshang. Aufgrund dieser besonderen Lage erfolgt die Zufahrt zum Hotel von der höher gelegenen öffentlichen Straße, wo sich auch der Parkplatz und die Hotelrezeption befinden.
Knapp unterhalb des Straßenniveaus liegt die öffentliche Kanalisation. In 120 m Entfernung von der Rezeption und 40 m vom nächstgelegenen Haus ist der Anschluss zwischen der Druckleitung und der Gefällesammelleitung.
Eine derartige Situation wies zwei große Herausforderungen auf: 21 m Unterschied bei der geodätischen Höhe und eine sehr lange Leitung.
Um diesen Anforderungen gerecht werden zu können, berechnete der Projektmanager einen Durchfluss von 7 l/s und forderte von Salix alba (die Vertretung der Zenit Gruppe in Kroatien) Elektromotorpumpen mit Grinder Laufrad an. Der Sammel- und Pumpenschacht war in der Garage untergebracht.
Lösung
Um die Anforderungen des Projektmanagers zu erfüllen, wurde eine Pumpanlage mit drei GRN 550/2/G50H in der Ausführung mit Grinder Laufrad der Serie N erstellt, die für den Wechselbetrieb optimiert sind: Bei geringer Last ist nur eine Pumpe in Betrieb, während sich die anderen beiden bei Nennlast oder bei Spitzenlast einschalten.
Mit diesem System arbeiten die Pumpen abwechselnd.
Das Schachtvolumen ist so berechnet, dass:
- die Anzahl der Gesamteinschaltungen der Pumpe niedrig, aber dennoch ausreichend ist, um den ordnungsgemäßen Austausch der Flüssigkeit zu ermöglichen;
- der Durchmesser der Leitung so ausgelegt werden kann, dass die Strömungsgeschwindigkeit niedrig genug ist, um Druckverlust zu vermeiden, gleichzeitig aber hoch genug, um unabhängig von der Anzahl der eingeschalteten Pumpen Ablagerungen in den Rohrleitungen zu vermeiden;
- das Volumen des Abwassers in der unter Druck stehenden Leitung niedriger als das zur Einschaltung der ersten Pumpe erforderliche Volumen ist (wichtig im Falle einer Funktionsstörung des Rückschlagventils).
Vorteile
Die Anlage mit drei Pumpen ist wenig störungsanfällig und besonders energieeffizient, daher ist die Aufwandsquote sehr niedrig.

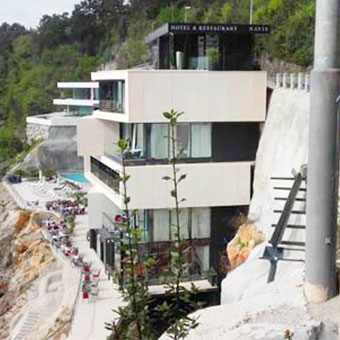

Navis Hotel, view from the street

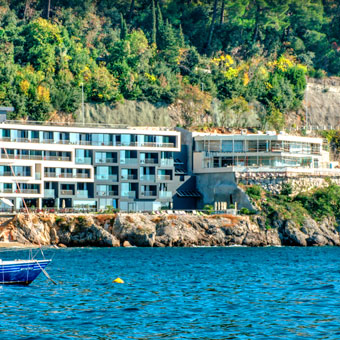

Navis Hotel, view from the sea

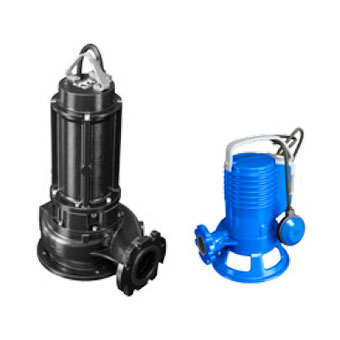

The pumps used: GRN and GRbluePRO
