Tauchmotorpumpen Serie bluePRO

Die Serie bluePRO ist für den Einsatz unter ungünstigen Bedingungen oder im Dauerbetrieb im Haushalt und in Wohngebäuden bestimmt.
Sie ist mit vier verschiedenen Arten von Hydrauliken lieferbar:

  • DRENO (DR bluePRO) mit offenem Mehrkanal-Laufrad für fäkalienfreies oder leicht fäkalienhaltiges Schmutzwasser
  • DRAGA (DG bluePRO) mit Freistrom-Laufrad und großem Kugeldurchgang für Schwarzwasser
  • GRINDER (GR bluePRO) mit Schneidwerk; ALTA PREVALENZA (AP bluePRO) mit offenem Mehrkanal-Laufrad mit großer Förderhöhe.

Sie sind für den Einsatz in den Hebeanlagen blueBOX optimiert. Die Modelle mit vertikalem Druckstutzen haben ein Entlüftungsventil, welches das Anfüllen der Pumpe ohne Eingriff an der Anlage auch nach der vollständigen Entleerung des Behälters ermöglicht.
Alle Komponenten sind auf maximale Zuverlässigkeit und Wartungsfreundlichkeit ausgelegt. Alle Modelle werden einer Druckprüfung unterzogen, um zu gewährleisten, dass sie fachgerecht montiert wurden und dass die Dichtungen, die Kabeldurchführung und die Gleitringdichtungen einwandfrei funktionieren.

Dank der Konstruktion aus Gusseisen und der doppelten Gleitringdichtung in Ölkammer eignen sich diese robusten und zuverlässigen Modelle auch für den Schwerbetrieb beim Heben von rechengereinigtem oder fäkalienhaltigem Schmutzwasser mit langfaserigen und festen Bestandteilen in Anlagen von Ein- und Mehrfamilienhäusern und kleinen kommunalen Anlagen. Lieferbar sind auch Modelle mit IECEx-Zertifikat.

Lieferbar sind auch nach IECEx Ex ec h IIC T3 Gc / Ex ec nC h IIC T3 Gczertifizierte Modelle.

Modelle

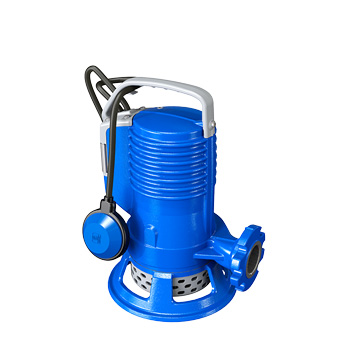

Zenit bluePRO AP electric submersible pump

AP bluePRO

AP [ALTA PREVALENZA]

  • Offenes Mehrkanal-Laufrad aus Gusseisen
  • Große manometrische Förderhöhe

  • Vorwiegend saubere bzw. kleine Festkörper oder Sand enthaltende Flüssigkeiten
  • Sickerwasser mit geringem Sandgehalt
  • Ideal für Springbrunnen und Wasserspiele
Zenit bluePRO AP Series electric submersible pump impeller

Merkmale des Sortiments

  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    0.74 ÷ 1.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    GAS 1½" - DN32
  • Horizontaler Druckstutzen
    -
  • Kugeldurchgang
    max. 6 mm
  • Max. Förderleistung
    438 l/min
  • Max. Förderhöhe
    27.3 m
  • Power supply
    220/240 V ~1 - 380/400 V ~3
  • Frequency
    60 Hz
  • Power
    0.74 ÷ 1.5 kW
  • Poles
    2
  • Vertical discharge
    GAS 1½" - DN32
  • Horizontal discharge
    -
  • Free passage
    max 6mm
  • Max. Förderleistung
    438 l/min
  • Max. Förderhöhe
    27.3 m

Installationen

Free installation of bluePRO AP
FREISTEHENDE Installation
Permanent installation of bluePRO AP
Festinstallation
Installation of bluePRO AP with DAC E external coupler
Installation mit EXTERNER KUPPLUNGSVORRICHTUNG
› DAC-E
Installation of bluePRO AP with DAC V bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-V
Installation of bluePRO AP with DAC H bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-H
Zenit bluePRO DG electric submersible pump

DG bluePRO

DG [DRAGA]

  • Freistrom-Laufrad aus Gusseisen
  • Freier Kugeldurchgang

  • Kanalisationsabwasser
  • Fäkalienhaltiges Schmutzwasser mit Festanteilen
  • Hebeanlagen für gebäudetechnische und kleine kommunale Anlagen
Zenit bluePRO DG Series electric submersible pump impeller

Merkmale des Sortiments

  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    0.37 ÷ 1.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    GAS 1½" - GAS 2"
  • Horizontaler Druckstutzen
    -
  • Kugeldurchgang
    max. 50 mm
  • Max. Förderleistung
    758 l/min
  • Max. Förderhöhe
    15.3 m
  • Power supply
    220/240 V ~1 - 380/400 V ~3
  • Frequency
    60 Hz
  • Power
    0.37 ÷ 1.5 kW
  • Poles
    2
  • Vertical discharge
    GAS 1½" - GAS 2"
  • Horizontal discharge
    -
  • Free passage
    max 50mm
  • Max flow rate
    758 l/min
  • Max head
    15.3 m

Installationen

Free installation of bluePRO DG
FREISTEHENDE Installation
Permanent installation of bluePRO DG
Festinstallation
Installation of bluePRO DG with DAC E external coupler
Installation mit EXTERNER KUPPLUNGSVORRICHTUNG
› DAC-E
Installation of bluePRO DG with DAC V bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-V
Installation of bluePRO DG with DAC H bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-H

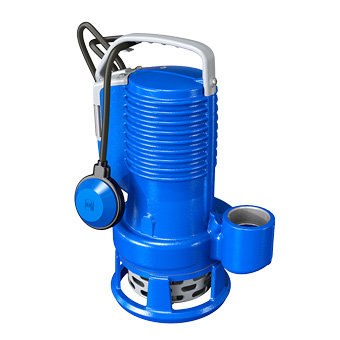

Zenit bluePRO DR electric submersible pump

DR bluePRO

DR [DRENO]

  • Offenes Mehrkanal-Laufrad aus Gusseisen
  • Saugkorb

  • Fäkalienfreies oder leicht fäkalienhaltiges Schmutzwasser
  • Rechengereinigtes Schmutzwasser, Sickerwasser und unterirdisch abgeleitetes Wasser
  • Bewässerung und Anlagen, die nach hohen hydraulischen Leistungen verlangen
Zenit bluePRO DR Series electric submersible pump impeller

Merkmale des Sortiments

  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    0.37 ÷ 1.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    GAS 1¼" - GAS 2"
  • Horizontaler Druckstutzen
    -
  • Kugeldurchgang
    max. 15 mm
  • Max. Förderleistung
    708 l/min
  • Max. Förderhöhe
    17.3 m
  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    60 Hz
  • Leistung
    0.37 ÷ 1.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    GAS 1¼" - GAS 2"
  • Horizontaler Druckstutzen
    -
  • Kugeldurchgang
    max. 15 mm
  • Max. Förderleistung
    708 l/min
  • Max. Förderhöhe
    17.3 m

Installationen

Free installation of bluePRO DR
FREISTEHENDE Installation
Permanent installation of bluePRO DR
Festinstallation
Installation of bluePRO DR with DAC E external coupler
Installation mit EXTERNER KUPPLUNGSVORRICHTUNG
› DAC-E
Installation of bluePRO DR with DAC V bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-V
Installation of bluePRO DR with DAC H bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-H

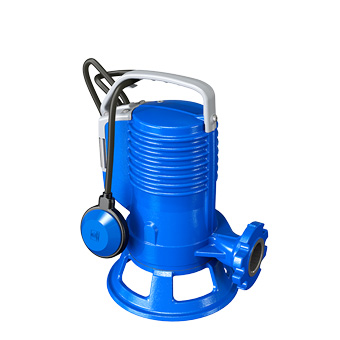

Zenit bluePRO GR electric submersible pump

GR bluePRO

GR [GRINDER]

  • Offenes Mehrkanal-Laufrad aus Gusseisen
  • Schneidwerk mit Drehmesser mit drei Klingen

  • Fäkalienhaltiges Schmutzwasser mit langfaserigen und faserhaltigen Festanteilen
  • Nicht rechengereinigte kommunale Abwässer
  • Hebeanlagen für gebäudetechnische und kleine kommunale Anlagen
Zenit bluePRO GR Series electric submersible pump impeller

Merkmale des Sortiments

  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    0.74 ÷ 1.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    -
  • Horizontaler Druckstutzen
    GAS 1½" - DN32
  • Kugeldurchgang
    -
  • Max. Förderleistung
    342 l/min
  • Max. Förderhöhe
    27.7 m
  • Power supply
    220/240 V ~1 - 380/400 V ~3
  • Frequency
    60 Hz
  • Power
    0.74 ÷ 1.5 kW
  • Poles
    2
  • Vertikaler Druckstutzen
    -
  • Horizontaler Druckstutzen
    GAS 1½" - DN32
  • Kugeldurchgang
    -
  • Max. Förderleistung
    342 l/min
  • Max. Förderhöhe
    27.7 m

Installationen

Free installation of bluePRO GR
FREISTEHEND
Permanent installation of bluePRO GR
FEST
Installation of bluePRO GR with DAC E external coupler
Installation with EXTERNAL COUPLER
› DAC-E
Installation of bluePRO GR with DAC V bottom coupler
Installation with BOTTOM COUPLER
› DAC-V
Installation of bluePRO GR with DAC H bottom coupler
Installation with BOTTOM COUPLER
› DAC-H

Details

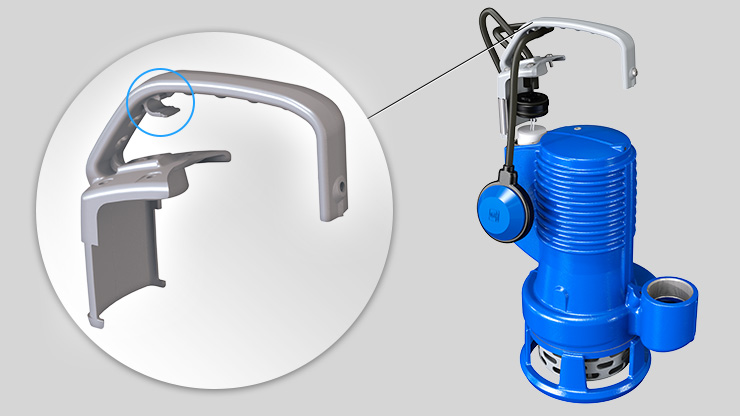

Zenit bluePRO Series electric submersible pump handle

Ergonomisch gestalteter Griff zum bequemen Tragen. Seine Form gestattet die Anbringung eines Hubschäkels, der die Pumpe beim Anheben in einer stabilen Lage hält.
System zum Einstellen des Hubs des Schwimmerschalters zum Ändern der Ein- und Ausschaltniveaus.

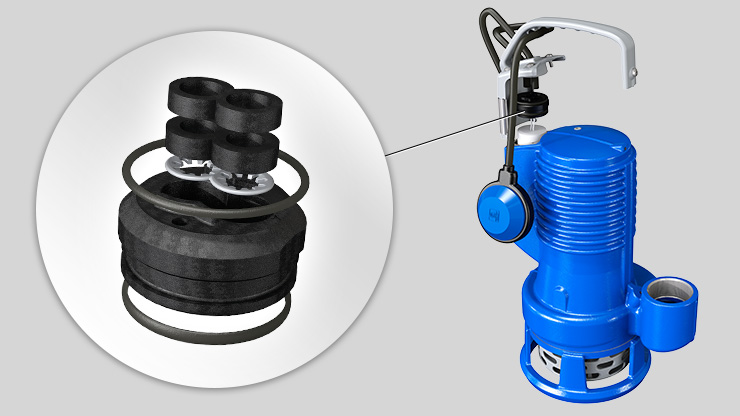

Zenit bluePRO Series electric submersible pump cable gland

Innovative Kabeldurchführung mit Zugentlastung und zweifachem O-Ring zur Gewährleistung der maximalen Dichtheit. Einfacher Ausbau für die Wartung.

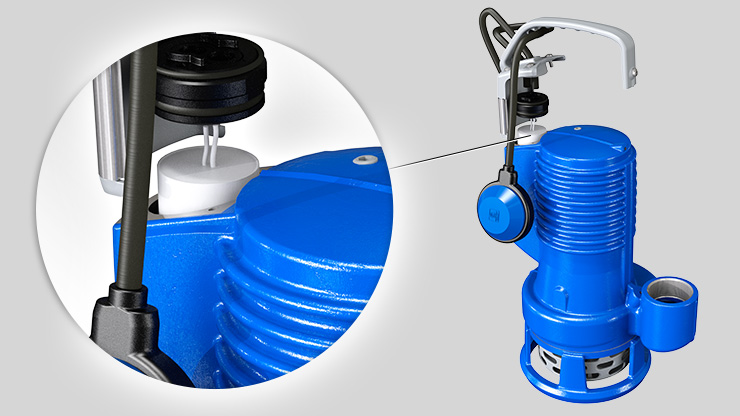

Zenit bluePRO Series electric submersible pump capacitor

Einphasige Modelle mit integriertem Kondensator.

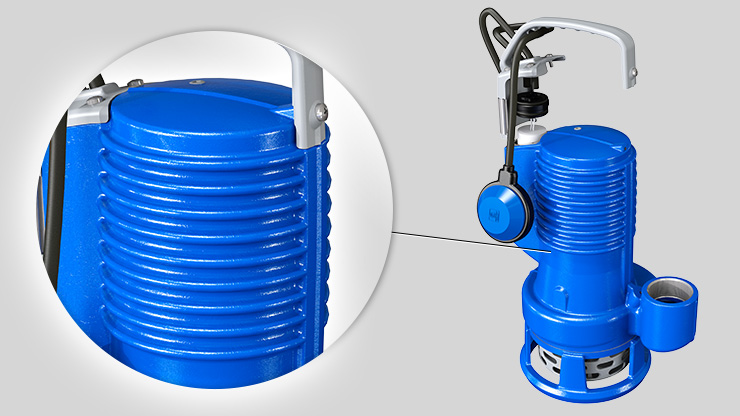

Zenit bluePRO Series electric submersible pump case

Die Konstruktion aus Gusseisen EN-GJL-250 garantiert die Solidität und Beständigkeit auch im Falle von Wartungseingriffen, die den Aus- und Einbau des Motors erfordern.

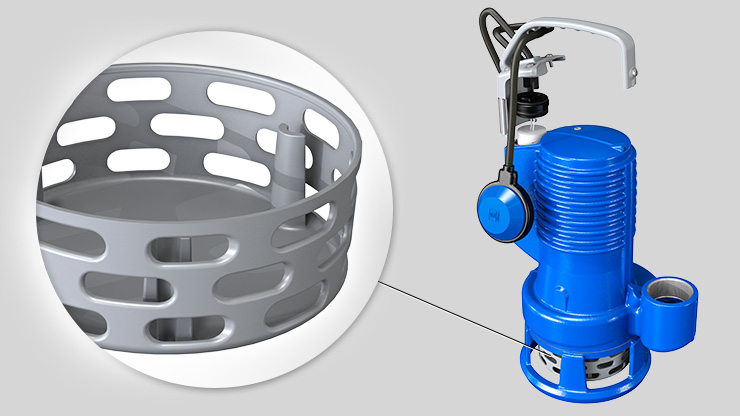

Zenit bluePRO Series electric submersible pump strainer

Saugkorb und Schleißscheibe aus Edelstahl (Modelle 50, 75 und 100). Saugkorb aus Technopolymer mit Schleißscheibe und Unterteil aus Gusseisen (Modelle 150 und 200). [DR bluePRO]

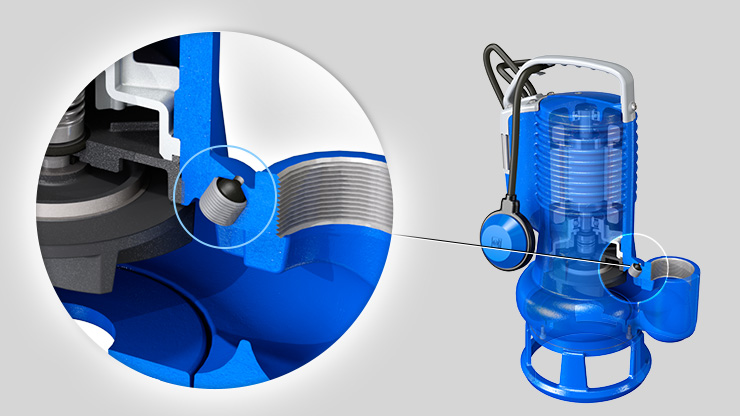

Zenit bluePRO Series electric submersible pump breather valve

Ein Entlüftungsventil zum Abblasen der im Pumpengehäuse enthaltenen Luft
, die sich nach einer Entleerung des Schachts während der Trockenzeit im Pumpenkörper angesammelt hat, garantiert die sichere
Pumpenanfüllung auch nach langen Stillstandszeiten. [DG bluePRO] [DR bluePRO]

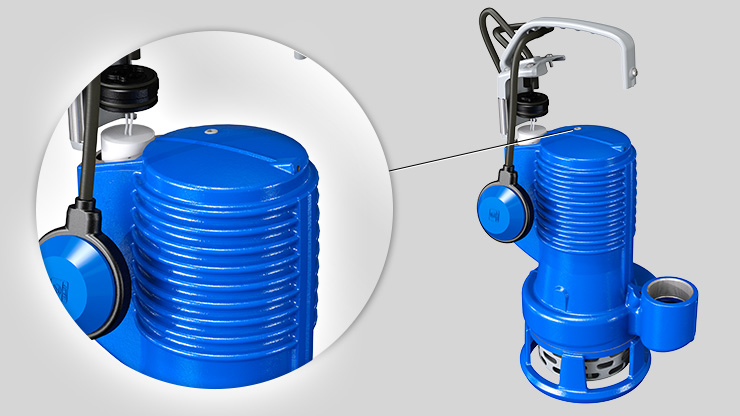

Zenit bluePRO Series electric submersible pump pressure test

Verschlussschraube des Motorraums für die Druckprüfung, der jedes Modell unterzogen wird.

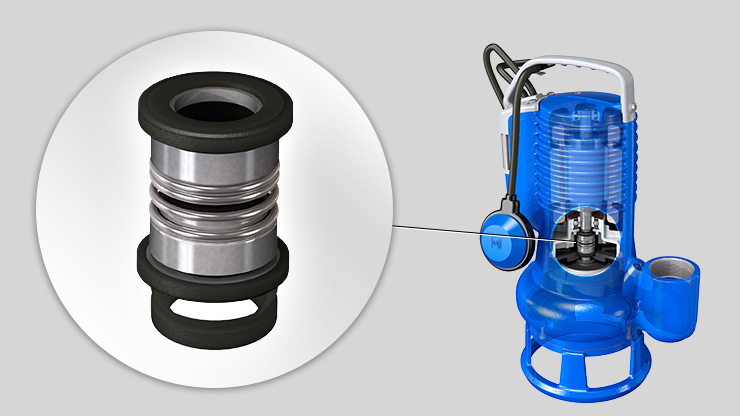

Zenit bluePRO Series electric submersible pump V ring mechanical seals

Zwei Gleitringdichtungen aus Siliziumkarbid (2SiC) in Ölkammer. Die in direktem Kontakt mit dem Fördermedium befindliche V-Ringdichtung schützt die Gleitringdichtungen gegen Fremdkörper und garantiert so ihr ordnungsgemäßes Funktionieren.

Zenit bluePRO Series electric submersible pump oil chamber

Sie garantiert die lange Lebensdauer der Gleitringdichtungen und ist  leicht zugänglich, um die Wartung zu vereinfachen.

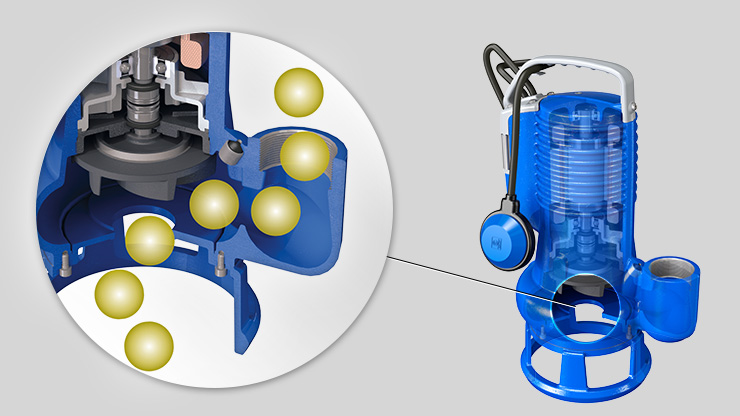

Zenit bluePRO Series electric submersible pump free passage

Der freie Kugeldurchgang gestattet die Passage von Feststoffen bis 50 mm und verhindert die Blockierung des Laufrads. [DG bluePRO]

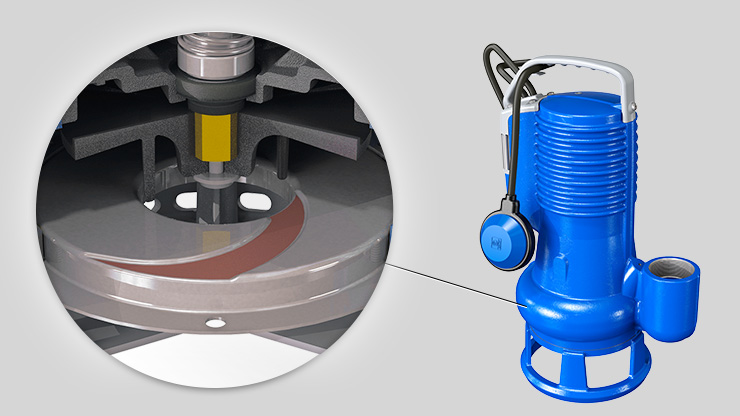

Zenit bluePRO Series electric submersible pump anti clogging system

Schleißscheibe aus Edelstahl. Sie garantiert den Ausstoß kleiner suspendierter Feststoffe und verhindert die Blockierung des Laufrads. [DR bluePRO] [GR bluePRO]

Möchten Sie das Produkt konfigurieren? Entdecken Sie Zeno Navigator Suite

Spezifikationen

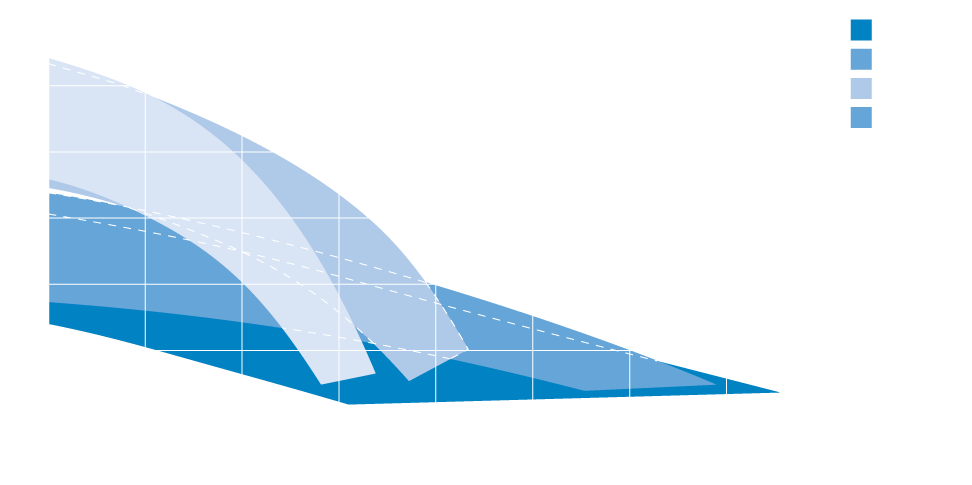

Zenit bluePRO Series electric submersible pump operating ranges
Max. Betriebstemperatur 40 °C [90 °C max. 3 Min]
pH-Wert des Fördermediums 6÷14
Viskosität des Fördermediums 1 mm²/s
Max. Eintauchtiefe 20 m
Dichte des Fördermediums 1 kg/dm³
Max. Schalldruck <70 dB
Max. Anläufe/Stunde 30
Motorgehäuse Gusseisen EN-GJL-250
Laufrad Gusseisen EN-GJL-250
Kleinteile Edelstahl - Klasse A2-70
Standarddichtungen Gummi - NBR
Welle Edelstahl - AISI 431
Lackierung Epoxid, zweikomponentig, auf Wasserbasis (mittlere Dicke 80 μm)
Zenit DAC E couplers

DAC-E

Zenit DAC V 32 50 couplers

DAC-V 32÷50

Zenit DAC H couplers

DAC-H

Zenit SRP knife gate valve

SRP

Zenit KFL flange

KFL

Zenit KAT chain

KAT

Zenit MAC 3 float switch

MAC 3

zenit standard electromechanical control panels

Elektromechanische standardschalttafeln

zenit full service electromechanical control panels

Elektromechanische schalttafeln full service

Zenit self powered alarm panel

Alarmgeber
