MuliBox 污水提升装置

MulIBox污水提升装置是用于当重力排水不可用或距离过远时,收集和提升来自厕所、盥洗室或厨房的污水并将其泵送至市政管道。MulIBox作为电机外置式预组装提升装置得到了EN12050-1和12050-2的欧盟标准认证。

排水距离太长?地下空间无法依靠重力排污?
让MuliBox替您解决这些烦恼。

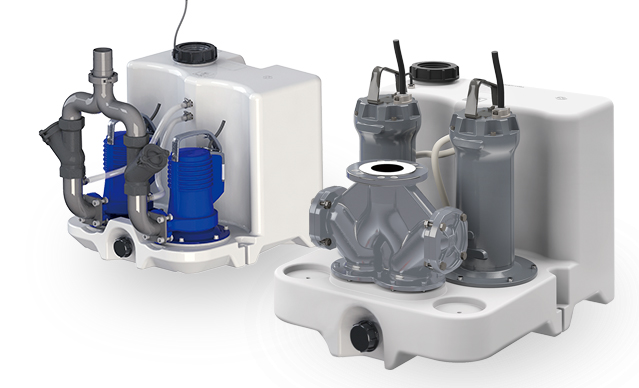

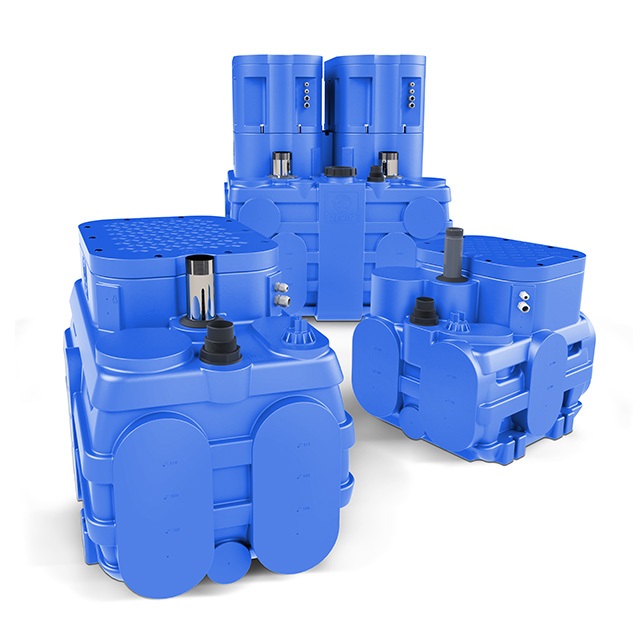

MuliBox 污水提升装置将坚固可靠的聚乙烯(PE)材质箱体与一至二台Zenit水泵相结合,最终得到可用于收集和提升建筑污废水的完整系统。

紧凑,简便与可靠的MuliBox 污水提升装置无需额外开挖或加固工程,即可为您服务。

最多可容纳2台水泵、涡流/切割叶轮可选,不同的配置为MuliBox 带来了多种应用方式。从单体住宅道整个生活社区,从公共建筑到商业综合体,不管室内室外民用公用,都可出色发挥其优势。



标准认证
MuliBox
通过EN12050-1/2 CE标准认证,此欧盟标准定义了泵送含粪便与不含粪便的污水提升装置。得益于设计与测试上的精益求精,MuliBox顺利达标该标准的所有要求。

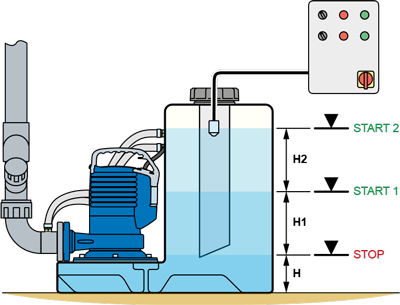

自动启停装置

自动装置通过检测箱内液位来启动和停止水泵运行。系统使用压力传感器。旋开密封螺纹盖,可以通过Ø90mm的检查口快速安装和取出。





MuliBox安装演示视频






产品系列

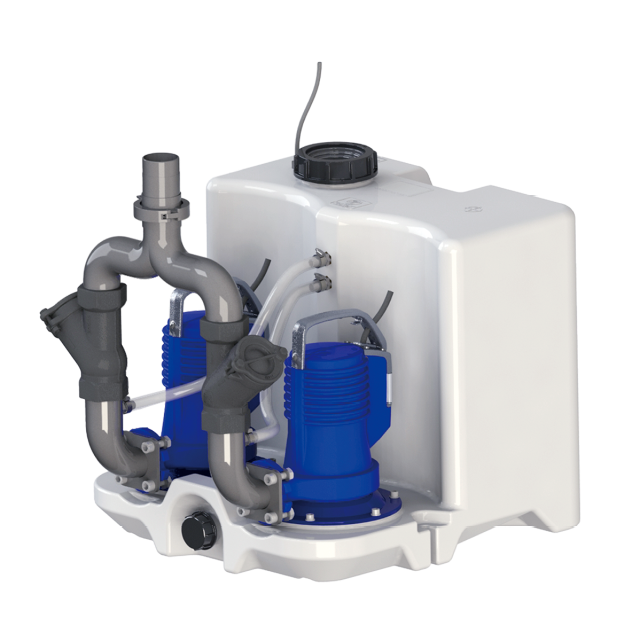

lifting station Zenit MuliBox GR

MuliBox GR

污水提升装置

  • 切割式叶轮

  • 室内民用住宅
  • 含有纤维和丝状物的废水

产品系列特点

  • 箱体容积  [l]
    75
  • 水泵台数
    1/2
  • V/~ (50Hz)
    230/1 - 400/3
  • P2(kW)/极数
    1.1-1.5/2
  • 电流(A)
    3.2 - 7.5
  • 过流能力
    -
  • 出水口大小
    DN 40
  • 进水管大小
    DN 75-110

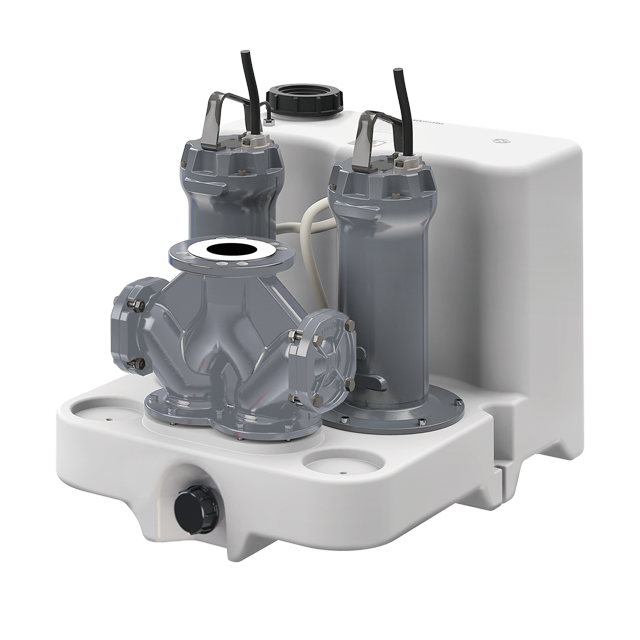

lifting station Zenit MuliBox DG

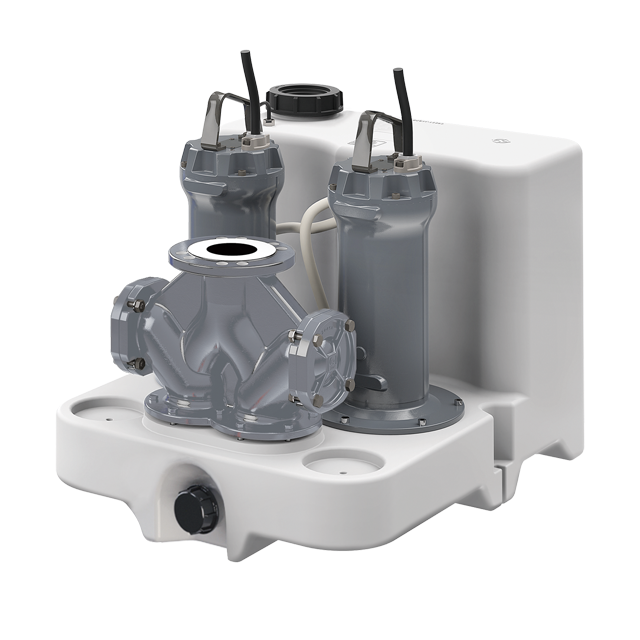

MuliBox DG

污水提升装置

  • 大通道无阻塞叶轮

  • 商业综合体与公共设施建筑
  • 含有大型固体颗粒的污水

产品系列特点

  • 箱体容积 [l]
    115
  • 水泵台数
    1/2
  • V/~ (50Hz)
    230/1 - 400/3
  • P2(kW)/极数
    1.1-3 / 2
    1.5-2.2 / 4
  • 电流
    2.4 - 9.3
  • 过流能力
    45-50mm
  • 出水口
    DN 80
  • 进水管
    DN 75-110

细节

%e7%ae%b1%e4%bd%932

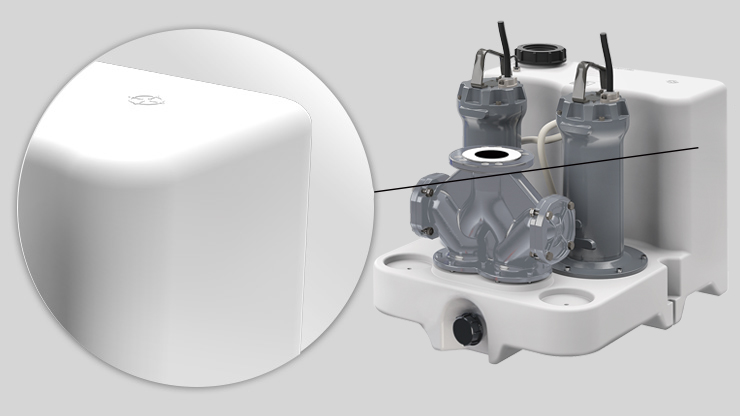

聚乙烯(PE)材质箱体,气密水密性优秀。箱体整合内部加强筋与锚栓固定孔设计。

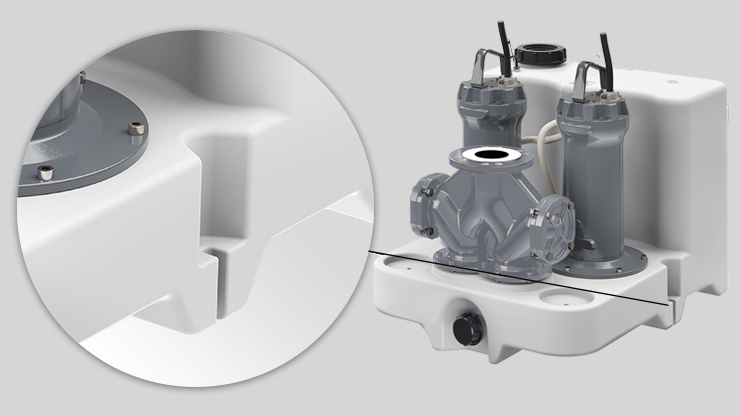

%e9%98%b2%e6%b7%a4%e7%a7%af%e5%ba%95%e5%ba%a72

内部抗淤积结构可以有效减少淤积,避免产生异味与造成有效容积浪费。
附带固定锚栓孔,可将设备固定。

%e7%b4%a7%e6%80%a5%e6%8e%92%e7%a9%ba%e5%8f%a32

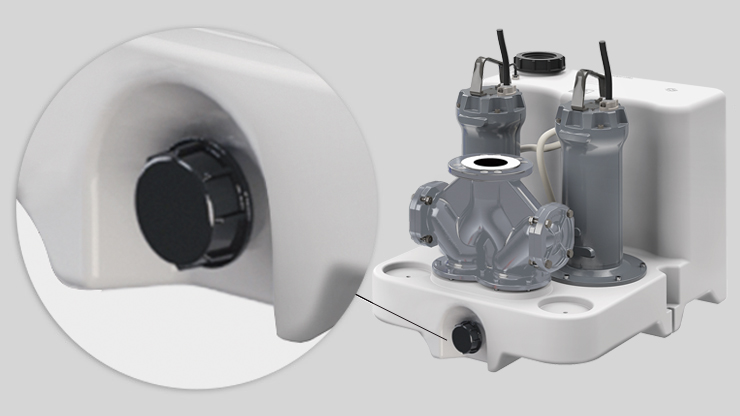

紧急排空口(标配)
可连接手动隔膜泵(选配)

%e6%ad%a2%e5%9b%9e%e9%98%803

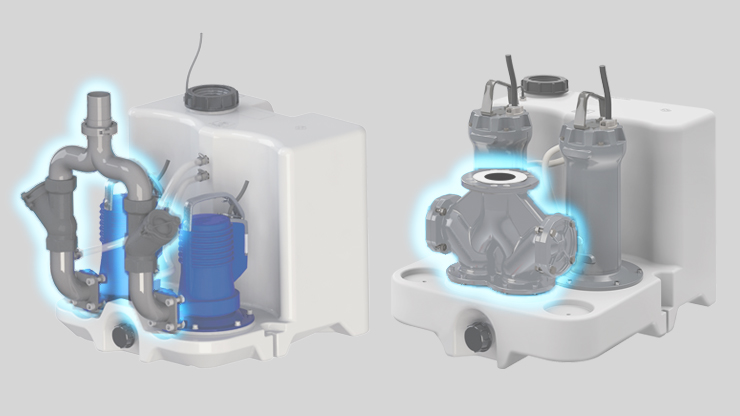

出水三通与止回阀 (GR版本)。
法兰出水口和止回阀 (DG版本).

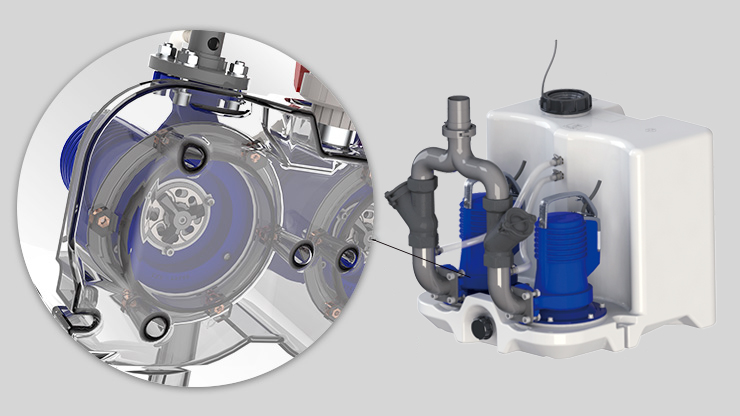

GR%e7%89%88%e6%9c%ac2

GR Blue系列水泵
配备高扬程切割叶轮,适用于纤维和丝状物含量高的污水环境。
单相版本电机自带电容,保证水泵顺利启动。
切割刀头,高硬度合金刀头,强劲切割固体缠绕物。

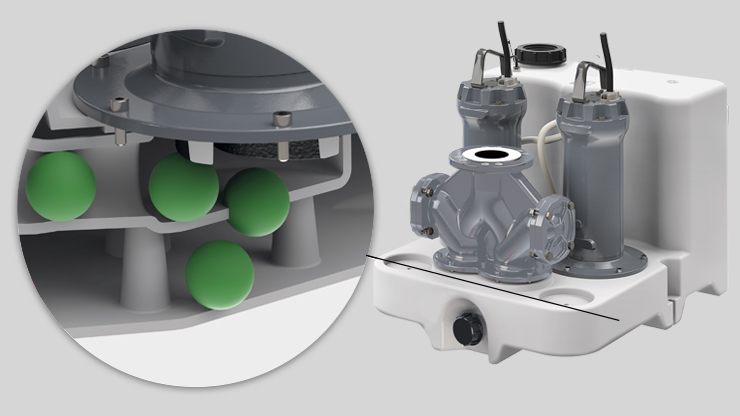

DG%e7%89%88%e6%9c%ac2
DGG系列水泵
无阻塞涡流叶轮,适用于液体中存在大型固体颗粒的场合。
后置式涡流叶轮与箱体内部的大通道设计保证了设备能正常运行。
%e9%80%9a%e6%b0%94%e7%ae%a12

箱体可接DN63外径排气管,确保箱体内部气压稳定,避免异味或有毒气体聚集。

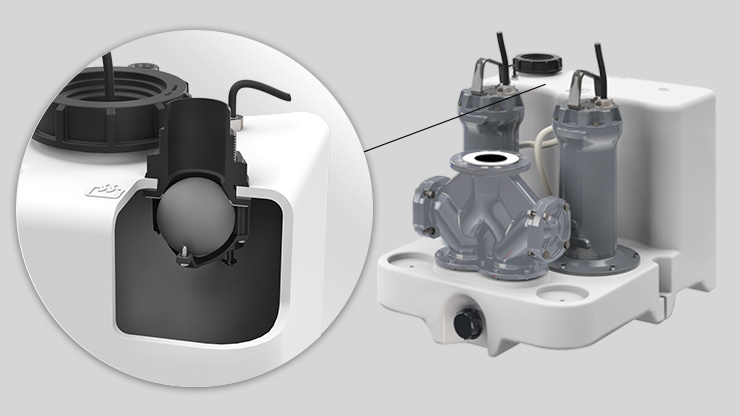

%e6%9c%80%e9%ab%98%e6%b6%b2%e4%bd%8d%e6%8a%a5%e8%ad%a62

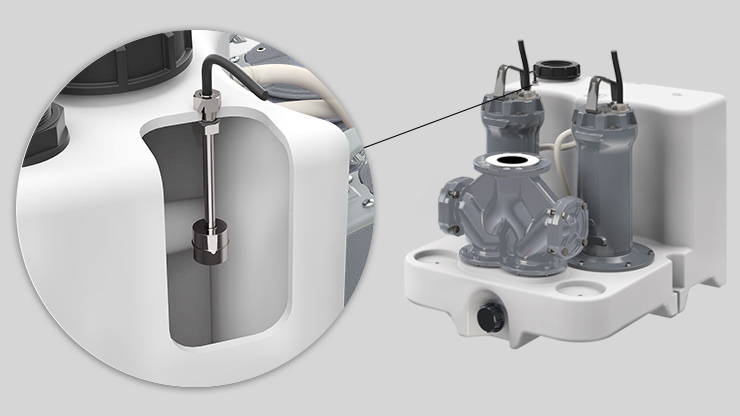

不锈钢报警液位浮球。

08 lifting station Zenit pumpBOX inlet pipework

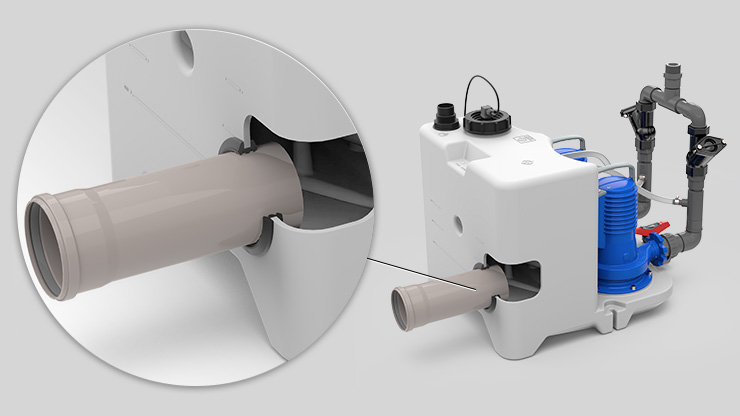

箱体顶部、侧面以及背部均可接入进水管 (GR开孔高度最低180mm).。进水口可开 Ø 75-110 mm。

想要配置您的产品? 浏览Zeno Navigator 选型套组

规格

lifting station Zenit MuliBox operating ranges
PE聚乙烯箱体, 通过EN 12050-1, 12050-2认证
箱体容积 75L (GR版本) 与 115L(DG版本)
可观察内部液位高度
大容积水箱内部加强筋设计,防淤积结构与自清洗系统
运行噪音低,气密水密性良好
顶部配有Ø 90 mm大尺寸检修口
配置丰富,切割/涡流叶轮、单相/三相电机可选
可配备至多2台水泵,一备一用,满足不间断运行需求
电机外置,整体原装发货,现场安装无需额外空间与操作
气压型液位控制,配合智能控制柜,可实现远程物联网监控

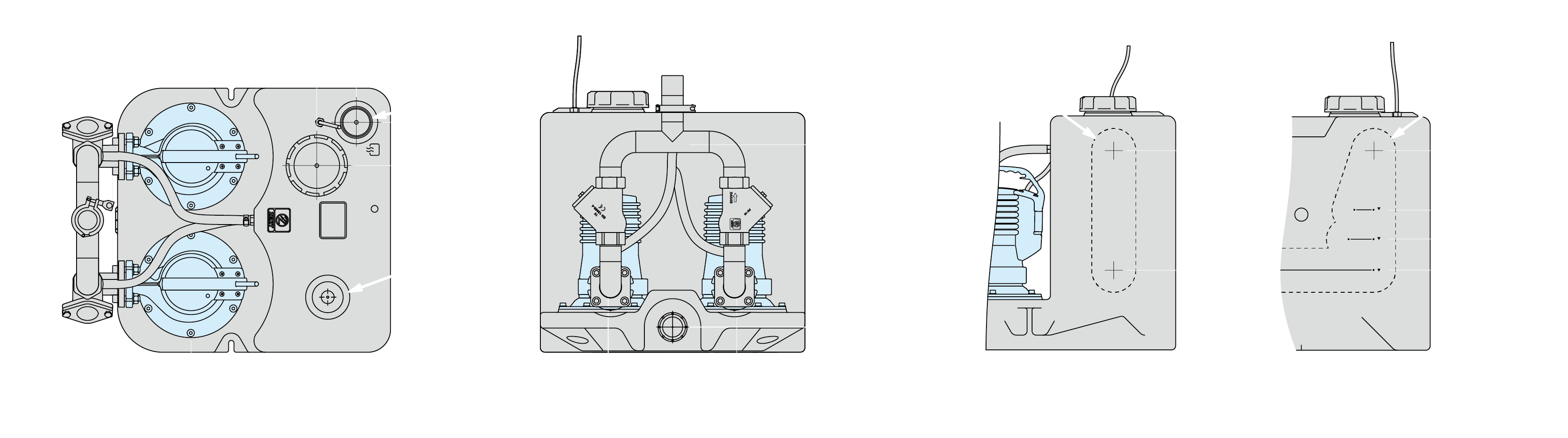

Dim MuliBox GR 02

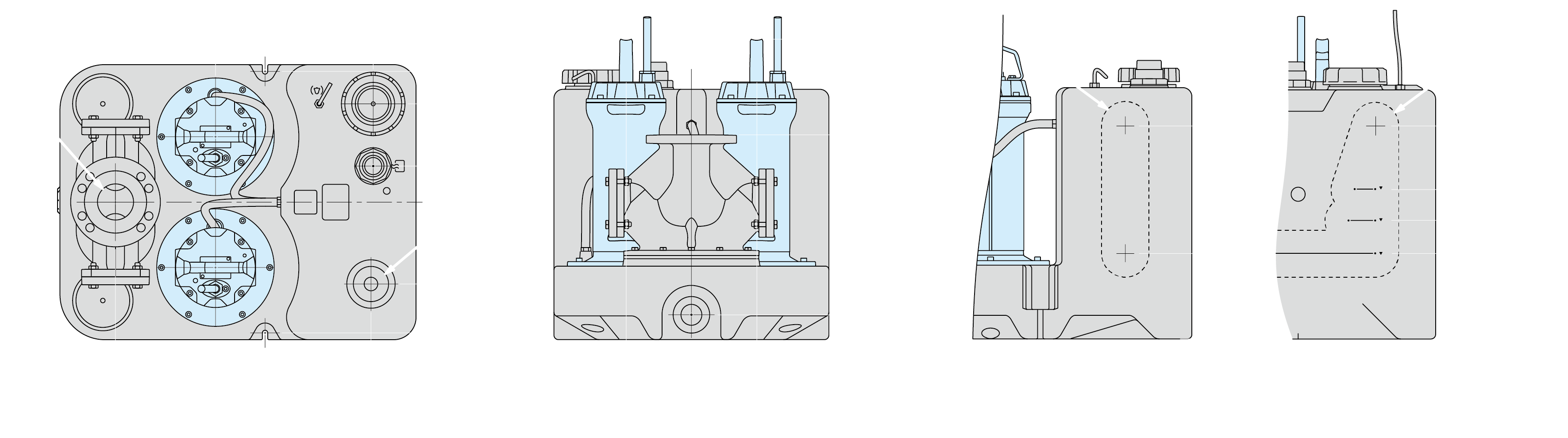

Dim MuliBox DG Double 02
