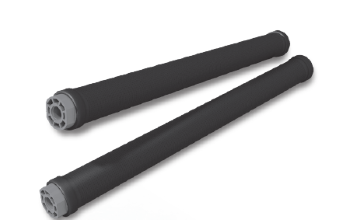

Oxytube 管式曝气器

Oxytube 管式曝气器适用于可移动 曝气设备和需曝气面积较大但曝气管数量较少的情况。

曝气管基本由螺纹接头,聚丙烯支撑,带微孔的人造橡皮胶管式曝气膜组成,由不锈钢卡箍固定。

产品系列

Zenit Oxytube 500 tubular air diffusers

Oxytube 500

管式曝气器

技术参数

  • 外径[mm]
    63
  • 带孔部分长度[mm]
    500
  • 最小运行流量(Nm3/h)
    1
  • 最大运行流量(Nm3/h)
    6
  • 限制流量[Nm3/h]
    10
  • 有效表面积[m2]
    0.09
  • 膜片厚度[mm]
    1.7 &±; 0.2

材质

  • 膜片/ 垫圈
    EPDM / 硅树脂
  • 顶部
    PP GF 30
  • 连接件
    V2A [304不锈钢]

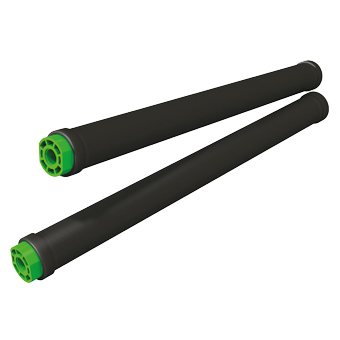

Zenit Oxytube 750 tubular air diffusers

Oxytube 750

管式曝气器

技术参数

  • 外径[mm]
    63
  • 带孔部分长度[mm]
    750
  • 最小运行流量(Nm3/h)
    2
  • 最大运行流量(Nm3/h)
    9
  • 限制流量[Nm3/h]
    15
  • 有效表面积[m2]
    0.135
  • 膜片厚度[mm]
    1.7 &±; 0.2

材质

  • 膜片/垫圈
    EPDM /硅树脂
  • 顶部
    PP GF 30
  • 连接件
    V2A [304不锈钢]
Zenit Oxytube 1000 tubular air diffusers

Oxytube 1000

管式曝气器

技术参数

  • 外径[mm]
    63
  • 带孔部分长度[mm]
    1000
  • 最小运行流量(Nm3/h)
    3
  • 最大运行流量(Nm3/h)
    12
  • 限制流量 [Nm3/h]
    20
  • 有效表面积 [m2]
    0.18
  • 膜片厚度[mm]
    1.7 &±; 0.2

材质

  • 膜片/ 垫圈
    EPDM / 硅树脂
  • 顶部
    PP GF 30
  • 连接件
    V2A [304不锈钢]

附件及组件

不同工况可以采用不同材质的膜片:

EPDM LP三元乙丙橡胶

  • 含少量增塑剂 (<15%)的EPDM LP三元乙丙橡胶材质的膜片,适用于含工业废水的市政污水和含少量油脂、碳氢化合物的工业废水;
  • 允许最高工作温度80 °C。

SILICONE硅树脂

  • 含较多油脂、碳氢化合物的工业废水;
  • 允许最高工作温度100 °C。

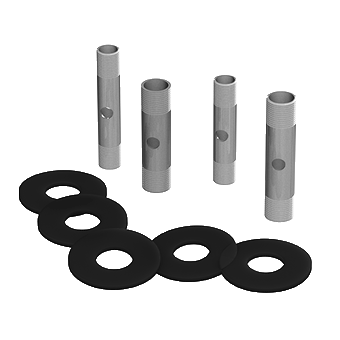

如下适用于全系列管式曝气器:

  • 通过一个不锈钢连接管将两根曝气管面对面布置成矩形,规格为80x80 mm或100x100 mm
  • 带预制孔的输气管适配器。

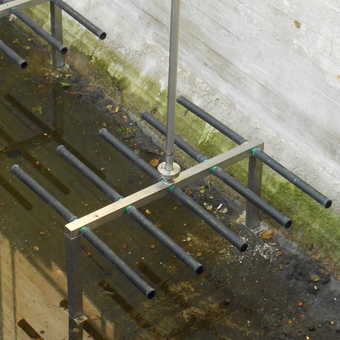

安装

特别推荐用于中小型池子或一般情况下无法清池维修的场合。这些系统 不锈钢材质装配成,基本包括:可让成对曝气管对称安装的方管、支撑管、一根或多根加强筋和排水系统。

  • 可让成对 曝气管对称安装的方管;
  • 支撑管;
  • 一根或多根加强筋和排水系统。


每个独立的部分装配完成后放置在池底,通过法兰和主曝气管连接。
不需要滑轨或铆钉的固定。在池子满时或运行时,每个独立的部分因此可以轻松移动和安装。
