Zenit presenta las bombas Grey CTG: una revolución en la gestión de aguas residuales orgánicas de alta concentración, a través de un innovador sistema de corte.

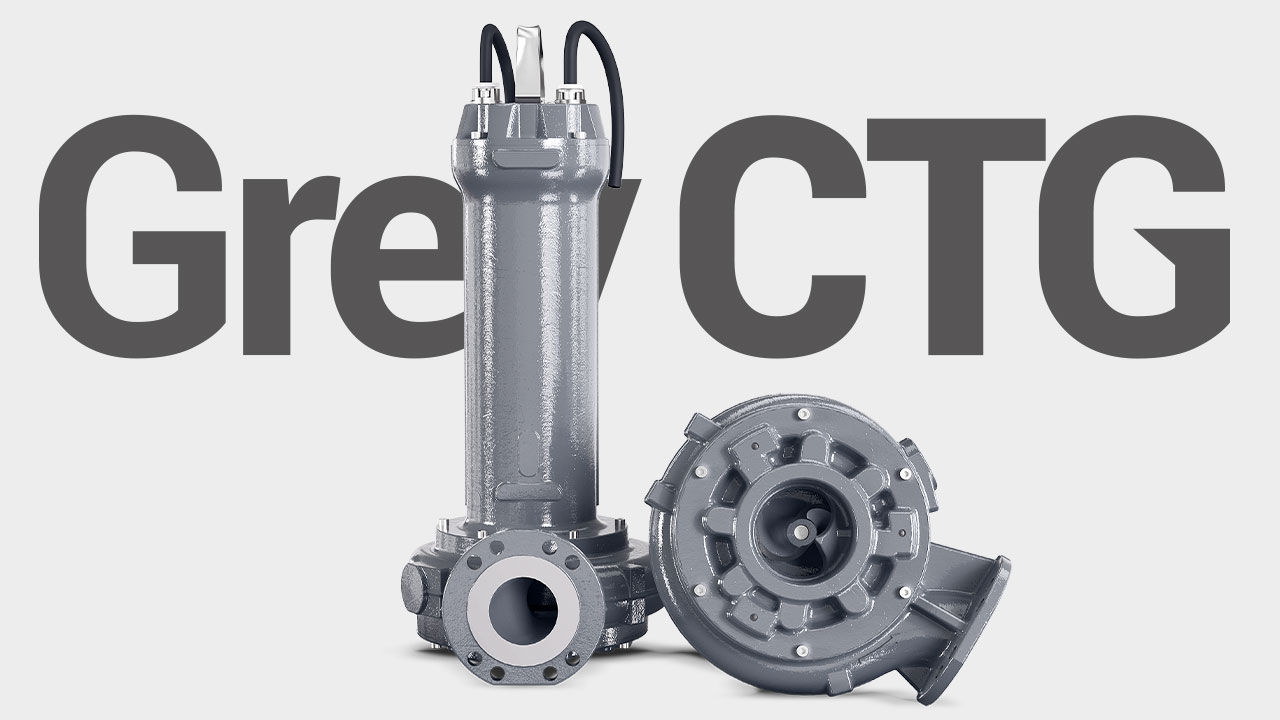

Las bombas sumergibles Grey CTG de Zenit están diseñadas para el manejo de aguas residuales orgánicas de alta concentración que contienen sólidos y materiales fibrosos en aplicaciones civiles e industriales. Su característica distintiva es el innovador sistema de corte para bombas, que, al combinar un impulsor de canal con cuchillas de borde afilado y una cuchilla fija en la brida de succión, crea una acción efectiva similar a una tijera que tritura los desechos sólidos y fibrosos..
Unidad hidráulica de vanguardia para residuos sólidos y fibrosos
Las bombas CTG complementan la serie Grey, que ahora cuenta con unidades hidráulicas diseñadas específicamente para cada aplicación: DGG (impulsor de vórtice y paso completamente libre), DRG (impulsor de canal y paso libre ancho), GRG (impulsor multicanal abierto y trituradora con cuchilla giratoria) y APG (impulsor multicanal abierto y cabezal de alta presión).
La bomba CTG se ha diseñado específicamente para superar las limitaciones de las bombas de corte tradicionales, como la diferente naturaleza de los sólidos que se tratan y los pasos libres más pequeños.

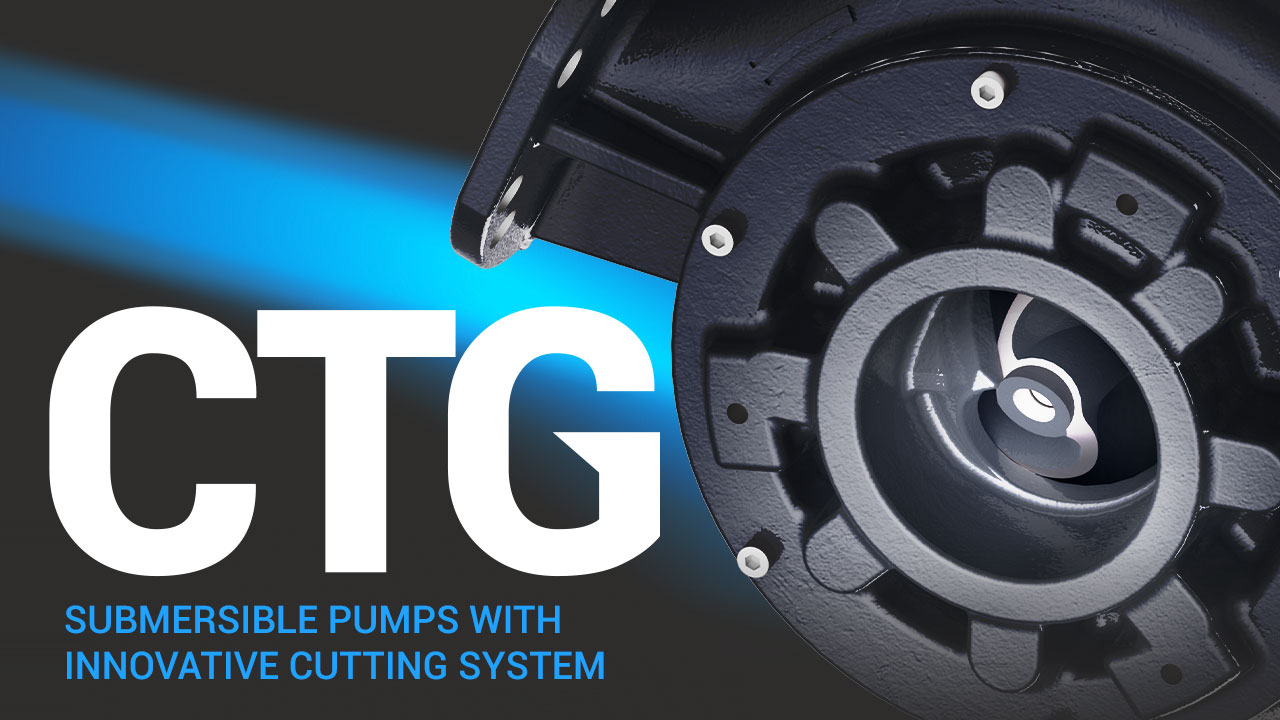

La serie CTG se basa en unidades hidráulicas de última generación equipadas con un sistema de corte para bombas, diseñado específicamente para triturar los residuos sólidos y filamentosos contenidos en las aguas residuales. El impulsor de canal con cuchillas afiladas y brida de succión combinada de cuchilla fija crea una acción efectiva similar a una tijera que puede triturar desechos sólidos y fibrosos. Gracias a estas características, las bombas CTG tienen caudales y valores de paso libre comparables a los de las unidades hidráulicas de canal y vórtice.

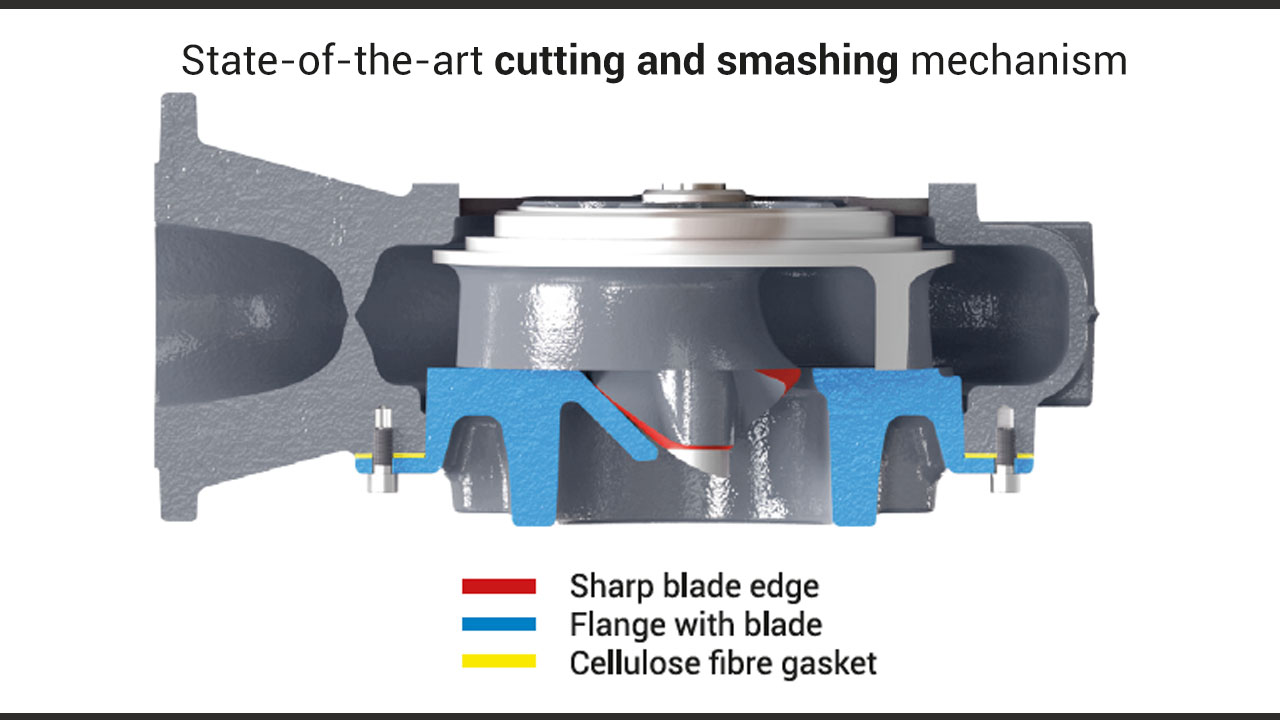

Este sencillo sistema es extremadamente eficaz tanto para gestionar los sólidos como para preservar las unidades hidráulicas de cualquier obstrucción. Las cuchillas del impulsor están atornilladas a lo largo del cubo y transportan de manera eficaz los desechos sólidos hacia la cuchilla incorporada en la brida de succión, evitando que se enreden alrededor del impulsor y, por lo tanto, obstruyan la unidad hidráulica.
Un sistema eficaz y sencillo de mantener que cuenta con la opción de ajuste de la holgura entre la cuchilla y el impulsor con las juntas de fibra de celulosa insertadas entre la brida y el cuerpo de la bomba.
Características de construcción sobresalientes
Construido con materiales de alta calidad para garantizar la durabilidad y la resistencia, el cuerpo de Grey CTG es de hierro fundido EN-GJL250. El impulsor, la brida de succión y la cuchilla están hechos de hierro fundido esferoidal GJS-600, que combina la resistencia del acero con la ductilidad del hierro fundido, lo que hace que el sistema de corte sea especialmente resistente a los impactos y la fricción típicos de las aplicaciones industriales de servicio pesado.
Los motores trifásicos de 50 Hz de 2,2 a 15 kW garantizan un uso versátil en aplicaciones residenciales, civiles e industriales. Está equipado de serie con dos juntas mecánicas de carburo de silicio [SiC-SiC] dentro de la cámara de aceite utilizable: con esta configuración, las juntas nunca tocan ningún residuo sólido o filamentoso presente en las aguas residuales.
El amplio paso libre y el diámetro de salida de DN80 a DN100 garantizan un rendimiento y una eficiencia hidráulicos superiores a la media. Las protecciones térmicas están integradas en el estátor para aumentar la seguridad y la durabilidad y la pintura epoxi de dos componentes tiene un espesor adicional de 200 µm.
Por último, la gama también está disponible con una certificación ATEX II 2G Ex db h IIB T4 Gb para su uso en atmósferas potencialmente explosivas.
Áreas de aplicación extremadamente versátiles
Grey CTG es la solución cuando las bombas de corte tradicionales se ven limitadas u obstruidas.
En la industria papelera y textil, para el transporte de agua industrial con residuos fibrosos o filamentos; en aplicaciones municipales y de emergencia, para eliminar mezclas de agua/residuos en entornos urbanos o aluviales; y en el tratamiento de aguas residuales, en las industrias alimentaria, agrícola y ganadera, para el bombeo de aguas residuales y aguas de proceso altamente concentradas.
Grey CTG es la solución definitiva para gestionar aguas residuales con gran concentración orgánica de forma eficiente y sin obstrucciones. Para más información, visite www.zenit.com.
