Tauchmotorpumpen Serie Grey

Mit der Serie Grey soll das Angebot für den Kunden mit effizienten und zuverlässigen Produkten erneuert und zugleich die Produktpalette gestrafft werden.

Ausgangspunkt des Projekts Grey ist die vollständige Neugestaltung der Hydrauliken und Motoren, um hohe Leistungen, geringen Verbrauch und große Vielseitigkeit zu gewährleisten.
Dies schlägt sich in einer größeren Klarheit bei der Produktwahl für den Endkunden und in einer effizienteren industriellen Umsetzung nieder. Und größere Klarheit bedeutet erhöhte Zuverlässigkeit und geringere Kosten zum Vorteil des Kunden.


Lieferbar sind auch nach IECEx GREY II 2G Ex db h IIB T4 Gbzertifizierte Modelle.

Modelle

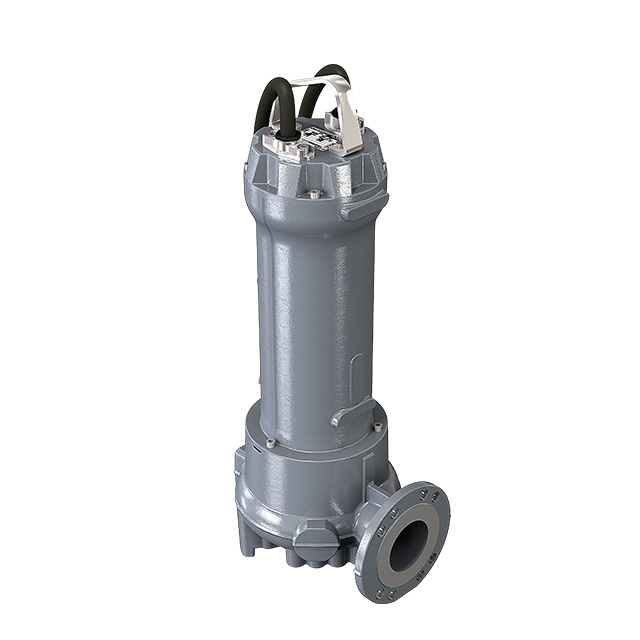

Zenit Grey Series DGG electric submersible pump

DGG

DG [DRAGA]

  • Freistrom-Laufrad aus Gusseisen
  • Freier Kugeldurchgang

  • Nicht rechengereinigtes Schwarzwasser und Kanalisationsabwässer
  • Kommunale und industrielle Hebestationen
  • Kläranlagen und Zuchtbetriebe
Zenit Grey Series DG electric submersible pump impeller

Merkmale des Sortiments

  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    0.55 ÷ 15 kW
  • Pole
    2 / 4
  • Vertikaler Druckstutzen
    GAS 1½" / GAS 2½"
  • Horizontaler Druckstutzen
    GAS 2" DN32 ÷ DN150
  • Kugeldurchgang
    max. 125 mm
  • Max. Förderleistung
    105.6 l/s
  • Max. Förderhöhe
    24.5 m
  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    60 Hz
  • Leistung
    0.55 ÷ 15 kW
  • Pole
    2 / 4
  • Vertikaler Druckstutzen
    GAS 1½" / GAS 2½"
  • Horizontaler Druckstutzen
    GAS 2" DN40 ÷ DN150
  • Kugeldurchgang
    max. 125 mm
  • Max. Förderleistung
    105.6 l/s
  • Max. Förderhöhe
    24.5 m

Installationen

Free installation of GREY Series DGG
FREISTEHENDE Installation
Permanent installation of GREY Series DGG
Festinstallation
Installation of GREY Series DGG with DAC V bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-V
Installation of GREY Series DGG with DAC H bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-H

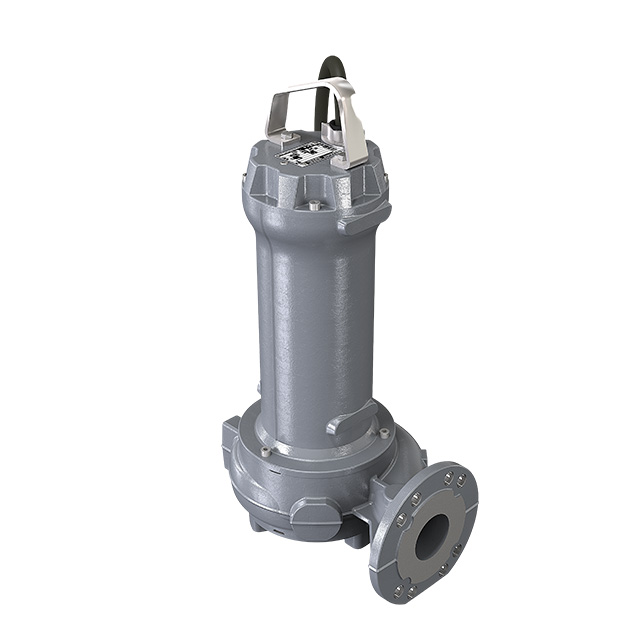

Zenit Grey Series DRG electric submersible pump

DRG

DR [DRENO]

  • Offenes Mehrkanal-Laufrad
  • Großer Kugeldurchgang

  • Umwälzung von industriellem und Prozessabwasser
  • Kommunale Hebestationen
  • Entwässerung und Heben aus Schmutzfangzellen
Zenit Grey Series DR electric submersible pump impeller

Merkmale des Sortiments

  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    0.55 ÷ 18.5 kW
  • Pole
    2 / 4 / 6
  • Vertikaler Druckstutzen
    GAS 1½" ÷ GAS 2½"
  • Horizontaler Druckstutzen
    GAS 1½" DN32 ÷ DN250
  • Kugeldurchgang
    max 110x70mm
  • Max. Förderleistung
    205.3 l/s
  • Max. Förderhöhe
    50.0 m
  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    60 Hz
  • Leistung
    0.55 ÷ 18.5 kW
  • Pole
    2 / 4 / 6
  • Vertikaler Druckstutzen
    GAS 1½" ÷ GAS 2½"
  • Horizontaler Druckstutzen
    GAS 1½" DN32 ÷ DN250
  • Kugeldurchgang
    max 110x70mm
  • Max. Förderleistung
    205.3 l/s
  • Max. Förderhöhe
    50.0 m

Installationen

Permanent installation of GREY Series DRG
FREISTEHENDE Installation
Permanent installation of GREY Series DRG
Festinstallation
Installation of GREY Series DRG with DAC V bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-V
Installation of GREY Series DRG with DAC H bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-H

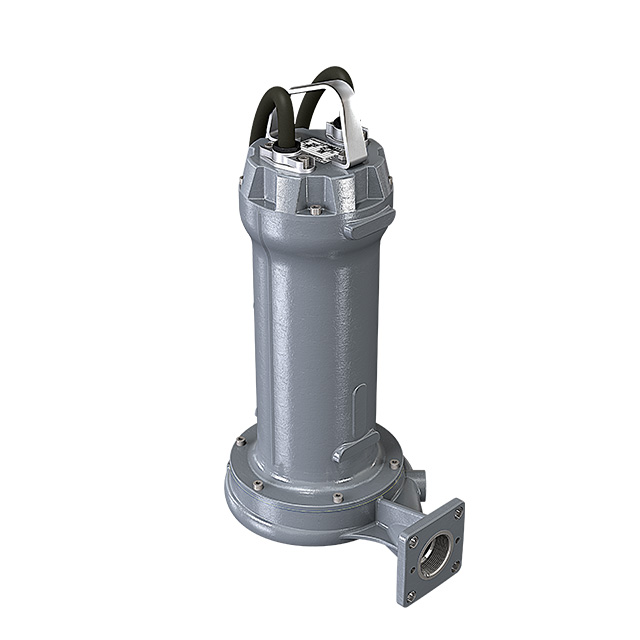

Zenit Grey Series GRG electric submersible pump

GRG

GR [GRINDER]

  • Offenes Mehrkanal-Laufrad aus Gusseisen
  • Schneidwerk mit Drehmesser mit drei Klingen

  • Heben von Abwasser mit faserigen und langfaserigen Bestandteilen
  • Gewerbliche und industrielle Anwendungen
  • Tierzuchtbetriebe
Zenit Grey Series GR electric submersible pump impeller

Merkmale des Sortiments

  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    1.1 ÷ 7.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    -
  • Horizontaler Druckstutzen
    GAS 1½" DN32 / GAS 2" DN50
  • Kugeldurchgang
    -
  • Max. Förderleistung
    8.3 l/s
  • Max. Förderhöhe
    53.3 m
  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    60 Hz
  • Leistung
    1.1 ÷ 7.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    -
  • Horizontaler Druckstutzen
    GAS 1½" DN32 / GAS 2" DN50
  • Kugeldurchgang
    -
  • Max. Förderleistung
    8.3 l/s
  • Max. Förderhöhe
    53.3 m

Installationen

Free installation of GREY Series GRG
FREISTEHENDE Installation
Permanent installation of GREY Series GRG
Festinstallation
Installation of GREY Series GRG with DAC V bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-V
Installation of GREY Series GRG with DAC H bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-H

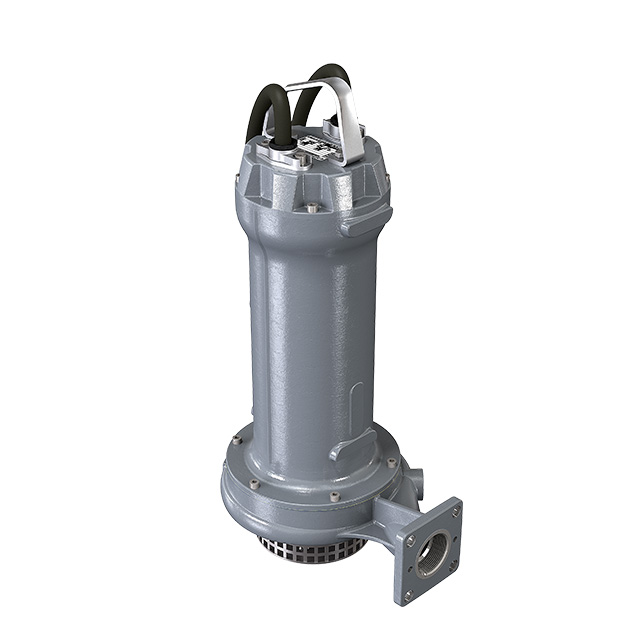

Zenit Grey Series APG electric submersible pump

APG

AP [ALTA PREVALENZA]

  • Offenes Mehrkanal-Laufrad aus Gusseisen
  • Große manometrische Förderhöhe

  • Industrielle Anwendungen und Autowaschanlagen
  • Klarwasser von Springbrunnen und Wasserspielen
  • Bewässerung und Fischzucht
Zenit Grey Series AP electric submersible pump impeller

Merkmale des Sortiments

  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    1.1 ÷ 7.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    -
  • Horizontaler Druckstutzen
    GAS 1½" DN32 / GAS 2" DN50
  • Kugeldurchgang
    max. 10 mm
  • Max. Förderleistung
    10.5 l/s
  • Max. Förderhöhe
    51.9 m
  • Stromversorgung
    220/240 V ~1 - 380/400 V ~3
  • Frequenz
    50 Hz
  • Leistung
    1.1 ÷ 7.5 kW
  • Pole
    2
  • Vertikaler Druckstutzen
    -
  • Horizontaler Druckstutzen
    GAS 1½" DN32 / GAS 2" DN50
  • Kugeldurchgang
    max. 10 mm
  • Max. Förderleistung
    10.5 l/s
  • Max. Förderhöhe
    51.9 m

Installationen

Free installation of GREY Series APG
FREISTEHENDE Installation
Permanent installation of GREY Series APG
Festinstallation
Installation of GREY Series APG with DAC V bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-V
Installation of GREY Series APG with DAC H bottom coupler
Installation mit BODENBEFESTIGTEM KUPPLUNGSFUSS
› DAC-H

Details

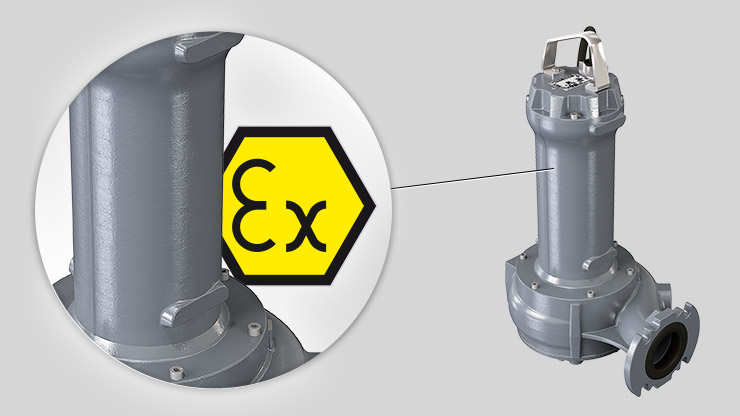

atex Grey Series electric submersible pump

Auf Anfrage als explosionsgeschützte ATEX Pumpe erhältlich, geeignet für den Einbau in potenziell gefährdeten explosiven Atmosphären. Feuchtigkeitssensor um Wasser in der Ölkammer der Gleitringdichtungen zu detektieren, für explosionsgeschützte Versionen serienmäßig.

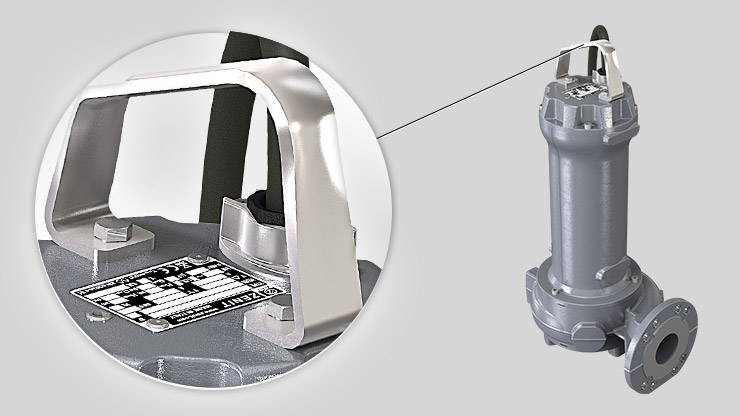

Zenit Grey Series electric submersible pump handle
Robuster Hebe- und Transportgriff aus Edelstahl.

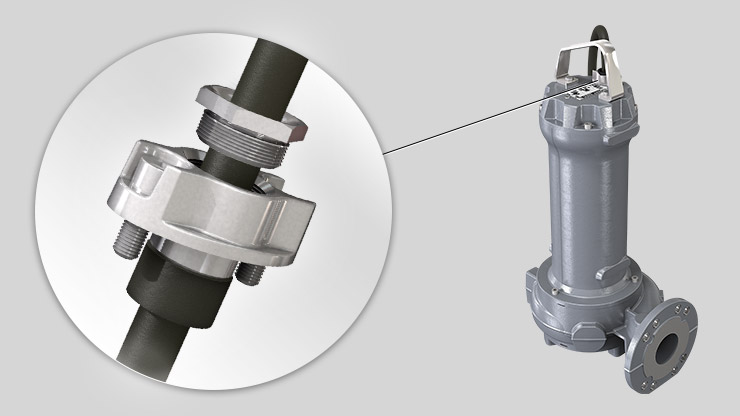

Zenit Grey Series electric submersible pump cable gland
Das Rohrgewinde der Kabeldurchführung gestattet die Anbringung eines Schutzrohrs für das Netzkabel, um seine chemische Beanspruchung durch das aggressive Fördermedium und die mechanische Beanspruchung durch Turbulenzen zu verringern.

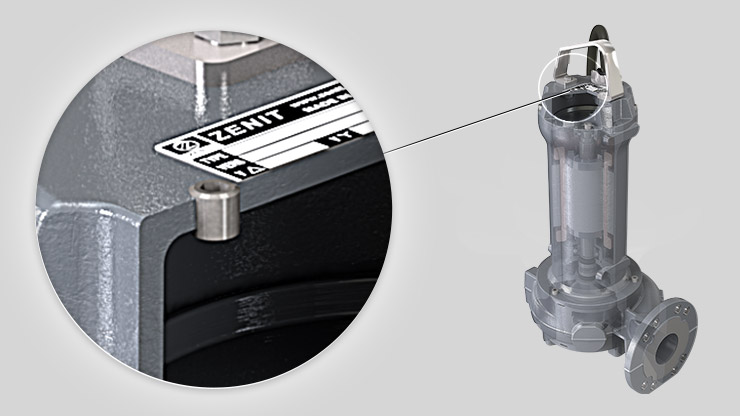

Zenit Grey Series electric submersible pump pressure test
Alle Modelle werden einer Druckprüfung unterzogen, um zu gewährleisten, dass sie fachgerecht montiert wurden und dass die Dichtungen, die Kabeldurchführung und die Gleitringdichtungen einwandfrei funktionieren.

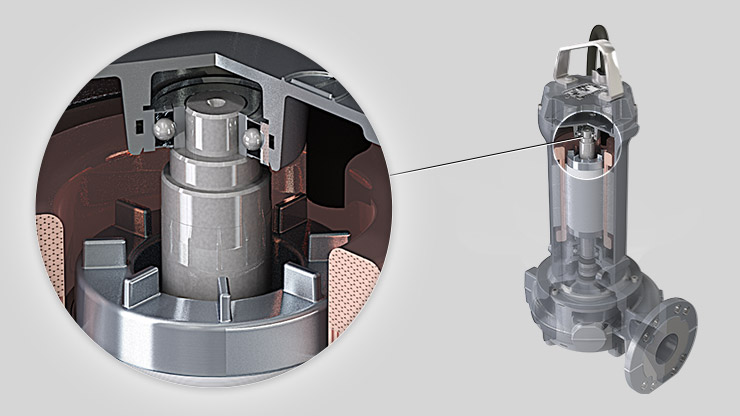

Zenit Grey Series electric submersible pump drive shaft
Motorwelle aus Edelstahl AISI 431. Anschluss des Laufrads mittels Kegelkupplung.

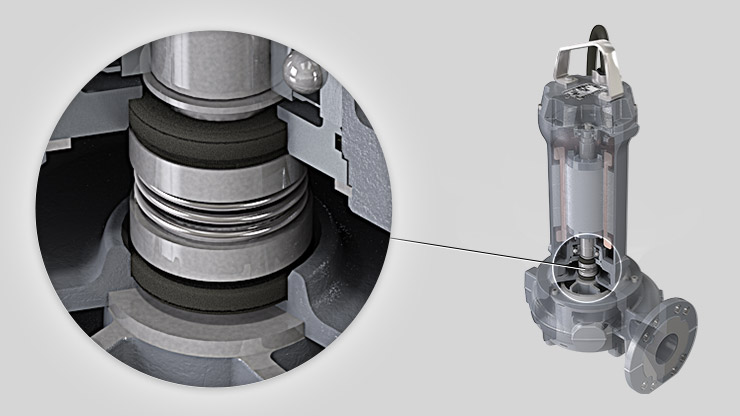

Zenit Grey Series electric submersible pump mechanical seals
Zwei Gleitringdichtungen aus Siliziumkarbid (SiC-SiC), die in eine kontrollierbare Ölkammer eingeschlossen sind. So kommen die Gleitringdichtungen nie in Kontakt mit den im Abwasser enthaltenen langfaserigen und festen Bestandteilen.

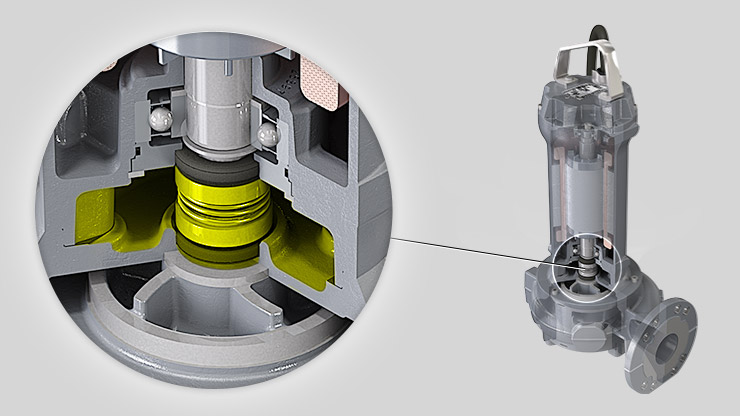

Zenit Grey Series electric submersible pump oil chamber
Große kontrollierbare Ölkammer zur Gewährleistung der langen Standzeit der Gleitringdichtungen. Wasser-im-Öl-Sensor.

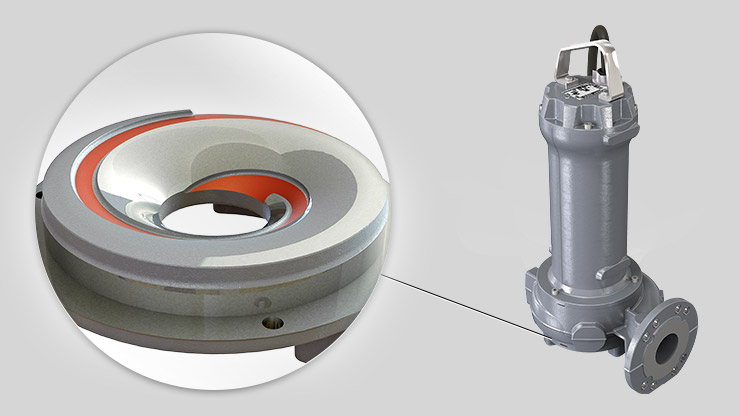

Zenit Grey Series electric submersible pump anti clogging
Die besondere Form des hydraulischen Teils garantiert den Ausstoß der festen Bestandteile und verhindert die Blockierung des Laufrads.

Möchten Sie das Produkt konfigurieren? Entdecken Sie Zeno Navigator Suite

Spezifikationen

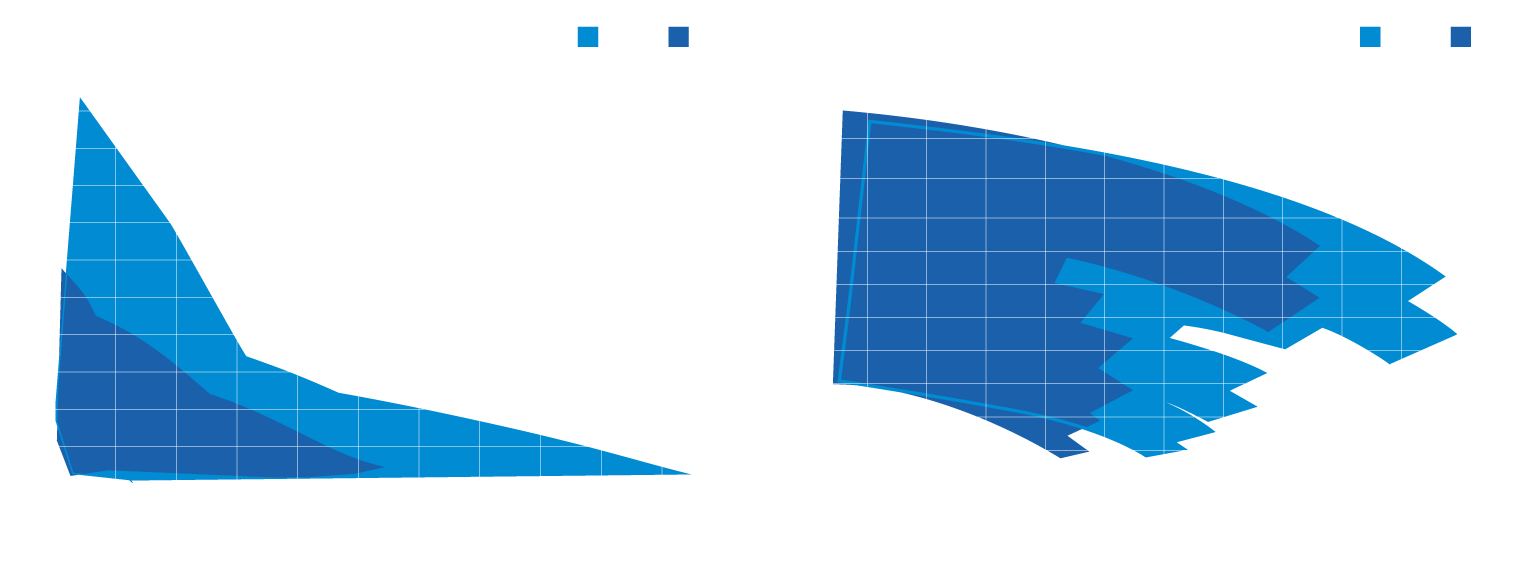

Zenit Grey Series electric submersible pump operating ranges 50Hz
Max. Betriebstemperatur 40 °C
pH-Wert des Fördermediums 6 ÷ 14
Viskosität des Fördermediums 1 mm²/s
Max. Eintauchtiefe 20 m
Dichte des Fördermediums 1.1 Kg/dm³
Max. Schalldruck <70 dB
Max. Anläufe/Stunde 20 [<10 kW] / 15 [>10kW]
Motorgehäuse Gusseisen EN-GJL-250
Laufrad Gusseisen EN-GJL-250
Gleitringdichtungen Zwei, aus Siliziumkarbid (2SiC)
Kleinteile Edelstahl - Klasse A2-70
Standarddichtung Gummi - NBR
Motorwelle Edelstahl - AISI 431
Schneidmesser Chromstahl (nur GRG)
Lackierung Epoxid, zweikomponentig, hochgradig korrosionsbeständig
