Diffusori d'aria Oxytube

I diffusori di aria tubolari Oxytube sono particolarmente indicati per la realizzazione di sistemi di aerazione estraibili e in tutti i casi in cui sia necessario disporre di una grande superficie di diffusione con limitato numero di tubi per la distribuzione dell’aria.

I diffusori di aria tubolari sono essenzialmente costituiti da una testata con attacco filettato, un supporto rigido in polipropilene e una membrana tubolare in elastomero microforata, bloccata con fascette in acciaio inox.

Modelli

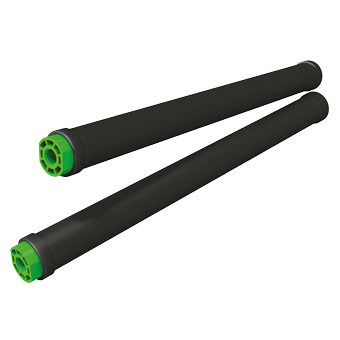

Diffusori aria tubolari Zenit Oxytube 500

Oxytube 500

DIFFUSORI di ARIA TUBOLARI

Caratteristiche tecniche

  • Diametro esterno [mm]
    63
  • Lunghezza perforazioni [mm]
    500
  • Portata min. operativa [Nm3/h]
    1
  • Portata max. operativa [Nm3/h]
    6
  • Portata limite [Nm3/h]
    10
  • Superficie attiva [m2]
    0.09
  • Spessore membrana [mm]
    1.7 ± 0.2

Materiali di costruzione

  • Membrana / Guarnizione
    EPDM / SILICONE
  • Supporto
    PP GF 30
  • Fascette
    V2A [AISI 304]
Diffusori aria tubolari Zenit Oxytube 750

Oxytube 750

DIFFUSORI di ARIA TUBOLARI

Caratteristiche tecniche

  • Diametro esterno [mm]
    63
  • Lunghezza perforazioni [mm]
    750
  • Portata min. operativa [Nm3/h]
    2
  • Portata max. operativa [Nm3/h]
    9
  • Portata limite [Nm3/h]
    15
  • Superficie attiva [m2]
    0.135
  • Spessore membrana [mm]
    1.7 ± 0.2

Materiali di costruzione

  • Membrana / Guarnizione
    EPDM / SILICONE
  • Supporto
    PP GF 30
  • Fascette
    V2A [AISI 304]
Diffusori aria tubolari Zenit Oxytube 1000

Oxytube 1000

DIFFUSORI di ARIA TUBOLARI

Caratteristiche tecniche

  • Diametro esterno [mm]
    63
  • Lunghezza perforazioni [mm]
    1000
  • Portata min. operativa [Nm3/h]
    3
  • Portata max. operativa [Nm3/h]
    12
  • Portata limite [Nm3/h]
    20
  • Superficie attiva [m2]
    0.18
  • Spessore membrana [mm]
    1.7 ± 0.2

Materiali di costruzione

  • Membrana / Guarnizione
    EPDM / SILICONE
  • Supporto
    PP GF 30
  • Fascette
    V2A [AISI 304]

Accessori e componenti

Sono disponibili membrane di diverso materiale per diverse applicazioni:

EPDM LP

  • a basso contenuto di plasticizzanti (<15%) per reflui civili con apporti industriali e reflui industriali con limitato contenuto di grassi, oli e idrocarburi;
  • massima temperatura operativa 80 °C.

SILICONE

  • per reflui industriali con elevato contenuto di grassi e idrocarburi;
  • massima temperatura operativa 100 °C.

Disponibili inoltre per l'intera gamma di diffusori di aria tubolari:

  • connettori in acciaio inox per l’installazione dei diffusori in coppie contrapposte su collettore quadro 80x80 mm o 100x100 mm
  • adattatori per collettori con forature preesistenti.

Installazioni

Particolarmente indicati per piccoli/medi impianti o in generale in tutti i casi in cui non sia possibile svuotare la vasca per effettuare la manutenzione, questi sistemi di diffusione tubolare sono realizzati con rampe in acciaio inox essenzialmente costituite da:

  • un collettore quadro su cui sono montati i diffusori in coppie contrapposte;
  • un tubo di calata;
  • uno o più tiranti di rinforzo e da un sistema di drenaggio.


Le singole rampe sono semplicemente appoggiate sul fondo della vasca e collegate con una flangia alla tubazione principale dell’aria. La stabilità è garantita da contrappesi che hanno anche la funzione di piedi d’appoggio.
Non sono necessari sistemi di guida nè di ancoraggio. Le rampe risultano, quindi, facilmente estraibili ed installabili con la vasca piena ed in esercizio.
