Elettropompe sommergibili Serie O

La caratteristica principale della serie O è il motore in bagno d'olio che, insieme alla robusta struttura in ghisa, conferisce a questi modelli elevata affidabilità anche in condizioni di lavoro particolarmente gravose.

La costruzione semplice e razionale consente un facile accesso alle parti interne e rende pratico qualsiasi intervento di pulizia e manutenzione. Per questo la serie O fin dal 1977, anno della sua introduzione sul mercato, ha costantemente soddisfatto le aspettative dei clienti più esigenti e rappresenta tuttora un punto di riferimento per qualsiasi installazione.

Sono disponibili modelli con girante vortex (DGO) ad ampio passaggio libero, consigliata per l'utilizzo con liquidi carichi e multicanale aperta (DRO), destinata prevalentemente al sollevamento di liquidi puliti o poco carichi.
Ciascun modello è sottoposto a fine linea ad una prova in pressione per accertare la chiusura ermetica del vano motore e il corretto montaggio delle tenute meccaniche a garanzia di un’elevata affidabilità.

Modelli

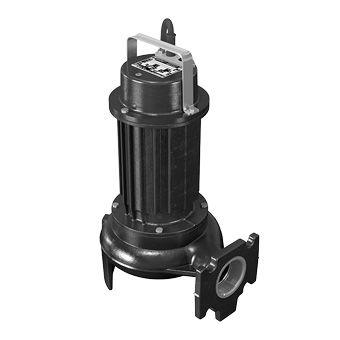

Elettropompa sommergibile Zenit DGO Serie O

DGO

DG [DRAGA]

  • Girante vortex in ghisa
  • Passaggio libero integrale

  • Liquidi fognari
  • Liquidi carichi con corpi solidi
  • Stazioni di sollevamento in piccole installazioni civili e residenziali
girante elettropompe sommergibili Zenit DG Serie O

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2 /4
  • Mandata verticale
    GAS 1½” ÷ GAS 2½”
  • Mandata orizzontale
    GAS 2” DN50 - 65 - 80
  • Passaggio libero
    max 80 mm
  • Portata max
    16.4 l/s
  • Prevalenza max
    17.5 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2 /4
  • Mandata verticale
    GAS 2”
  • Mandata orizzontale
    GAS 2” DN50 - 65
  • Passaggio libero
    max 65 mm
  • Portata max
    16.4 l/s
  • Prevalenza max
    17.5 m

Installazioni

installazione DGO serie O libera
Installazione LIBERA
installazione DGO serie O fissa
Installazione FISSA
installazione DGO serie O con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
installazione DGO serie O con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO DI ACCOPPIAMENTO DA FONDO
› DAC-V
installazione DGO serie O con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

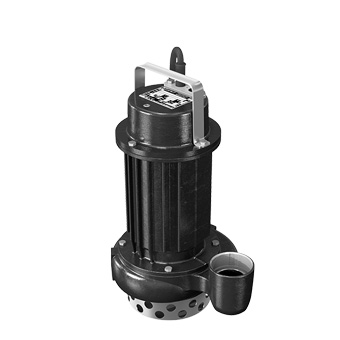

Elettropompa sommergibile Zenit DRO Serie O

DRO

DR [DRENO]

  • Girante multicanale aperta in ghisa
  • Griglia di aspirazione in acciaio inox

  • Acque chiare o poco cariche
  • Acque grigliate, di infiltrazione ed evacuazione sotterranea
  • Irrigazione e prelievo da pozzi e bacini
girante elettropompe sommergibili Zenit DR Serie O

Caratteristiche della gamma

  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    50 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼” - GAS 2”
  • Mandata orizzontale
    GAS 2” DN50
  • Passaggio libero
    max 15 mm
  • Portata max
    13.0 l/s
  • Prevalenza max
    18.4 m
  • Alimentazione
    220/240 V ~1 - 380/400 V ~3
  • Frequenza
    60 Hz
  • Potenza
    0.37 ÷ 1.5 kW
  • Poli
    2
  • Mandata verticale
    GAS 1¼” - GAS 2”
  • Mandata orizzontale
    -
  • Passaggio libero
    max 15 mm
  • Portata max
    12.3 l/s
  • Prevalenza max
    17.6 m

Installazioni

installazione DRO serie O fissa
Installazione LIBERA
installazione DGO serie O fissa
Installazione FISSA
installazione DRO serie O con dispositivo di accoppiamento esterno DAC E
Installazione con DISPOSITIVO di ACCOPPIAMENTO ESTERNO
› DAC-E
installazione DRO serie O con dispositivo di accoppiamento da fondo DAC V
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-V
installazione DRO serie O con dispositivo di accoppiamento da fondo DAC H
Installazione con DISPOSITIVO di ACCOPPIAMENTO da FONDO
› DAC-H

Dettagli

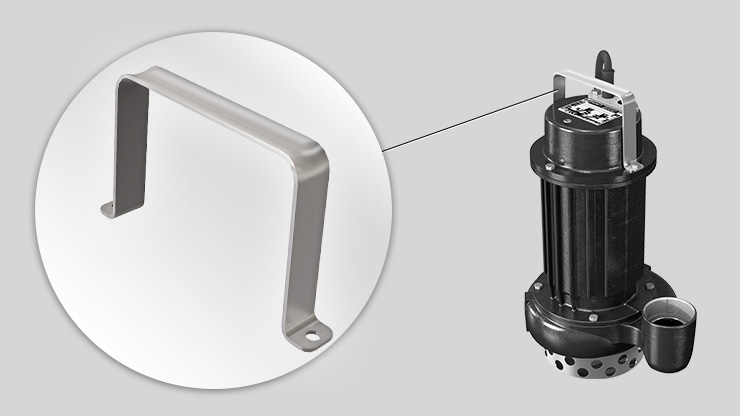

maniglia elettropompe sommergibili Zenit Serie O

Maniglia di sollevamento e trasporto in acciaio inox.

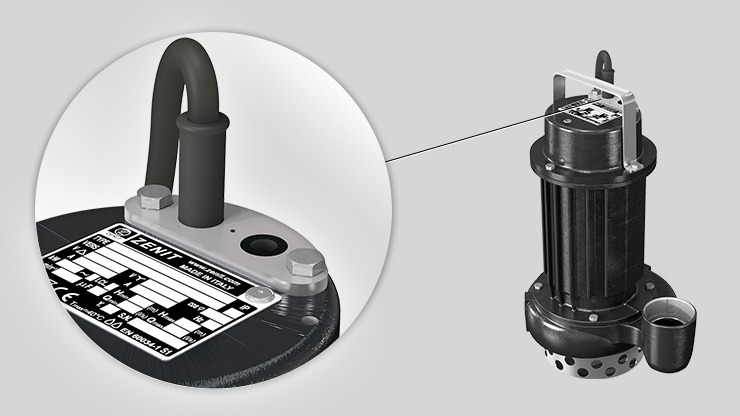

pressacavo elettropompe sommergibili Zenit Serie O

Sistema pressacavo in acciaio inox che garantisce una perfetta tenuta stagna ma consente una semplice ed economica sostituzione del cavo o del galleggiante.

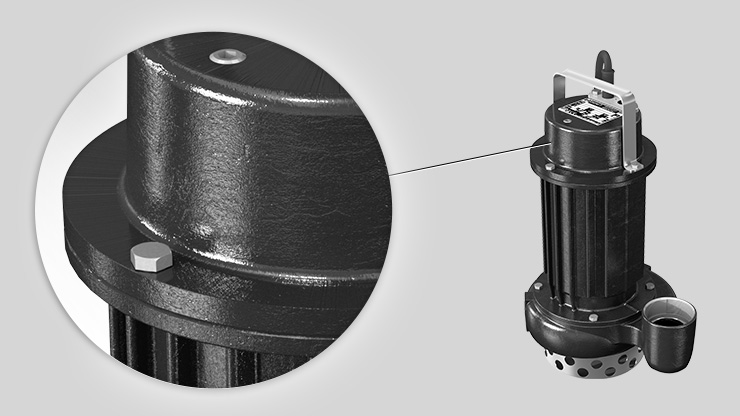

carcassa elettropompe sommergibili Zenit Serie O

Robusta costruzione in ghisa.

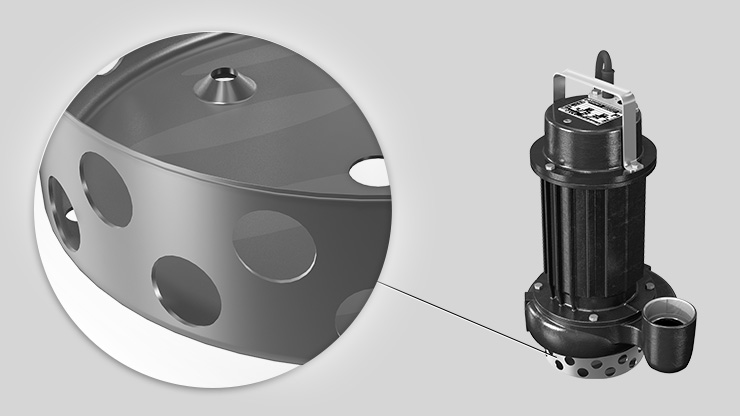

griglia elettropompe sommergibili Zenit Serie O

Griglia di aspirazione in acciaio inox. [DRO]

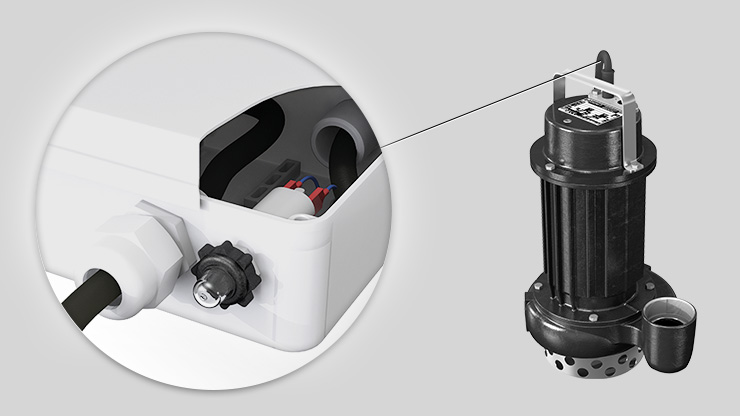

doppia protezione elettropompe sommergibili Zenit Serie O

La salvaguardia del motore è garantita da una protezione termica a bimetallo installata nello statore e da una protezione amperometrica a riarmo manuale collocata in una scatola esterna che interrompe l’alimentazione al superamento di una certa soglia di corrente assorbita, ad esempio in caso di bloccaggio della girante.

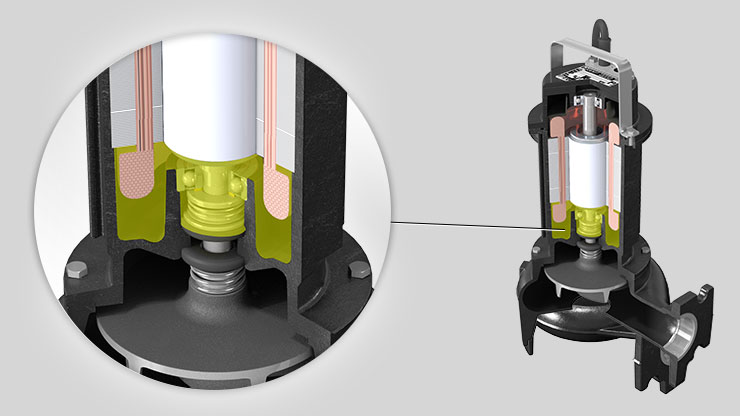

motore elettropompe sommergibili Zenit Serie O

Motore in bagno d'olio per consentire un efficace raffreddamento e carichi di lavoro anche gravosi.

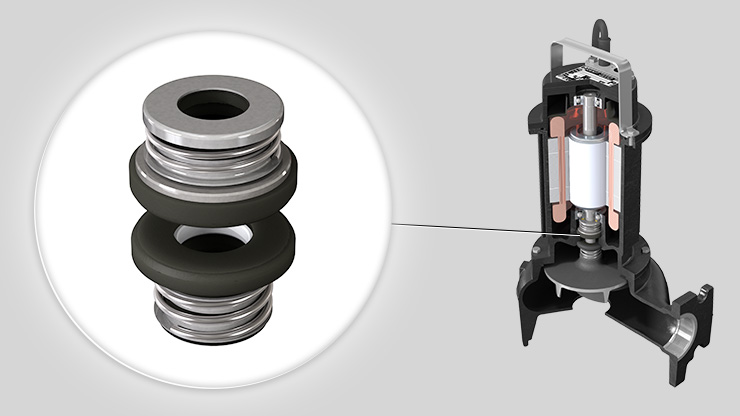

tenute meccaniche elettropompe sommergibili Zenit Serie O

Una tenuta meccanica in carburo di silicio (SiC) e una in grafite allumina (Al) raffreddate da olio motore.

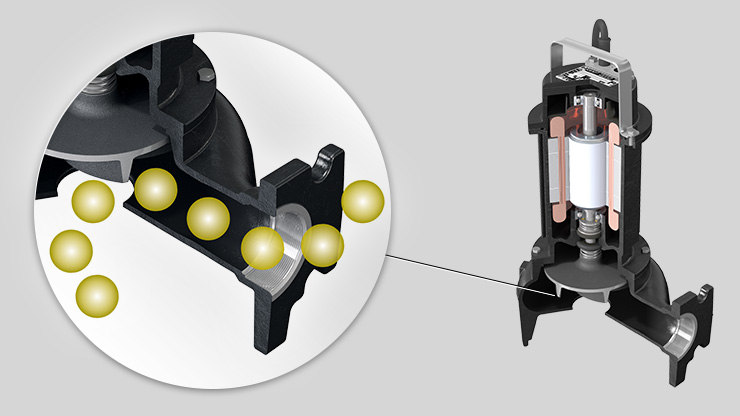

passaggio libero elettropompe sommergibili Zenit Serie O

Ampio passaggio libero che consente l'espulsione dei corpi solidi ed evita il bloccaggio della girante. [DGO]

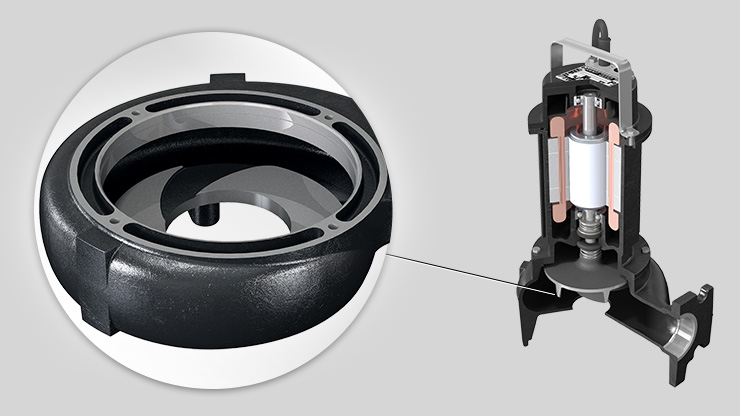

anti clogging system elettropompe sommergibili Zenit Serie O

Idraulica con sistema ACS (Anti-clogging system) che garantisce l'espulsione di piccoli corpi solidi in sospensione ed impedisce il bloccaggio della girante. [DRO]

Vuoi configurare il prodotto? Scopri Zeno Navigator Suite

Specifiche

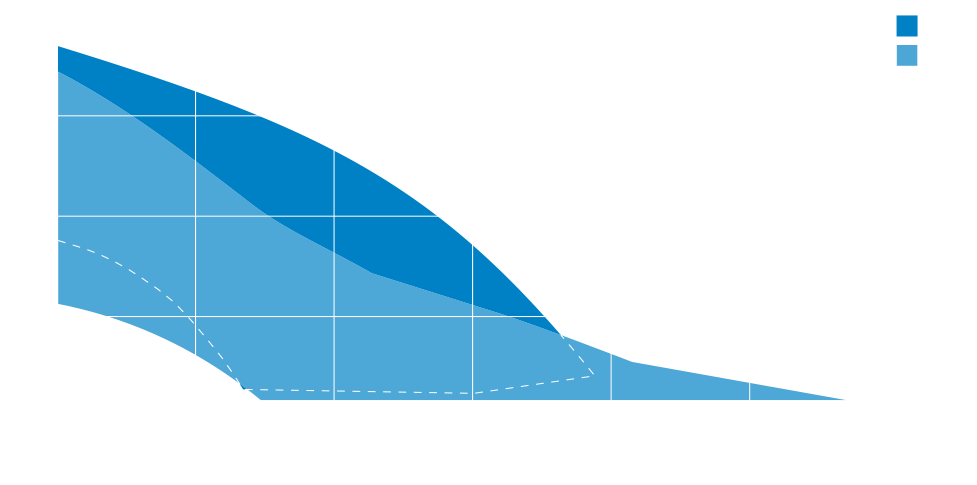

Campi di lavoro elettropompe sommergibili Zenit Serie O 50Hz
Campi di lavoro elettropompe sommergibili Zenit Serie O 60Hz
Temperatura max di impiego 40°C
pH del liquido trattato 6 ÷ 14
Viscosità del liquido trattato 1 mm²/s
Profondità max di immersione 20 m
Densità liquido trattato 1 Kg/dm³
Pressione acustica max <70 dB
Max avviamenti ora 30
Involucro motore Ghisa EN-GJL-250
Girante Ghisa EN-GJL-250
Viterie Acciaio inox - Classe A2-70
Guarnizione standard Gomma - NBR
Albero motore Acciaio inox - AISI 431
Verniciatura Epossidica bicomponente con elevata resistenza alla corrosione
Dispositivi di accoppiamento Zenit DAC E

DAC-E

Dispositivi di accoppiamento Zenit DAC V 32 50

DAC-V 32÷50

Dispositivi di accoppiamento Zenit DAC V 65 350

DAC-V 65÷350

Dispositivi di accoppiamento Zenit DAC H

DAC-H

Saracinesca a ghigliottina Zenit SRP

SRP

Valvola di ritegno a palla Zenit VAP 32 50

VAP 32÷50

Valvola di ritegno a palla Zenit VAP 65 300

VAP 65÷300

Raccordi a curva Zenit KCR Gas 2

KCR GAS 2"

Raccordi a curva Zenit KCR Uni

KCR UNI

Flangia a scorrimento Zenit KAF

KAF

Flangia Zenit KFL

KFL

Catena Zenit KAT

KAT

Galleggiante Zenit MAC 3

MAC 3

Galleggiante Zenit LEVEL

LEVEL

zenit quadri elettromeccanici standard

Elettromeccanici standard

zenit quadri elettromeccanici full service

Elettromeccanici full service

Allarme autoalimentato Zenit

Allarmi
