Électropompes submersibles Série Grey

S'inscrivant dans une volonté de renouvellement de l'offre, la série Grey propose au client des produits efficaces et fiables, dans une optique de rationalisation de la gamme.

Le projet Grey repose sur une reconception totale des hydrauliques et des moteurs, dans un triple objectif : garantir de hautes performances, une faible consommation énergétique et une polyvalence exceptionnelle.
Résultat : une meilleure clarté de choix pour l'utilisateur final et une meilleure efficacité d'industrialisation, se traduisant par une fiabilité accrue et une réduction des coûts, au bénéfice du client.


Modèles également disponibles en version certifiée IECEx GREY II 2G Ex db h IIB T4 Gb

Modèles

Zenit Grey Series DGG electric submersible pump

DGG

DG [DRAGA]

  • Roue vortex en fonte
  • Passage libre intégral
  • Liquides biologiques chargés et eaux d'égouts
  • Relevage des eaux civiles et industrielles
  • Stations d'épuration et élevages
Zenit Grey Series DG electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    220/240 V ~1 - 380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    0.55 ÷ 15 kW
  • Pôles
    2 / 4
  • Refoulement vertical
    GAZ 1½" / GAZ 2½"
  • Refoulement horizontal
    GAS 2" DN32 ÷ DN150
  • Passage libre
    max. 125 mm
  • Débit maxi
    105.6 l/s
  • Hauteur d'élévation maxi
    24.5 m
  • Alimentation
    220/240 V ~1 - 380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    0.55 ÷ 15 kW
  • Pôles
    2 / 4
  • Refoulement vertical
    GAZ 1½" / GAZ 2½"
  • Refoulement horizontal
    GAS 2" DN40 ÷ DN150
  • Passage libre
    max. 125 mm
  • Débit maxi
    105.6 l/s
  • Hauteur d'élévation maxi
    24.5 m

Installations

Free installation of GREY Series DGG
Installation MOBILE
Permanent installation of GREY Series DGG
Installation FIXE
Installation of GREY Series DGG with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of GREY Series DGG with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Zenit Grey Series DRG electric submersible pump

DRG

DR [DRENO]

  • Roue multicanaux ouverte
  • Passage libre ample
  • Recyclage des eaux industrielles et de processus
  • Relevage pour génie civil
  • Drainage et relevage des eaux provenant des bassins de première pluie
Zenit Grey Series DR electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    220/240 V ~1 - 380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    0.55 ÷ 18.5 kW
  • Pôles
    2 / 4 / 6
  • Refoulement vertical
    GAS 1½" ÷ GAS 2½"
  • Refoulement horizontal
    GAS 1½" DN32 ÷ DN250
  • Passage libre
    max 110x70mm
  • Débit maxi
    205.3 l/s
  • Hauteur d'élévation maxi
    50.0 m
  • Alimentation
    220/240 V ~1 - 380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    0.55 ÷ 18.5 kW
  • Pôles
    2 / 4 / 6
  • Refoulement vertical
    GAS 1½" ÷ GAS 2½"
  • Refoulement horizontal
    GAS 1½" DN32 ÷ DN250
  • Passage libre
    max 110x70mm
  • Débit maxi
    205.3 l/s
  • Hauteur d'élévation maxi
    50.0 m

Installations

Permanent installation of GREY Series DRG
Installation MOBILE
Permanent installation of GREY Series DRG
Installation FIXE
Installation of GREY Series DRG with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of GREY Series DRG with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Zenit Grey Series GRG electric submersible pump

GRG

GR [GRINDER]

  • Roue multicanaux ouverte en fonte
  • Broyeur avec couteau rotatif à trois lames
  • Relevage de liquides contenant des corps filamenteux et fibreux
  • Applications professionnelles et industrielles
  • Élevages d'animaux
Zenit Grey Series GR electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    220/240 V ~1 - 380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    1.1 ÷ 7.5 kW
  • Pôles
    2
  • Refoulement vertical
    -
  • Refoulement horizontal
    GAS 1½" DN32 / GAS 2" DN50
  • Passage libre
    -
  • Débit maxi
    8.4 l/s
  • Hauteur d'élévation maxi
    53.3 m
  • Alimentation
    220/240 V ~1 - 380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    1.1 ÷ 7.5 kW
  • Pôles
    2
  • Refoulement vertical
    -
  • Refoulement horizontal
    GAS 1½" DN32 / GAS 2" DN50
  • Passage libre
    -
  • Débit maxi
    8.4 l/s
  • Hauteur d'élévation maxi
    53.3 m

Installations

Free installation of GREY Series GRG
Installation MOBILE
Permanent installation of GREY Series GRG
Installation FIXE
Installation of GREY Series GRG with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of GREY Series GRG with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H
Zenit Grey Series APG electric submersible pump

APG

AP [ALTA PREVALENZA]

  • Roue multicanaux ouverte en fonte
  • Grande hauteur d'élévation
  • Applications industrielles et stations de lavage automobiles
  • Eaux claires dans fontaines et jeux d'eau
  • Irrigation et pisciculture
Zenit Grey Series AP electric submersible pump impeller

Caractéristiques de la gamme

  • Alimentation
    220/240 V ~1 - 380/400 V ~3
  • Fréquence
    50 Hz
  • Puissance
    1.1 ÷ 7.5 kW
  • Pôles
    2
  • Refoulement vertical
    -
  • Refoulement horizontal
    GAS 1½" DN32 / GAS 2" DN50
  • Passage libre
    max. 10 mm
  • Débit maxi
    10.5 l/s
  • Hauteur d'élévation maxi
    51.9 m
  • Alimentation
    220/240 V ~1 - 380/400 V ~3
  • Fréquence
    60 Hz
  • Puissance
    1.1 ÷ 7.5 kW
  • Pôles
    2
  • Refoulement vertical
    -
  • Refoulement horizontal
    GAS 1½" DN32 / GAS 2" DN50
  • Passage libre
    max. 10 mm
  • Débit maxi
    10.5 l/s
  • Hauteur d'élévation maxi
    51.9 m

Installations

Free installation of GREY Series APG
Installation MOBILE
Permanent installation of GREY Series APG
Installation FIXE
Installation of GREY Series APG with DAC V bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-V
Installation of GREY Series APG with DAC H bottom coupler
Installation avec DISPOSITIF D'ACCOUPLEMENT AU FOND
› DAC-H

Détails

atex Grey Series electric submersible pump
Des modèles en version ATEX sont disponibles pour une installation en présence de liquides ou gas potentiellement explosifs, avec une sonde d'humidité dans la chambre à huile (garnitures mécaniques) fournie de série.
Zenit Grey Series electric submersible pump handle
Solide poignée en acier inox pour le levage et le transport.
Zenit Grey Series electric submersible pump cable gland
Le filetage GAZ universel du presse-étoupe permet la fixation d'un tuyau de protection pour réduire les sollicitations chimiques et mécaniques sur le câble électrique causées par les turbulences ou la nature agressive du liquide.
Zenit Grey Series electric submersible pump pressure test
Chaque modèle est soumis à un test de pression pour contrôler le montage et garantir le parfait fonctionnement des joints, presse-étoupes et garnitures mécaniques.
Zenit Grey Series electric submersible pump drive shaft
Arbre d'entraînement en acier inox AISI 431. Accouplement de la roue par assemblage conique.
Zenit Grey Series electric submersible pump mechanical seals
Deux garnitures mécaniques en carbure de silicium (SiC-SiC) montées dans une chambre à huile contrôlable. Ainsi, les garnitures mécaniques n'entrent jamais en contact avec d'éventuels corps solides ou filamenteux contenus dans les eaux usées.
Zenit Grey Series electric submersible pump oil chamber
Grande chambre à huile contrôlable pour garantir la durabilité des garnitures mécaniques. Sonde pour la détection d'infiltrations.
Zenit Grey Series electric submersible pump anti clogging
La forme particulière de la partie hydraulique garantit l'expulsion des corps solides et empêche le blocage de la roue.

Vous voulez configurer le produit ? Découvrez Zeno Navigator Suite

Caractéristiques

Zenit Grey Series electric submersible pump operating ranges 50Hz
Température max. de fonctionnement 40 °C
pH du liquide traité 6 ÷ 14
Viscosité du liquide traité 1 mm²/s
Profondeur d'immersion maximale 20 m
Densité du liquide traité 1.1 Kg/dm³
Pression acoustique maximale <70 dB
Nombre maximum de démarrages/heure 20 [<10 kW] / 15 [>10kW]
Carcasse moteur Fonte EN-GJL-250
Roue Fonte EN-GJL-250
Garnitures mécaniques Deux en carbure de silicium (2SiC)
Vis Acier inox - Classe A2-70
Garniture standard Caoutchouc - NBR
Arbre d'entraînement Acier inox - AISI 431
Couteau broyeur Acier au chrome (uniquement GRG)
Peinture Époxy à deux composants très résistante à la corrosion

Accessoires

Zenit DAC V 32 50 couplers

DAC-V 32÷50

Zenit DAC V 65 350 couplers

DAC-V 65÷350

Zenit DAC H couplers

DAC-H

Zenit KBS base plates

KBS

Zenit KBC base plates

KBC

Zenit FLX flushing valve

FLX

Zenit SRP knife gate valve

SRP

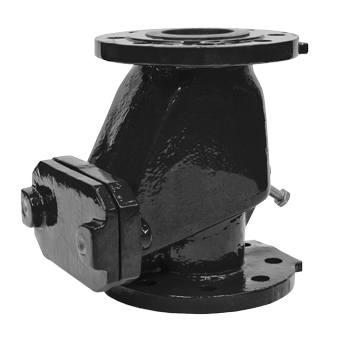

Zenit VAC clapet check valve

VAC

Zenit VAP 32 50 ball check valve

VAP 32÷50

Zenit VAP 65 300 ball check valve

VAP 65÷300

Zenit KCR Gas 2 bend unions

KCR GAS 2"

Zenit KCR Uni bend unions

KCR UNI

Zenit KCR Uni Gas bend unions

KCR UNI-GAS

Zenit KFL flange

KFL

Zenit KAT chain

KAT

Zenit MAC 3 float switch

MAC 3

Zenit LEVEL float switch

LEVEL

zenit standard electromechanical control panels

Électromécaniques standards

zenit full service electromechanical control panels

Électromécaniques full service

Zenit self powered alarm panel

Alarmes
