Estaciones de elevación BOXPRO

La serie BOX PRO está formada por estaciones de elevación de polietileno robusto de media densidad, idóneas para la colocación en instalaciones civiles y residenciales de grandes dimensiones.
En general, se emplean en zonas en que el drenaje de las aguas residuales no se puede realizar por gravedad. La instalación por debajo del nivel natural del terreno facilita la conexión al sistema de recogida de aguas residuales.

La forma especial se ha estudiado específicamente para soportar las presiones a las que está sometida la estación una vez instalada. Las paredes internas, libres de asperezas, favorecen el vaciado perfecto e impiden la formación de incrustaciones que pueden causar malos olores, lo que garantiza un uso óptimo.

Las estaciones de elevación BOX PRO pueden utilizarse con una o dos electrobombas sumergibles internas con turbina vortex, de canales o trituradora.
La instalación se efectúa mediante un dispositivo de acoplamiento de fondo que permite la rápida recuperación de la electrobomba hasta la superficie, incluso sin tener que vaciar el depósito.

Modelos

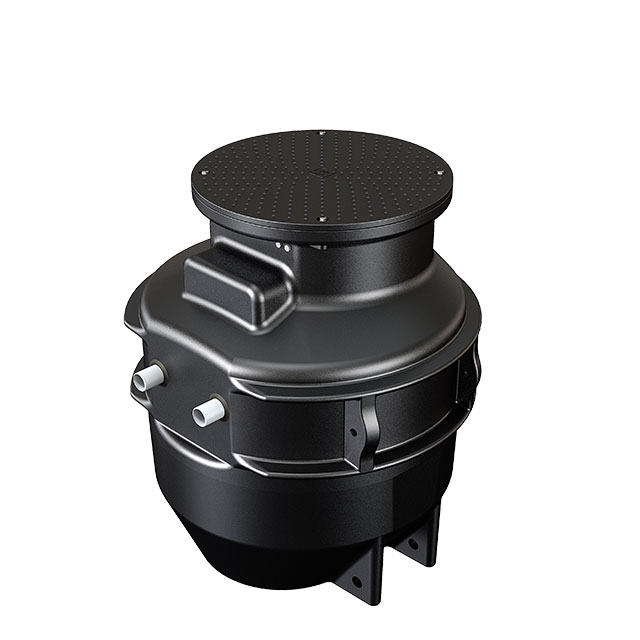

Zenit BOXPRO lifting station cover Type M

BOXPRO M

ESTACIONES de ELEVACIÓN

Solución ideal para pequeños caudales de una vivienda en que la profundidad de excavación es limitada

Características de la gama

  • Capacidad [l]
    1000
  • Número de bombas
    1/2
  • Temperatura máx. líquido
    40 °C [hasta 90 °C durante breve período]
  • Entradas [Ø máx.]
    3xØ160 - 2xØ110 [Cables]
  • Salida
    1/2 x DN50 ÷ DN150
  • Peso
    85 ÷ 175 kg
Zenit BOXPRO lifting station cover Type V

BOXPRO V

ESTACIONES de ELEVACIÓN

El más difundido para uso en vivienda singulares, servicios higiénicos o pequeñas oficinas de hasta 10 personas.

Características de la gama

  • Capacidad [l]
    2000
  • Número de bombas
    1/2
  • Temperatura máx. líquido
    40 °C [hasta 90 °C durante breve período]
  • Entradas [Ø máx.]
    3xØ160 - 2xØ110 [Cables]
  • Salida
    1/2 x DN50 ÷ DN150
  • Peso
    134 ÷ 235 kg
Zenit BOXPRO lifting station cover Type S

BOXPRO S

ESTACIONES de ELEVACIÓN

Idóneo para pequeños conjuntos industriales / comerciales, restaurantes, pequeños hoteles, sanatorios y campamentos de veraneo

Características de la gama

  • Capacidad [l]
    4000 ÷ 9500
  • Número de bombas
    2
  • Temperatura máx. líquido
    40 °C [hasta 90 °C durante breve período]
  • Entradas [Ø máx.]
    3xØ160 - 2xØ110 [Cables]
  • Salida
    1/2 x DN50 ÷ DN150
  • Peso
    242 ÷ 839 kg
Zenit BOXPRO lifting station cover Type J

BOXPRO J

ESTACIONES de ELEVACIÓN

Aconsejado para asentamientos de notables dimensiones tales como hoteles, hospitales y sistemas de depuración

Características de la gama

  • Capacidad [l]
    10000 ÷ 18000
  • Número de bombas
    1/2
  • Temperatura máx. líquido
    40 °C [hasta 90 °C durante breve período]
  • Entradas [Ø máx.]
    3xØ160 - 2xØ110 [Cables]
  • Salida
    1/2 x DN50 ÷ DN150
  • Peso
    422 ÷ 1508 kg

Detalles

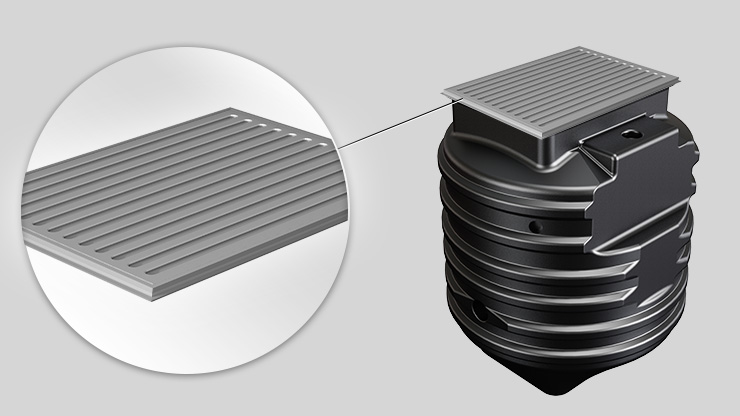

Zenit BOXPRO lifting station cover

Tapa metálica transitable.
Disponible con la opción de tapa sin soportes, redonda o con rejilla para la recogida de aguas pluviales. [Opcional]

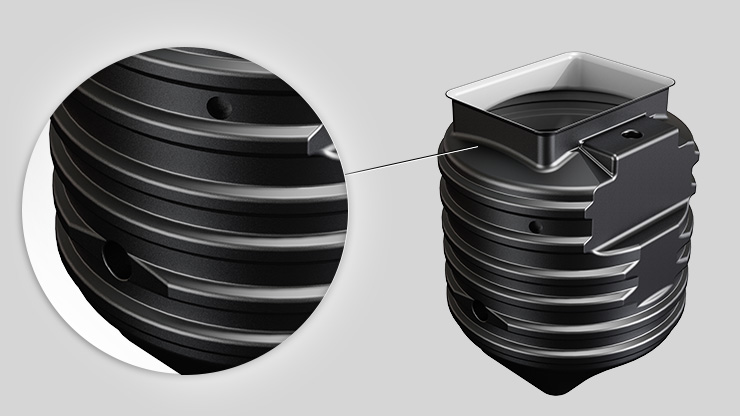

Zenit BOXPRO lifting station structure

Hecha de polietileno de «media densidad» y de elevado espesor, más resistente para uso en entornos de bajas temperaturas. Totalmente reciclable.

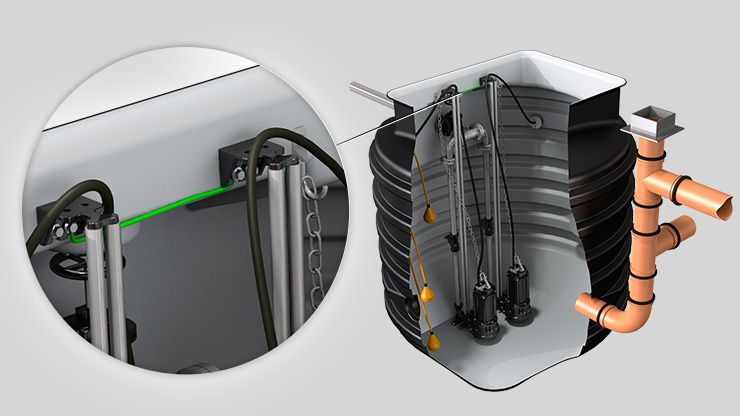

Zenit BOXPRO lifting station ground connection

Conexión a tierra mediante red equipotencial de todos los elementos metálicos presentes en el interior de la estación de elevación.

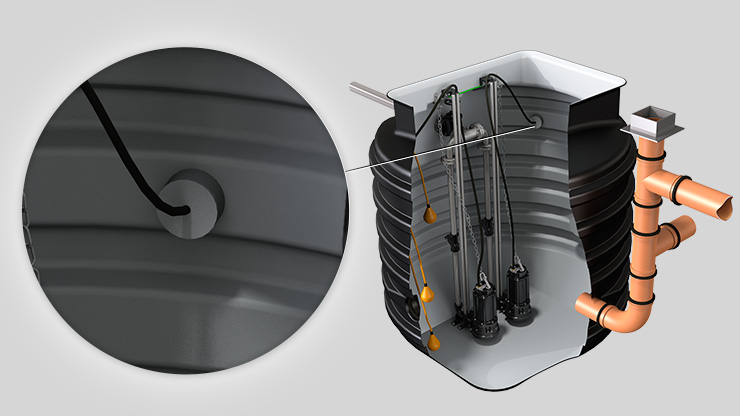

Zenit BOXPRO lifting station wiring

Dos salidas de Ø 110 mm para los cables eléctricos, que facilitan las operaciones de conexión al cuadro de las electrobombas, de los flotadores y de las sondas de ultrasonidos, si están presentes.

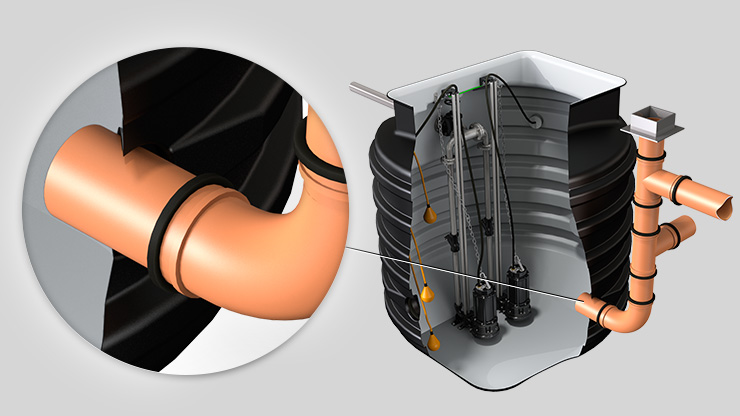

Zenit BOXPRO lifting station adjustable pipeline

Un sistema de ajuste del tubo de entrada facilita la conducción eficaz de las aguas residuales a la base de la estación de elevación, a fin de superar posibles desniveles y reducir la turbulencia, garantizando un flujo de agua sin pérdidas ni atascos, y sin despedir olores.

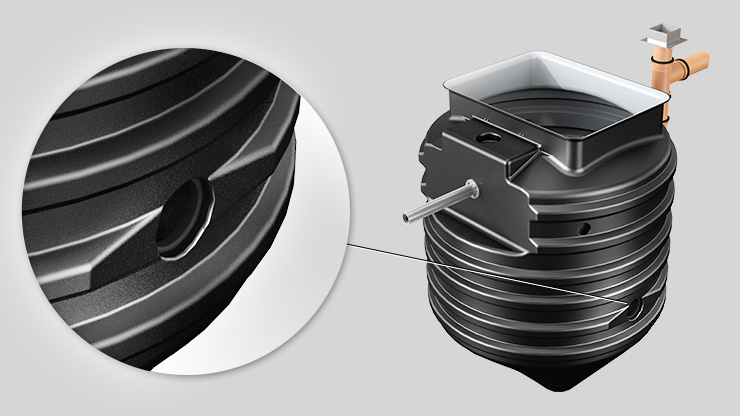

Zenit BOXPRO lifting station inlets

Predisposición para 3 tubos de entrada de aguas residuales de Ø 160 mm, con fijación rápida mediante juntas de NBR, sin uso de productos selladores.

Además de las predisposiciones estándar que proporciona Zenit, el cliente puede realizar otras entradas (según sus preferencias y bajo su responsabilidad), asegurando que queden aisladas mediante juntas.

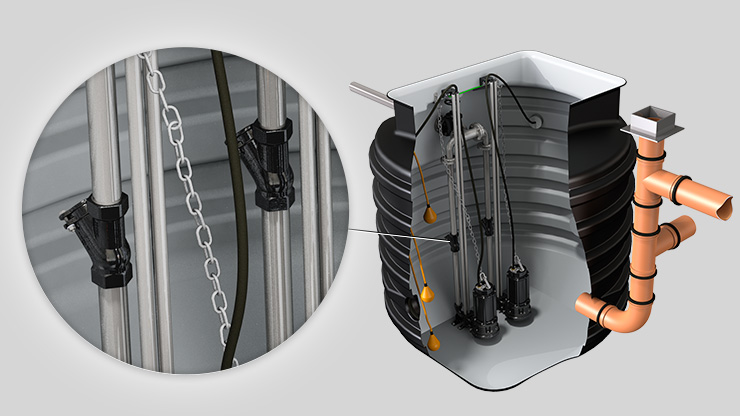

Zenit BOXPRO lifting station check valves

Dos válvulas de bola de retención (solo en estaciones con doble salida).

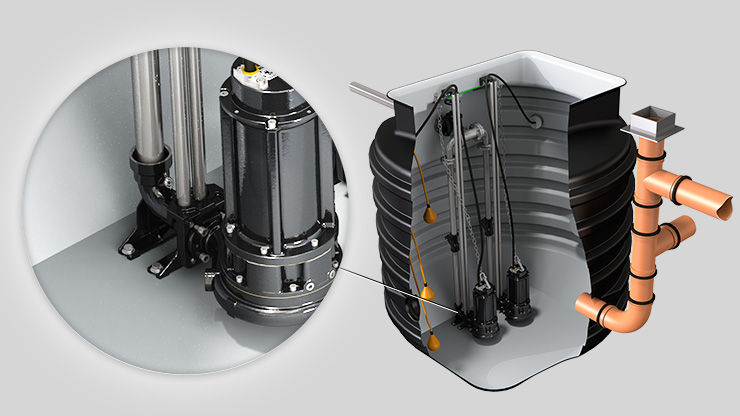

Zenit BOXPRO lifting station Installation

Instalación de la electrobomba con pie de acoplamiento fijado al fondo mediante tornillos con junta hermética y con barras de refuerzo de acero.

Sistema de arranque/parada y de alarma antirrebosamiento mediante flotadores.

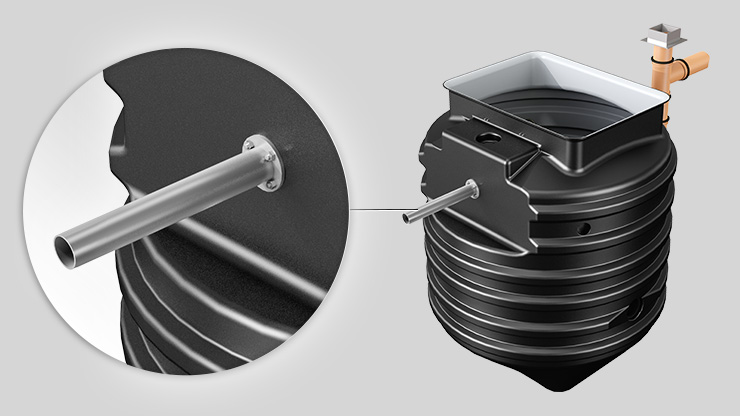

Zenit BOXPRO lifting station discharge

Tubo de salida DN50 de ABS y DN80-100-150, hecho de hierro dúctil con revestimiento interior de mortero de cemento, según lo dispuesto por la normativa EN 545:2002, para garantizar mayor resistencia mecánica y a la corrosión.

Disponible con la opción de tubo de salida DN50 de acero inoxidable.

¿Quieres configurar el producto? Descubre Zeno Navigator Suite

Especificaciones

Capacidad entre 1000 y 18 000 litros
Posibilidad de instalación de 1 o 2 bombas con dispositivo de acoplamiento de fondo
Predisposición para 3 tubos de entrada + 1 de salida
Doble conducto de salida de los cables eléctricos
Tapa metálica transitable
Posibilidad de accionamiento automático de las bombas mediante flotador
Alarma antirrebosamiento
Válvula de compuerta accesible desde una ventana externa separada de la tapa principal
(Solo modelos Tipo S y Tipo J)
